ĐẦU NỐI CÁP HELUKABEL CHO CÁC NGÀNH CÔNG NGHIỆP
Đầu nối cáp là gì?
Trong hệ thống dẫn điện, đầu nối cáp được sử dụng để kết nối và truyền tải năng lượng từ nguồn điện đến thiết bị điện. Việc ứng dụng đầu nối cáp vào công trình lắp đặt điện sẽ đảm bảo tính an toàn về điện hơn so với việc nối dây thủ công, quấn băng keo hoặc hàn thiếc không đạt chuẩn.
Đồng thời, đầu nối cáp điện mang tính thẩm mỹ và tiện lợi trong việc tháo lắp sửa chữa các dây cáp trong hệ thống. Đầu nối cáp đặc biệt ứng dụng vào nhiều lĩnh vực, từ đời sống đến công nghiệp sản xuất, từ quy mô nhỏ đến quy mô lớn đều sử dụng đầu nối cáp khi lắp đặt hệ thống điện.
Đầu nối cáp điện HELUKABEL
Nhằm cung cấp những sản phẩm phù hợp, đảm bảo chất lượng cho dự án, chúng tôi, HELUKABEL mang đến danh mục phụ kiện cáp đa dạng với nhiều sản phẩm đầu nối cáp điện HELUTEC®.
Được thành lâp từ năm 1978, chúng tôi, HELUKABEL đã và đang cung cấp các sản phẩm trong lĩnh vực kết nối điện bao gồm: các sản phẩm dây cáp điều khiển, cáp tín hiệu, phụ kiện cáp, xích dẫn cáp… Các sản phẩm và phụ kiện do chúng tôi sản xuất đều đạt các chứng nhận quốc gia của Đức (VDE) và 16 chứng nhận quốc tế khác như (UL, SEV, SEMKO, SGS, OVE, NEMKO, CSA, IMQ, BSI, CCC, DEMKO, CE, CEB, HAR, TÜV, …).
Hãy gọi
+84 28 77755578 hoặc gửi email cho chúng tôi đến
info@helukabel.com.vn hoặc đăng ký tư vấn theo form mẫu dưới đây để được tư vấn miễn phí về các loại cáp điều khiển, cáp tín hiệu… cùng kỹ sư chuyên ngành.
Các sản phẩm đầu nối cáp và công nghệ kết nối của HELUKABEL
1. Đầu nối cáp đồng RJ45
Danh mục sản phẩm
2. Đầu nối cáp đồng M12
Danh mục sản phẩm
3. Đầu nối cáp quang
Danh mục sản phẩm
4. Đầu nối cáp DC
Danh mục sản phẩm
5. Đầu nối cáp tròn M8, M12
Danh mục sản phẩm
6. Đầu nối cáp HELUTEC series 617 / 623 / 627
Danh mục sản phẩm
7. Đầu nối cáp HELUTEC series 917 / 923 / 932 / 940 / 958
Danh mục sản phẩm
8. Đầu nối cáp HELUTEC series 723
Danh mục sản phẩm
9. Đầu nối cáp HELUTEC series 615 / 915/ 926
Danh mục sản phẩmNhận tư vấn, báo giá sản phẩm
Một số loại đầu nối cáp đồng RJ45
HELUKABEL cung cấp đa dạng các loại đầu nối dây mạng RJ45 với nhiều tùy chọn thiết kế (đầu nối thẳng, đầu nối góc, đầu nối Push Pull). Những loại đầu nối này tương thích với các tiêu chuẩn như PROFInet, TIA 568 A, TIA 568B.
>>Tìm hiểu thêm: Đầu nối cáp mạng RJ45 là gì? Sản phẩm và giải pháp đầu nối RJ45
| Part no. | Cat. | Loại đầu nối | Số chân | IP | Tiêu chuẩn |
| 800986 | 5 | thẳng | 4 | IP20 | PROFInet |
| 802920 | thẳng | 8 | TIA 568 A/B | ||
| 804234 | góc 90° | TIA 568 A/B | |||
| 11017443 | góc 145° | 4 | PROFInet | ||
| 11008569 | thẳng PushPull, kim loại | IP67 | PROFInet | ||
| 11026484 | 6 | góc 90° | 8 | IP20 | PROFInet |
| 805783 | 6A | thẳng | TIA 568 A/B | ||
| 805784 | angled 45° | TIA 568 A/B | |||
| 804544 | thẳng, kim loại | TIA 568 A | |||
| 11017767 | 8 | thẳng | TIA 568 A/B |
Một số loại đầu nối cáp đồng M12
Ngoài các sản phẩm đầu nối cáp điện M12, HELUKABEL còn mang đến giải pháp cáp đồng được lắp ráp sẵn với đầu nối M12:
- M12 - Male Connector IP67: M12D 180°, M12X 180°, M12D 90°, M12X 90°
- M12 - Female Connector IP67: M12D 180°, M12X 180°, M12D 90°, M12X 90°
| Part no. | Cat. | Loại đầu nối | Số chân | IP | Tiêu chuẩn |
| 803894 | 5 D-coded | thẳng, kim loại | 4 | IP67 | |
| 805958 | góc 90°, kim loại | ||||
| 806205 | thẳng, kim loại | PROFInet | |||
| 805967 | góc 90°, kim loại | PROFInet | |||
| 805959 | 6A X-coded | thẳng, kim loại | 8 | ||
| 805960 | góc 90°, kim loại |
Một số loại đầu nối cáp tròn M8, M12
Đầu nối tròn M8 và M12 được sử dụng phổ biến trong lĩnh vực tự động hóa nhà máy, trung tâm gia công cơ khí và dây chuyền sản xuất. Chúng đóng vai trò kết nối và điều khiển các thiết bị như cảm biến, thiết bị vào/ra (I/O) và cụm van điều khiển.
Tùy theo ứng dụng, đầu nối được cung cấp dưới dạng mã hóa loại A (A-coded) với nhiều tùy chọn số chân khác nhau. Sản phẩm có hai phiên bản tiêu chuẩn: vỏ kim loại có lớp chống nhiễu (shielded), vỏ nhựa không chống nhiễu, đi kèm khóa kim loại.
Đầu nối cáp tròn Polyamide M8/M12
| Part no. | Profile | Pin | Cable-Ø from / to mm | Size TD | Chiều dài mm L |
| 11024556 | female | 3 | 3.50 - 4.80 | M8 | 40 |
| 11024558 | male | 3 | 45 | ||
| 11024559 | female | 4 | 40 | ||
| 11024557 | male | 4 | 45 | ||
| 11024546 | female | 5 | 4.00 - 6.00 | M12 | 53 |
| 11024554 | female | 8 | 4.00 - 6.00 | M12 | 53 |
Đầu nối cáp tròn bằng đồng M12
| Part no. | Profile | Pin | Cable-Ø from / to mm | Size TD | Chiều dài mm L |
| 11024548 | female | 5 | 4.00 - 6.00 | M12 | 56.5 |
| 11024552 | male | 5 | 62 | ||
| 11024553 | male | 5 | 6.00 - 8.00 | 62 | |
| 11024555 | female | 8 | 56.5 |
Một số loại đầu nối cáp điện HELUTEC series 617/623/627
Dòng sản phẩm HELUTEC® được sử dụng ở những nơi yêu cầu kết nối an toàn trong không gian lắp đặt hạn chế. Các đầu nối trong các series 617, 623 và 627 được thiết kế chuyên biệt cho điện áp rất thấp (extra-low voltage), phù hợp với các ứng dụng truyền tín hiệu, điều khiển động cơ hoặc giám sát hoạt động ổn định của hệ thống.
| Series | Plug | Cable Clamps | Insulation Inserts and Contacts |
| Series 617 |
| Tích hợp bảo vệ chống xoắn & chống nhiễu |
|
| Series 623 |
|
|
|
| Series 627 | Có khớp nối M23 x 1 |
|
|
Một số loại đầu nối cáp điện HELUTEC series 917/923/932/940/958
Đầu nối điện công suất HELUTEC® mang đến giải pháp kết nối đáng tin cậy cho các động cơ truyền động mô-men xoắn lớn, trục chính và động cơ servo – giúp chúng đạt tốc độ quay cao nhất mà vẫn đảm bảo vận hành ổn định, kể cả khi phải chịu hàng triệu lần khởi động và dừng đột ngột.
Hệ thống đầu nối này có khả năng truyền điện áp lên đến 630 V và dòng điện lên đến 200 A một cách ổn định, kể cả trong điều kiện hoạt động liên tục và khắc nghiệt nhất. Tùy theo ứng dụng, dòng sản phẩm hỗ trợ tiết diện cáp lên đến 50 mm², thiết kế nhỏ gọn tối ưu và khả năng chống nhiễu điện từ (EMC) tuyệt vời, đảm bảo an toàn tối đa cho hệ thống và người sử dụng.
| Series | Plug | Cable Clamps | Insulation Inserts and Contacts |
| Series 917 |
| Tích hợp bảo vệ chống xoắn & chống nhiễu |
|
| Series 923 |
|
|
|
| Series 940 |
|
|
|
| Series 958 |
|
| 8-pin |

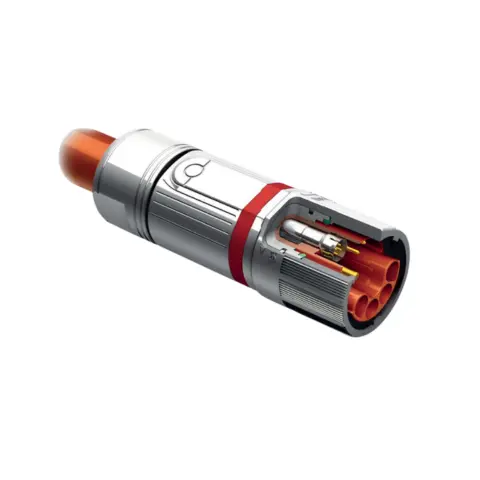

Đặc điểm của đầu nối cáp HELUTEC hybrid series 723
Tốc độ tối đa – với sáu tiếp điểm tín hiệu và một phần tử quadrax.
Phần tử quadrax này hỗ trợ kết nối Industrial Ethernet (CAT 5) tốc độ cao trong chế độ thời gian thực, đồng thời mở ra những khả năng hoàn toàn mới nhờ thiết kế Ethernet có lớp chống nhiễu riêng biệt và dễ dàng lắp ráp.
- Plug Speedtec: Có mạ niken và khóa nhanh Speedtec
- Cable Clamps: Tích hợp bảo vệ chống xoắn & chống nhiễu
- Lamella clamp: Tích hợp bảo vệ chống xoắn & chống nhiễu
- Insulation Inserts and Contacts: 11-pin male/female P Code 1

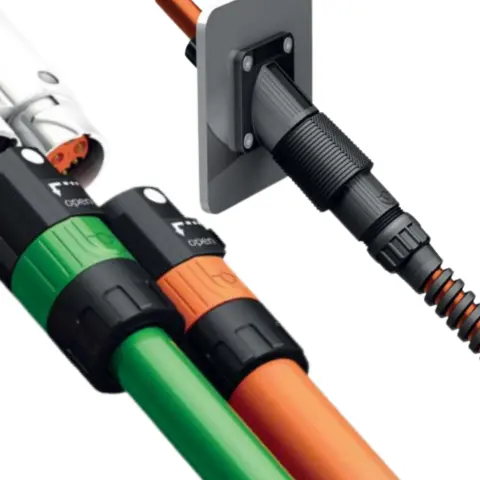

Đặc điểm của đầu nối cáp HELUTEC series 615/915
Chỉ cần một lỗ lắp đặt duy nhất là có thể kết hợp kết nối nguồn và tín hiệu, hoặc nguồn và truyền thông bus trên một động cơ nhỏ.
Mã hóa cơ học và mã màu giúp tăng độ an toàn khi thao tác.
Ngoại trừ công đoạn bấm cos (crimping), hệ thống không yêu cầu thêm dụng cụ chuyên biệt nào khác. Ngoài ra, sau khi lắp đặt, đầu nối vẫn có thể xoay liên tục 300°, mang lại sự linh hoạt tối đa.
Vì vậy, đây là giải pháp lý tưởng cho những ứng dụng thu nhỏ, nơi không gian bị hạn chế và diện tích đi dây có giới hạn.
| Series | Plug | Cable Clamps | Insulation Inserts and Contacts |
| Series 615 | Đầu nối cáp có móc khóa tự động | Tích hợp bảo vệ chống xoắn & chống nhiễu | 12-pin female |
| Series 915 |
| Tích hợp bảo vệ chống xoắn & chống nhiễu |
|
Đầu nối cáp HELUTEC series 926 cho sân khấu và chiếu sáng
Với chỉ số bảo vệ cao IP66/67, điện áp định mức 630 V và dòng điện định mức lên tới 66 A, đồng thời hỗ trợ dây dẫn tiết diện lên tới 16 mm².
Ứng dụng rộng rãi trong nhiều lĩnh vực: giàn khoan dầu, tua-bin gió ngoài khơi cho đến tàu biển các loại
