Dây cáp DC cho hệ thống điện năng lượng mặt trời

1.1 Dây cáp AC là gì?

AC (alternating current - dòng điện xoay chiều) là loại dòng điện liên tục thay đổi hướng, trong khi dòng điện DC (direct current - dòng điện một chiều) chỉ hoạt động theo một hướng.

Cáp AC được thiết kế để truyền năng lượng điện dưới dạng dòng điện xoay chiều. Dây cáp AC thường được sử dụng để truyền tải điện trên khoảng cách xa vì chúng có thể xử lý điện áp cao mà không gây ra thất thoát điện năng đáng kể. Những loại cáp này cũng thường được sử dụng trong các tòa nhà thương mại và dân dụng để kết nối các thiết bị với ổ cắm điện.

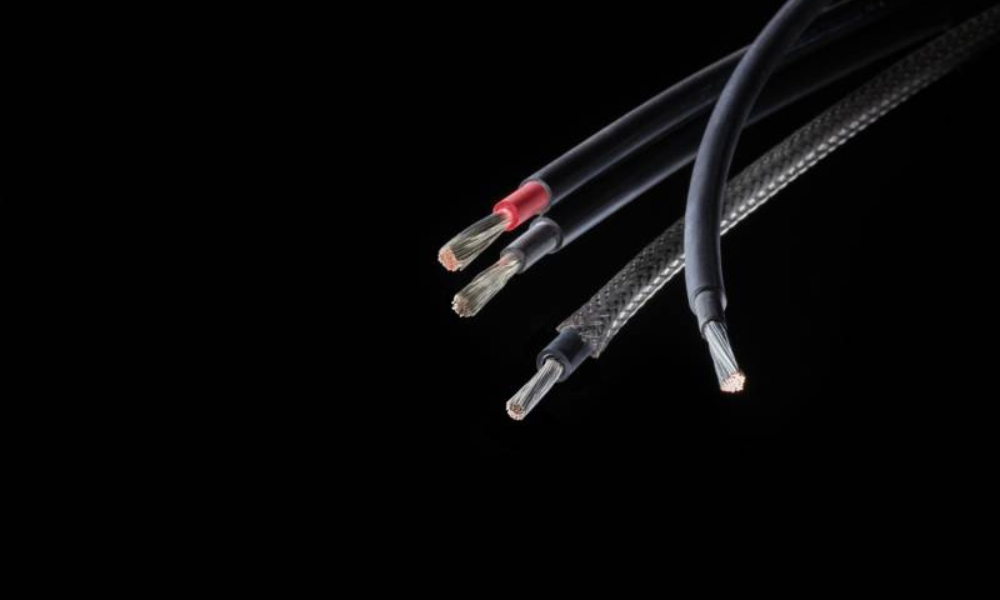

1.2 Dây cáp DC là gì? Dây cáp DC khác gì so với cáp AC

Dây cáp DC được thiết kế để truyền năng lượng điện dưới dạng dòng điện một chiều. Những loại cáp này có cấu tạo tương tự như cáp AC, với các dây dẫn làm bằng đồng hoặc nhôm được bọc trong vật liệu cách điện để bảo vệ chống rò rỉ điện và hư hỏng. Sự khác biệt chính giữa cáp AC và DC là cách truyền năng lượng điện. Dòng điện một chiều ít bị mất điện hơn trên khoảng cách ngắn hơn, khiến dòng cáp này trở nên lý tưởng để sử dụng trong các ứng dụng quy mô nhỏ như tấm pin mặt trời, pin và xe điện. Cáp DC cũng thường được sử dụng trong các trung tâm dữ liệu và mạng viễn thông để truyền điện và tín hiệu.

2.1 Tầm quan trọng của dây cáp DC trong hệ thống điện năng lượng mặt trời

Việc chuyển hóa năng lượng hiệu quả là yếu tố rất quan trọng đảm bảo hiệu suất tối ưu của các hệ thống năng lượng mặt trời. Khi ánh sáng mặt trời chiếu vào các tấm pin mặt trời, nó được chuyển đổi thành điện một chiều (DC). Điện một chiều này cần được truyền hiệu quả từ các tấm pin mặt trời đến bộ biến tần, tại đó nó được chuyển đổi thành điện xoay chiều (AC) để sử dụng trong nhà hoặc doanh nghiệp.

Dây cáp DC đóng vai trò là đường dây cứu sinh của hệ thống năng lượng mặt trời, dẫn điện một chiều được tạo ra từ các tấm pin mặt trời đến bộ biến tần. Các loại cáp này được thiết kế riêng để xử lý các yêu cầu riêng biệt của các hệ thống năng lượng mặt trời, chẳng hạn như tiếp xúc với ánh sáng mặt trời, nhiệt độ khắc nghiệt và điều kiện ngoài trời.

2.2 Đặc điểm của dây cáp DC trong hệ thống điện năng lượng mặt trời

Dây cáp DC dùng trong điện năng lượng mặt trời có những đặc điểm sau:

• Xếp hạng điện áp cao: Cáp DC được thiết kế để chịu được mức điện áp cao trong các hệ thống năng lượng mặt trời (AC U0/U 1000/1000 V - DC U0/U 1500/1500 V).
• Khả năng chống tia cực tím: Loại cáp này thường phải tiếp xúc trực tiếp với ánh nắng mặt trời, vì vậy được sản xuất từ vật liệu có khả năng chống tia cực tím (UV).
• Chịu được điều kiện thời tiết: Cáp DC được thiết kế để chịu được các điều kiện thời tiết khắc nghiệt, đảm bảo hiệu suất ổn định ngay cả khi gặp mưa, hay nhiệt độ cao. Bên cạnh đó, dòng cáp này cũng được trang bị khả năng chậm cháy cao.
• Tính linh hoạt: Do yêu cầu lắp đặt trong nhiều môi trường khác nhau, các loại cáp này thường có độ linh hoạt cao, giúp dễ dàng trong việc đi dây và quản lý.

3.1 Lõi dẫn điện

Đây là thành phần cốt lõi của bất kỳ loại cáp nào, có nhiệm vụ mang dòng điện. Trong cáp DC năng lượng mặt trời, lõi dẫn điện thường được làm bằng đồng hoặc nhôm có độ tinh khiết cao. Đồng được ưa chuộng vì độ dẫn điện và độ linh hoạt vượt trội, mặc dù nhôm đôi khi được sử dụng để tiết kiệm chi phí trong các công trình lắp đặt lớn hơn.

3.2 Lớp cách điện và vỏ bọc

Lớp cách điện bao bọc dây dẫn, tạo thành rào cản chống rò rỉ điện và hư hỏng vật lý. Trong cáp DC năng lượng mặt trời, lớp cách điện này thường được làm từ các vật liệu như XLPE hoặc cao su etylen propylen (EPR), có khả năng chịu nhiệt và chịu cơ học tuyệt vời. Vỏ bọc, lớp ngoài cùng, bổ sung thêm một lớp bảo vệ chống lại các yếu tố môi trường như bức xạ UV và độ ẩm.

3.3 Đầu nối

Đầu nối là nơi cáp kết nối với các thành phần khác của hệ thống năng lượng mặt trời. Đầu nối đáng tin cậy là yếu tố cần thiết để duy trì điện trở thấp và ngăn ngừa mất điện. Đầu nối MC4 và MC4 Evo2 thường được sử dụng trong các hệ thống điện năng lượng vì thiết kế an toàn và chống thấm nước, đảm bảo kết nối ổn định theo thời gian.

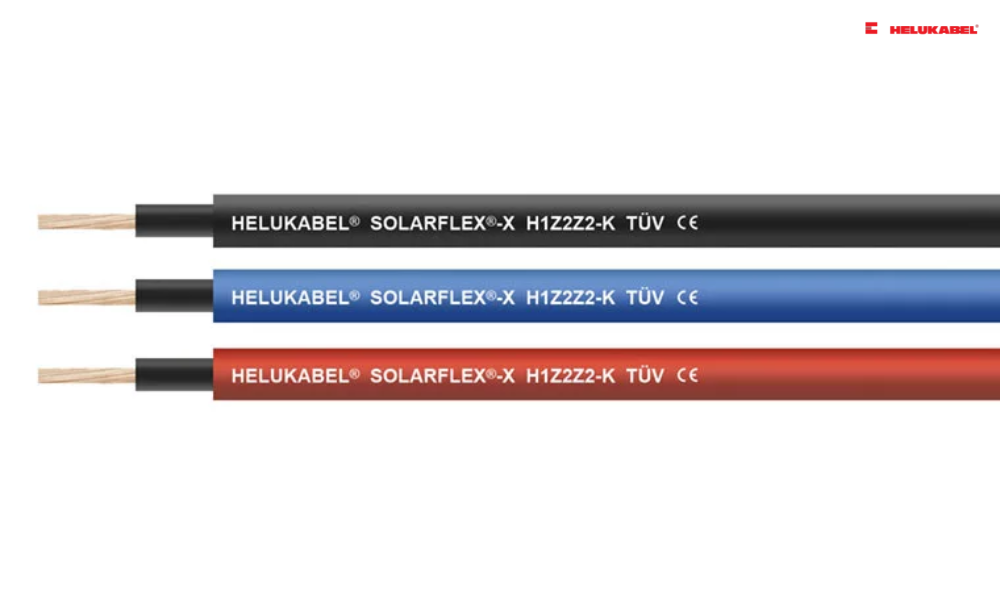

4.1 Dây cáp DC 4mm2, cáp DC 6mm2 SOLARFLEX®-X H1Z2Z2-K

Một số đặc điểm của dòng cáp DC 4mm2 và cáp DC 6mm2 SOLARFLEX®-X H1Z2Z2-K:

• 1500 V DC, EN 50618, dây đồng, mạ thiếc, bện mịn theo tiêu chuẩn DIN VDE 0295 Cl. 5 / IEC 60228 Cl. 5
• Có khả năng chống lại: bức xạ UV, ozone, tác động của thời tiết, nước. Không chứa halogen và chống cháy.
• Được sử dụng để đi dây cho các mô-đun năng lượng mặt trời. Thích hợp để chôn trực tiếp.
• Có nhiều màu sắc, tiết diện và kích thước drum cáp khác nhau

Datasheet của dây cáp DC SOLARFLEX-X_H1Z2Z2-K

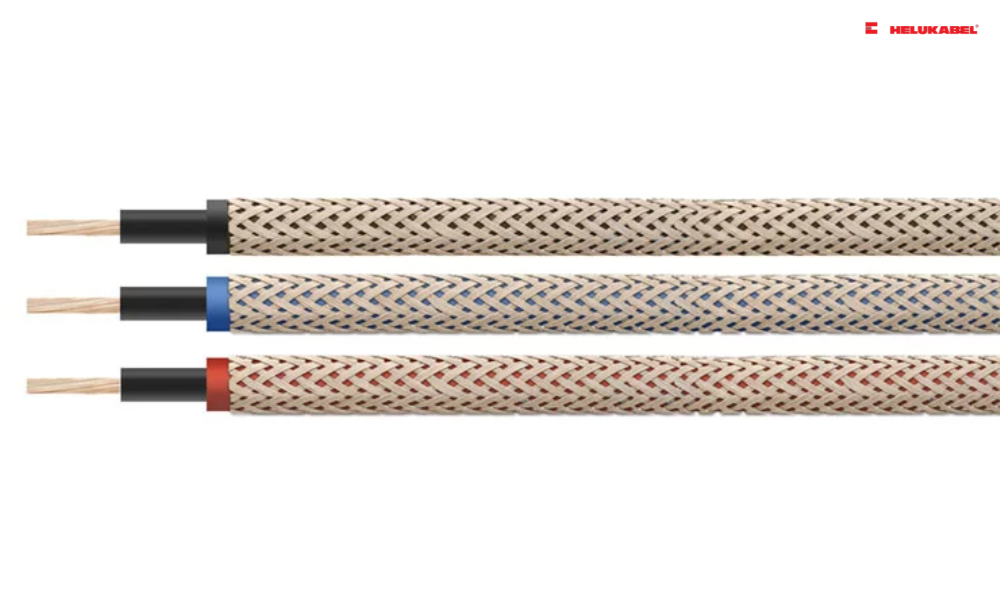

4.2 Dây cáp DC SOLARFLEX®-X H1Z2Z2-K NTS

Phiên bản NTS của dòng cáp SOLARFLEX sở hữu những đặc tính của dòng cáp SOLARFLEX®-X H1Z2Z2-K, nhưng được thiết kế đặc biệt để bảo vệ khỏi các loài gặm nhấm. Lớp bảo vệ được trang bị thêm này là một lưới thép không gỉ, có mức độ che phủ 80‑85% bề mặt cáp, giúp ngăn chặn các loài gặm nhấm gây ra gián đoạn hoặc mất điện trong hệ thống quang điện, mà không cần sử dụng bất kỳ loại hóa chất nào.

Datasheet của dây cáp DC SOLARFLEX®-X H1Z2Z2-K NTS

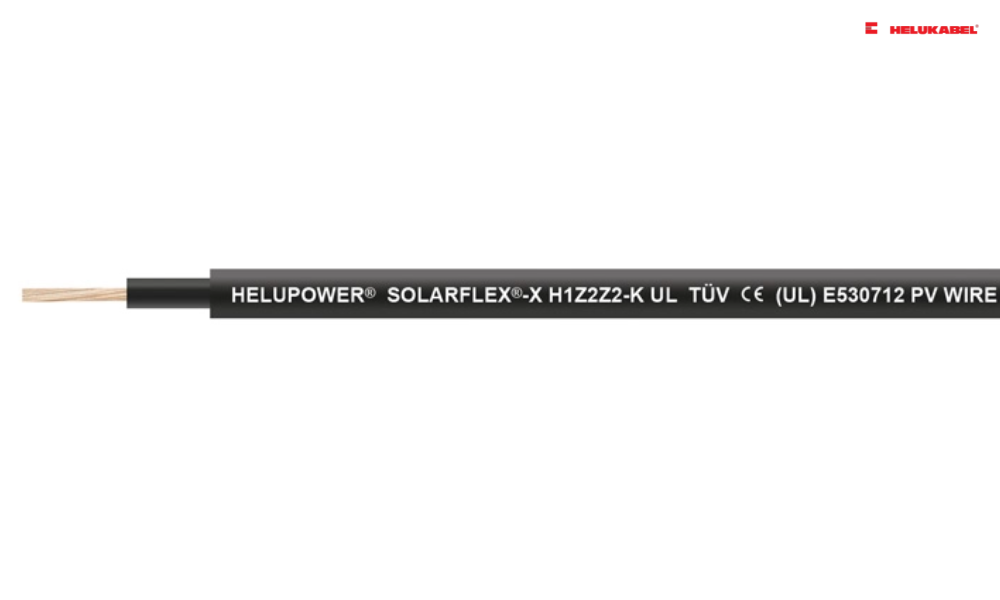

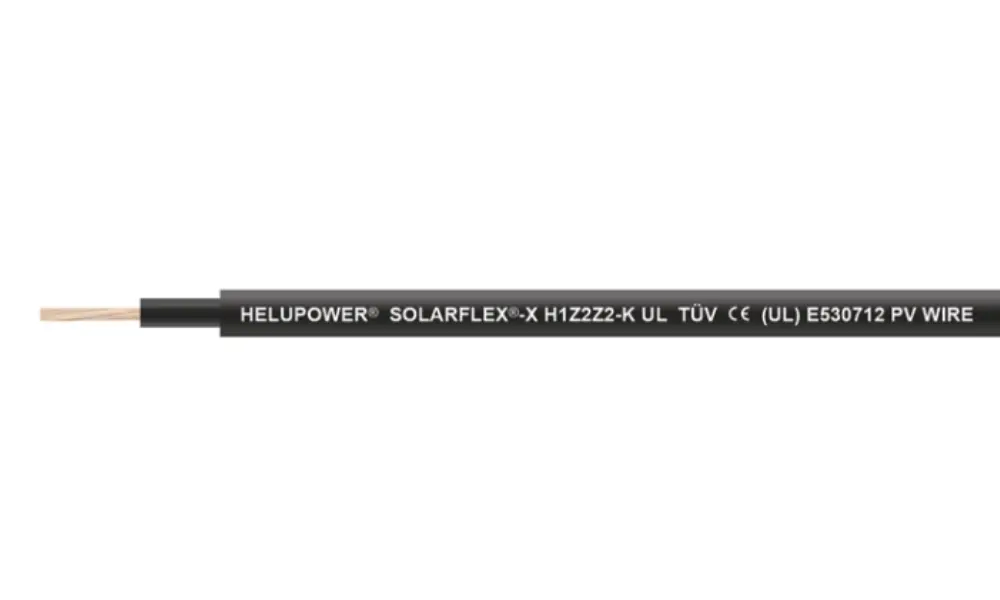

4.3 Dây cáp DC HELUPOWER® SOLARFLEX®-X H1Z2Z2-K UL

Đây là dòng cáp đáp ứng tiêu chuẩn EN/IEC 1500 V DC, UL 2000 V DC. HELUKABEL là nhà sản xuất tiên phong cung cấp dây cáp solar đạt tiêu chuẩn UL 4703, một tiêu chuẩn quan trọng dành cho các nhà sản xuất hệ thống muốn xuất khẩu sản phẩm sang các thị trường nước ngoài như Mỹ. Ngoài ra, dòng cáp này còn đạt chứng nhận DIN EN 50618 và IEC 62930, giúp cáp phù hợp với xuất khẩu trên toàn cầu. Điều này không chỉ tối ưu hóa năng lực lưu kho mà còn đơn giản hóa quy trình mua hàng, bởi chỉ cần duy trì một loại dây cáp duy nhất trong kho thay vì nhiều loại cáp khác nhau.

Datasheet của dây cáp DC HELUPOWER® SOLARFLEX®-X H1Z2Z2-K UL

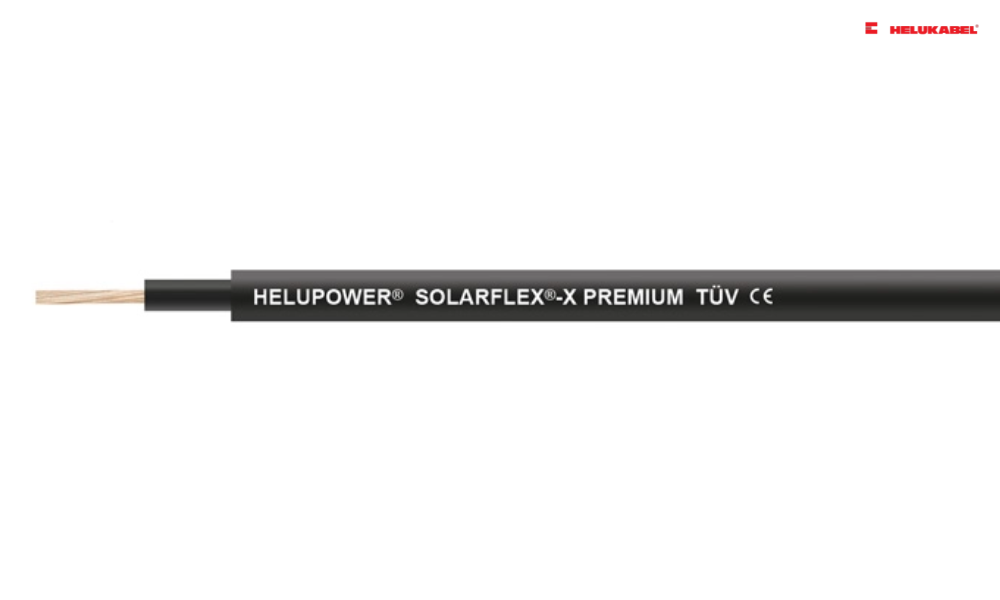

4.4 Dây cáp DC HELUPOWER® SOLARFLEX®-X PREMIUM

Đây là dòng cáp với khả năng chống nước được tăng cường, được công nhận đạt chuẩn TÜV 2 PfG 2750. Do đó, đây là dòng cáp DC phù hợp để sử dụng trong các hệ thống quang năng thả nổi hoặc trang trại năng lượng mặt trời thả nổi. Dòng cáp này cũng nổi bật với tuổi thọ đặc biệt cao và phù hợp sử dụng trên toàn thế giới nhờ đạt chứng nhận tiêu chuẩn DIN EN 50618 và IEC 62930. Với những ưu điểm này, HELUKABEL đã tích hợp thêm một giải pháp mới vào danh mục sản phẩm của mình, được thiết kế riêng cho thị trường quang năng thả nổi đang phát triển mạnh mẽ.

Datasheet của dây cáp DC Dây cáp DC HELUPOWER® SOLARFLEX®-X PREMIUM
