CÔNG NGHỆ CUỘN CÁP KABELMAT CHO CÁC NGÀNH CÔNG NGHIỆP
Trong quá trình lắp đặt các công trình xây dựng có sử dụng dây cáp điện hay các nhà máy sản xuất cáp, công nghệ cuộn cáp đóng vai trò quan trọng trong việc giúp tiết kiệm thời gian, công sức thi công và đặc biệt nâng cao tính thẩm mỹ.
Kabelmat là tập đoàn sở hữu công nghệ cuộn cáp từ những năm 60 và đây cũng là công ty con trực thuộc tập đoàn HELUKABEL của chúng tôi. Kabelmat sử dụng hệ thống sản xuất linh hoạt, được hỗ trợ bởi ERP với máy móc điều khiển CNC hiện đại. Với xưởng sản xuất được đầu tư kỹ lưỡng hệ thống thiết bị và máy móc, chúng tôi hoàn toàn có thể thiết kế, sản xuất và cung cấp các sản phẩm đến khách hàng trong khoảng thời gian tốt nhất.
Danh mục sản phẩm của Kabelmat bao gồm một số lĩnh vực:
- Công nghệ cuộn cũng như dây chuyền hoàn chỉnh (Machine winding technology as well as complete machine lines)
- Công nghệ cuộn thủ công (Manual winding technology)
- Bộ mã hóa tuyến tính (Linear encoders)
- Hệ thống lưu trữ drum cáp, cuộn cáp và số vòng cáp (Storage systems for cable drums / coils and cable rings)
- Hệ thống cắt (Cutting Systems)
- Hệ thống phân phối (Distributors)
Hãy gọi
+84 28 77755578 hoặc gửi email cho chúng tôi đến
info@helukabel.com.vn hoặc đăng ký tư vấn theo form mẫu dưới đây để được tư vấn miễn phí về các loại cáp điều khiển, cáp tín hiệu… cùng kỹ sư chuyên ngành.
Danh mục sản phẩm của KABELMAT
1. Thiết bị cuộn cáp thủ công
Danh mục sản phẩm
2. Máy cuộn cáp (coil và spool winder machine)
Danh mục sản phẩm
3. Máy cuộn cáp loại có trục/giá đỡ
Danh mục sản phẩm
4. Dây chuyền quấn cáp với bộ phận tự động nâng drum cáp
Danh mục sản phẩm
5. Dây chuyền quấn cáp cho drum cáp nặng
Danh mục sản phẩm
6. Công nghệ đo lường chiều dài
Danh mục sản phẩm
7. Hệ thống lưu trữ và nhả cuộn cho dây cuộn, ống và ống nhựa
Danh mục sản phẩm
8. Hệ thống lưu trữ drum cáp
Danh mục sản phẩm
9. Hệ thống cắt
Danh mục sản phẩmNhận tư vấn, báo giá sản phẩm
Bạn có thể tham khảo thêm về công nghệ cuộn cáp Kabelmat cung cấp theo từng nhóm cụ thể dưới đây.
Thiết bị cuộn cáp thủ công
Đây là các thiết bị và máy quấn không sử dụng truyền động điện.
KABELMAT cung cấp đa dạng thiết kế và kích thước cho cả máy quấn (winding) lẫn máy tháo quấn (unwinding), phù hợp với nhiều loại tang cáp và cuộn vòng.
| Sản phẩm | Đặc điểm |

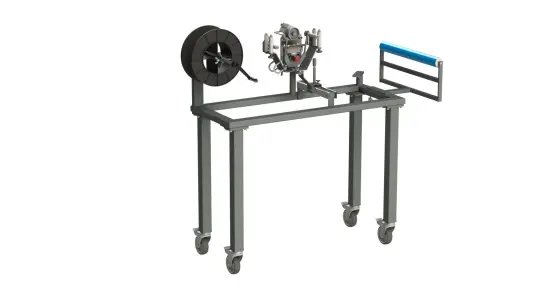

| MESSROL 450 | Quấn lại cuộn và ống chỉ đồng thời đo chiều dài |
| MESSROL 670 / 1000 | Quấn, đo và cắt thủ công |
| MESSROL 500 | Máy quấn thủ công với nhiều diện tích làm việc |
| TISCHROL 1000 | Practical table or stand winder |
| KOMBITRAK 800 | Dành cho các cuộn và ống chỉ nặng |
| RINGO 500 | Hoàn hảo cho công trường, thiết kế gọn gàng |

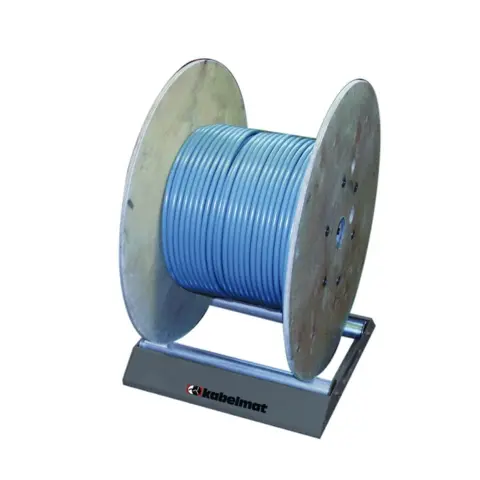

| TROMBOI 500 / 800 / 1400 | Thiết kế Cinoact, máy tháo cuộn thủ công cho các drum từ 140 đến 1500 kg |
| TROMBOI 7-10 / 9-14 | Máy tháo cuộn thủ công cho drum tối đa 1000 kg / tối đa 1700 kg |
| TROMBOI 2003 | Máy tháo cuộn thủ công với bơm thủy lực cho drum tối đa 4000 kg |
| TROMTRAK 1250 | Máy tháo cuộn thủ công với phanh điều chỉnh |
| TROMCAR 1000 / 1250 | Máy tháo cuộn thủ công kết hợp thiết bị vận chuyển cho drum |
Máy cuộn cáp cho coil, spool and drum winder/unwinder
Máy quấn cuộn và ống chỉ vận hành bằng động cơ này cho phép quấn các vật liệu như cáp điện, ống, ống mềm, cáp thép, thanh nhựa định hình… lên cuộn hoặc ống chỉ rỗng. Đồng thời, máy có thể thực hiện việc đo chiều dài và cắt chính xác ngay trong quá trình quấn.
| Loại | Sản phẩm | Đặc điểm |

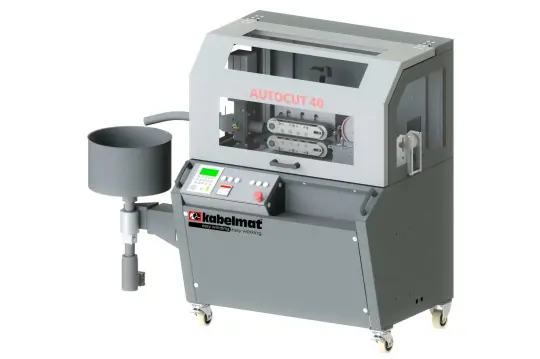

| Máy cắt chiều dài cáp | AUTOCUT 40 | Vận hành dễ dàng – Cắt chính xác |

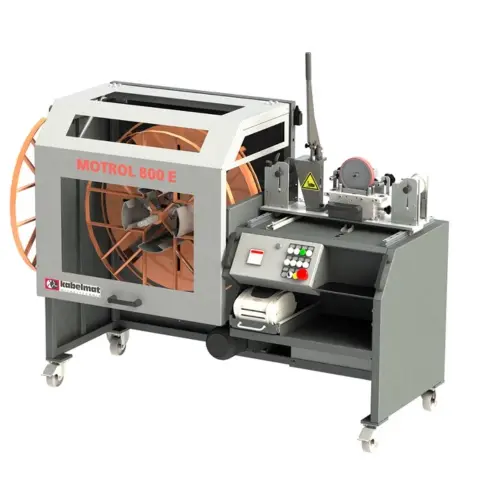

| Máy quấn cuộn, ống, và drum cáp | MOTROL500/800/800 EASY/1000 | Máy quấn cuộn và ống chỉ cho đầu cuộn / ống chỉ Ø tối đa 500/800/1000 mm |
| Coil winder / Pipe winder | RINGROL 300/400 / 560 | Máy quấn vòng và cuộn hoàn toàn tự động cho vòng ngoài Ø tối đa 300 mm / 400 mm / 560 mm |
| RINGROL 600/800 | Máy quấn cuộn bán tự động cho cuộn Ø tối đa 600/800 mm | |
| RINGROL 1200 | Năng suất cao, thời gian đổi loại ngắn – Quấn cuộn hoàn toàn tự động | |
| Máy tháo drum cáp | TROMTRAK 1250 MOT | Máy tháo cuộn có động cơ cho drum Ø ngoài tối đa 1250 mm |
| TROMTRAK 1600 | Máy tháo cuộn điện-thủy lực cho drum tối đa 3000 kg | |
| TROMROL 2500 | Máy tháo cuộn điện-thủy lực với trục và phanh đĩa cho drum Ø tối đa 5000 kg | |
| Coil and spool unwinder | SPULFIX 480 | Phù hợp hoàn hảo với các máy gia công |
| Cable sinter machine | SIGNOMAT | In nhãn cố định trên cáp và dây dẫn |
| Feeder | AUTOFEED 500-90 / 280-40 | Pneumatic belt feeder |
| ROLFEED 25 MAN / 40 MOT | Manual roller feeder |
Máy cuộn cáp loại có trục/giá đỡ
Với máy cuộn cáp dạng trục dẫn động bằng motor, dùng cho drum cáp và vòng có đường kính ngoài tối đa 1400 / 1600 / 2200 mm, vật liệu có thể được quấn lại và, khi kết hợp với phụ kiện phù hợp, có thể đồng thời đo chiều dài và cắt.
| Sản phẩm | Đặc điểm | |
| Máy cuộn cáp dạng trục | UMROL 1000 AUF | Quấn drum cáp lớn chỉ bằng một nút bấm |

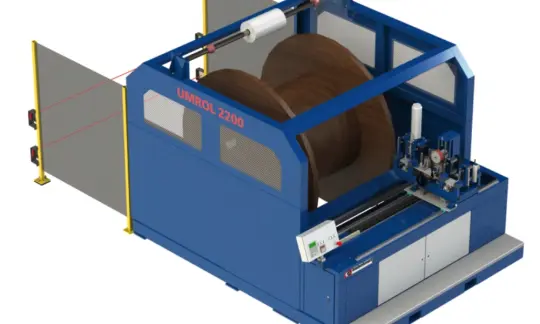

| UMROL 1400 / 1600 / 2200 AUF | Mức độ an toàn cao và khu vực làm việc được xác định rõ ràng | |
| PORTROL 1000 / 1400 AUF | Cắt vật liệu chỉ bằng một nút bấm | |
| Máy tháo cuộn dạng trục | PORTROL 1000 / 1400 ABW | Máy tháo drum cáp kèm bộ tích vật liệu (material accumulator) |
| UMROL 1000 / 1400 / 1600 / 2200 ABW | Máy tháo drum dạng trục chốt có động cơ cho trống và vòng với đường kính ngoài tối đa Ø 1000 / 1400 / 1600 / 2200 mm | |
| PORTROL 1600 / 2200 / 2800 / 3000 ABW | Máy tháo drum dạng trục chốt có động cơ cho trống với đường kính ngoài tối đa Ø 1600 / 2200 / 2800 / 3000 mm |
Dây chuyền quấn cáp với bộ phận tự động nâng drum cáp AUTOLOG
Dây chuyền quấn cáp AUTOLOG với chức năng tự động gắp drum cáp cho phép tháo chiều dài vật liệu mong muốn từ drum nguồn và quấn lên drum đích, đồng thời đo và cắt – tất cả đều được thực hiện hoàn toàn tự động. Nhờ khả năng kết nối với hệ thống kho tự động, việc vận chuyển drum cáp đến máy cắt chiều dài cũng được thực hiện dễ dàng, không gặp trở ngại.
Có 2 hệ thống khác nhau:
- Hệ thống 1: Từ máy sang drum cáp: Được sử dụng trong trường hợp số lần cắt tương đối ít và cần ít nhân sự vận hành.
- Hệ thống 2: Từ drum sang máy: Luồng di chuyển vật liệu rõ ràng. Mẫu quấn gọn gàng ở tốc độ cao.

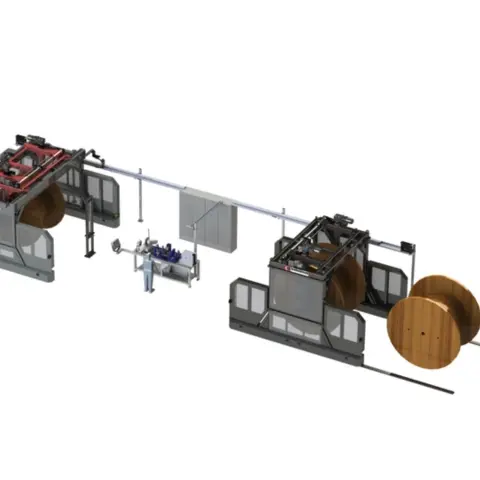

Dây chuyền quấn cáp cho drum cáp nặng PORTROL
Dây chuyền quấn cáp trong phân khúc tải nặng, dùng để cắt và quấn các loại vật liệu dẫn điện phục vụ truyền tải năng lượng lớn, cũng như truyền dữ liệu qua đồng và sợi quang. Giải pháp lý tưởng cho drum cáp có đường kính lớn và các ứng dụng yêu cầu chiều dài cắt lớn.
Portal unwinder PORTROL 3000
- Phiên bản di động để dễ dàng lắp đặt các drum nặng
- Tay đỡ dạng ống lồng (telescopic arms) để gắp drum
- Bộ truyền động quấn điều khiển bằng tần số với động cơ AC
- Máy quét laser an toàn để bảo vệ khu vực làm việc
- Bàn thiết bị tích hợp sẵn bộ đo chiều dài MESSBOI 100, dao cắt và bộ dẫn hướng

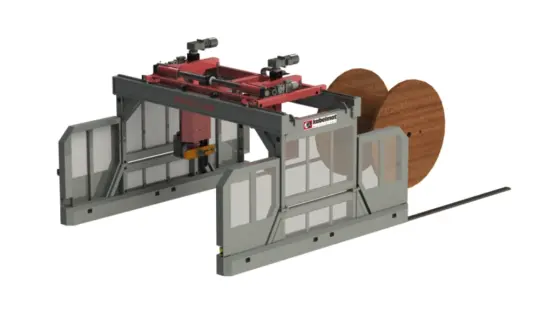

Portal unwinder PORTROL 2600
- Phiên bản di động giúp lắp đặt dễ dàng các drum cáp nặng
- Tay đỡ dạng ống lồng (telescopic arms) để gắp drum
- Bộ truyền động quấn điều khiển bằng tần số với động cơ AC
- Máy quét laser an toàn để bảo vệ khu vực làm việc
- Cơ cấu dẫn hướng tịnh tiến (traversing unit) đảm bảo mẫu quấn vật liệu chính xác
Công nghệ đo lường chiều dài
Các thiết bị đo chiều dài của chúng tôi được cung cấp với nhiều thiết kế và kích thước khác nhau, phụ thuộc vào đường kính tối đa của vật liệu cần đo.
Các thiết bị này được trang bị bộ đếm chiều dài cơ học hoặc bộ đếm điện tử với màn hình hiển thị kỹ thuật số. Bộ đếm điện tử tích hợp hai đầu ra tín hiệu: một tiếp điểm chuyển mạch trước để giảm tốc độ quấn một cách êm ái, và một tiếp điểm giới hạn đóng vai trò tín hiệu dừng cho bộ truyền động quấn. Thiết bị đo chiều dài có thể được sử dụng độc lập trong thực tế hoặc kết hợp với các dòng MESSROL, MOTROL, UMROL và PORTROL.
| Sản phẩm | Đặc điểm |

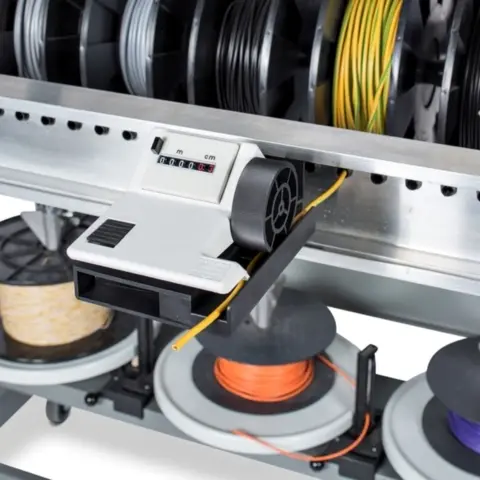

| MESSBOI 10 | Thiết bị đo chiều dài cơ học cho vật liệu cuộn – đường kính tối đa 15 mm |
| MESSBOI 25 | Có thể sử dụng như thiết bị cầm tay hoặc cố định |
| MESSBOI 40 B LC / LC-MID | Thiết bị đo chiều dài bằng băng số hóa cho vật liệu cuộn – đường kính tối đa 40 mm |
| MESSBOI 40 BAE | Đo chiều dài cơ học với thiết kế mô-đun |
| MESSBOI 40 LC / LC-MID | Lưu trữ dữ liệu để bảo quản lâu dài và chống giả mạo tất cả các phép đo |
| MESSBOI 80 LC / LC-MID | Đo chiều dài cho vật liệu kích thước lớn |
| MESSBOI 100 LC / LC-MID | Đo chiều dài cho vật liệu kích thước lớn |

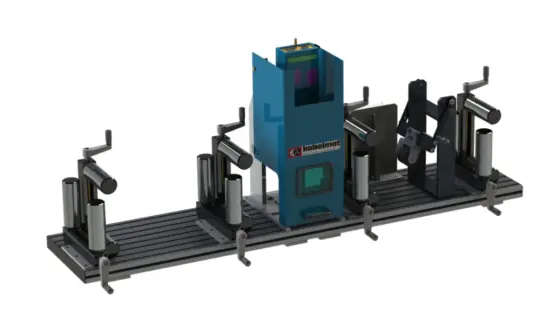

| MESSBOI 100 LASER | Đo chiều dài không tiếp xúc |

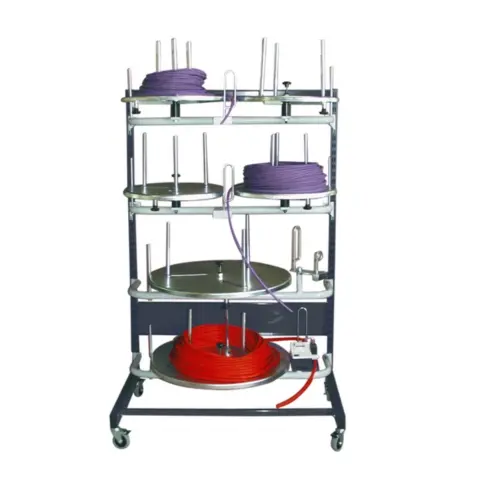

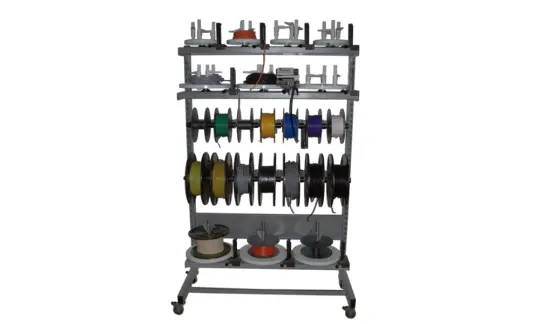

Hệ thống lưu trữ và tháo cuộn cho cáp vòng, ống và ống nhựa (MATBOI / SPULBOI)
Hệ thống lưu trữ và tháo cuộn dạng cố định hoặc di động dành cho vòng cáp, ống và ống nhựa, với thiết kế gọn gàng, trực quan, tiết kiệm không gian và tiện lợi. Hệ thống hoàn chỉnh bao gồm:
- Giá lưu trữ / Thanh ray gắn tường
- Các bộ lưu trữ cuộn – nằm ngang: MATBOI 200 T, MATBOI 300 T, MATBOI 450 T
- Thiết bị đo chiều dài: MESSBOI 10 H, MESSBOI 25
- Bộ chống nảy (bouncing protection) và các phụ kiện đi kèm
Hệ thống lưu trữ drum cáp
Hệ thống tháo cuộn và lưu trữ cố định cho phép lưu trữ cuộn dây tiết kiệm diện tích, với các thành phần và tùy chọn xếp đặt linh hoạt. Giá đỡ giúp tháo cuộn dây trực tiếp từ cuộn lưu trữ, từ đó tiết kiệm thời gian, diện tích lưu trữ và chi phí nhân công.
| Sản phẩm | Đặc điểm |
| LAGBOI 2200 / 3000 | LAGBOI bao gồm các mô-đun lắp sẵn và có thể được lắp ghép thành một hệ thống giá đỡ và thiết bị tháo cuộn chắc chắn, gọn gàng, tiết kiệm không gian và rất tiện dụng. |
| ABROL | Giá đỡ drum tải nặng và hệ thống tháo cuộn cho drum lớn lên đến 5000 kg. |

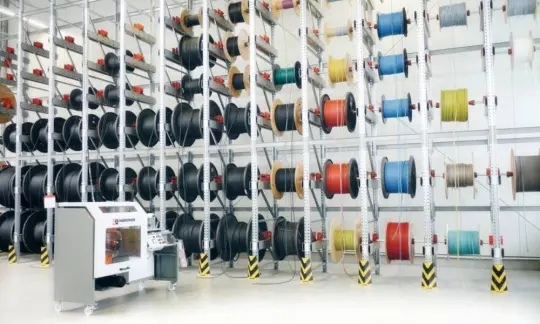

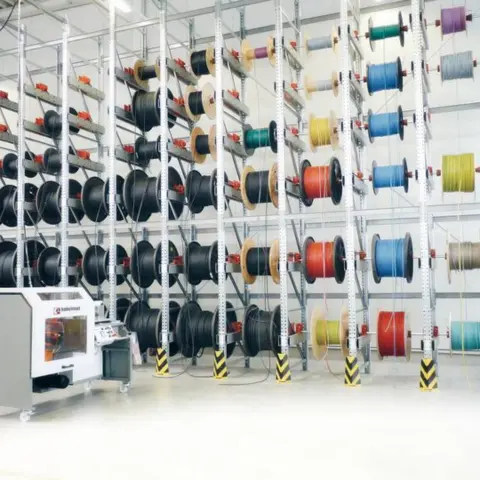

| LAGROL | Mỗi mô-đun của giá đỡ LAGROL bao gồm hai khung có chiều cao phù hợp, các thanh giằng ngang cần thiết cho tải trọng của mô-đun, cùng với bộ gá giữ trục và các trục để lắp drum cáp. Hệ thống thích hợp cho cả việc quấn thủ công và quấn bằng motor. |
| TROMBULLY | Bộ tháo drum cáp đa năng, tiết kiệm không gian với điểm tháo cuộn trung tâm. Drum cáp được kiểm soát tốt nhờ phanh điều chỉnh, giúp hạn chế tối đa tình trạng quay trượt. Hệ thống lý tưởng khi kết hợp với máy quấn hoặc máy cắt có motor. |

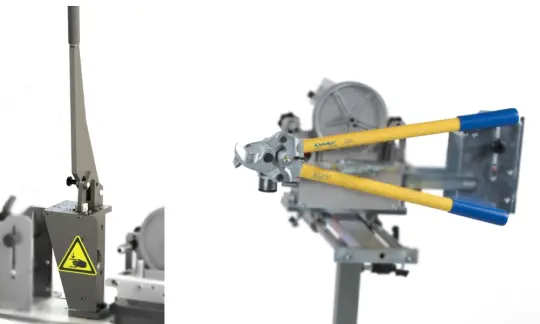

Hệ thống cắt (cutting systems)

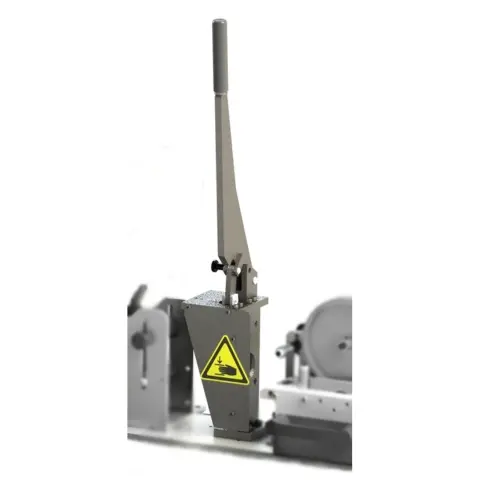

- MATIS - Manual cutting unit: Bộ cắt thủ công cho phép thực hiện các đường cắt dễ dàng, sạch và mượt, đi kèm tay cầm chống trượt và cơ cấu đòn bẩy hiệu quả.
- MATIS - Pneumatic cutting unit: Bộ cắt khí nén nổi bật với tần số cắt cao, chủ yếu được sử dụng trong các máy cắt bán tự động theo chiều dài. Quá trình cắt được kích hoạt bằng nút bấm hoặc thông qua bộ điều khiển của máy cơ bản.
- MATIS - Hydraulic cutting unit: Bộ cắt thủy lực chuyên dùng để cắt các vật liệu cuộn có đường kính lớn hoặc có độ cứng cao, ví dụ như cáp ngầm.
