Cáp lắp đặt, cáp báo cháy và cáp viễn thông cho cơ sở hạ tầng và xây dựng
1. Cáp lắp đặt (installation cable)
1.1 Cáp điện lắp đặt là gì?
Cáp điện lắp đặt là một trong những thành phần quan trọng nhất trong hệ thống điện hiện đại. Loại cáp này gồm nhiều lõi đồng được bọc cách điện riêng biệt và nằm trong lớp vỏ PVC hoặc vật liệu polymer không chứa halogen. Lớp vỏ ngoài giúp bảo vệ các lõi dẫn khỏi tác động cơ học và môi trường.
1.2 Ứng dụng
Cáp điện lắp đặt được sử dụng cố định trong nhiều môi trường: từ căn hộ, văn phòng, nhà xưởng cho đến các công trình công cộng. Cáp thường được đi âm tường, luồn ống bảo vệ hoặc đặt gọn gàng trên máng cáp. Ngoài ra còn có loại cáp dẹt với các lõi nằm song song, thích hợp để đi âm dưới lớp trát tường nhưng chỉ được dùng trong khu vực khô ráo.
Một số đặc tính kỹ thuật quan trọng của cáp lắp đặt là khả năng chống cháy theo tiêu chuẩn EN 13501 và độ bền cơ học. Đặc biệt, các loại cáp bọc không chứa halogen rất phù hợp cho lối thoát hiểm khẩn cấp nhờ khả năng hạn chế lan truyền lửa và sinh ít khói khi cháy.
1.3 Đặc tính của cáp điện lắp đặt
Ngày nay, cáp điện lắp đặt không chỉ đơn thuần dẫn điện. Nhiều loại cáp chịu được nhiệt lên tới 70 °C hoặc cao hơn. Đặc biệt, cáp bọc không chứa halogen là lựa chọn an toàn vì khi cháy không phát thải khí độc hay ăn mòn. Một số thiết kế chuyên dụng, như cáp lắp đặt có lớp chống nhiễu tĩnh dùng cho viễn thông, còn đảm bảo tính toàn vẹn chức năng – vẫn truyền điện ngay cả trong điều kiện hỏa hoạn.
2. Dây cáp báo cháy và những thông tin cần biết
2.1 Cáp báo cháy là gì?
Cáp báo cháy hay cáp tín hiệu báo cháy là dòng cáp điều khiển kết nối đường truyền tín hiệu từ hệ thống trung tâm tới các bộ phận của hệ thống bao gồm: Đèn báo động, còi báo động, hệ thống phun nước chữa cháy, đèn Exit, bộ quay số điện thoại tự động… Cáp chuyên dụng sử dụng cho hệ thống này sẽ đảm bảo hoạt động ổn định ngay cả khi xảy ra hỏa hoạn nhờ khả năng chống cháy, hạn chế tuyệt đối tình trạng cháy lan. Ngay cả khi cháy, cáp vẫn có thể truyền tín hiệu trong một thời gian nhất định.
2.2 Đặc điểm của dây cáp báo cháy
Cáp báo cháy sở hữu những ưu điểm nổi bật như sau:
- Chống cháy vượt trội: Cáp báo cháy được thiết kế để chịu được nhiệt độ cao và vẫn hoạt động hiệu quả trong điều kiện cháy. Cáp có khả năng chống cháy vượt trội , không bị cháy lan, giúp hệ thống báo cháy tiếp tục hoạt động để báo động kịp thời.
- Cấu trúc bền bỉ: Cáp báo cháy thường được bọc bởi lớp cách điện chất lượng cao, như PVC hoặc LSZH (Low Smoke Zero Halogen), giúp cáp có độ bền cao và khả năng chống mài mòn tốt. Lớp vỏ này cũng có khả năng chống ẩm, chống dầu và các hóa chất khác, phù hợp với môi trường khắc nghiệt. Khi tiếp xúc với lửa, cáp báo cháy LSZH sẽ không sinh ra khói độc hay khí halogen, giúp giảm thiểu nguy cơ ngộ độc cho con người và giảm thiểu thiệt hại cho các thiết bị điện tử nhạy cảm.
- Đảm bảo đường truyền tín hiệu ổn định: Cáp báo cháy có khả năng truyền tín hiệu ổn định và độ nhạy cao, đảm bảo tín hiệu báo cháy được truyền đi một cách nhanh chóng và chính xác trong trường hợp khẩn cấp.
- Cáp báo cháy có độ bền cơ học cao: chịu được lực kéo và va đập tốt, giúp đảm bảo hiệu suất làm việc trong các công trình xây dựng lớn và phức tạp.
2.3 Ứng dụng của cáp báo cháy
Cáp báo cháy có thể được sử dụng trong nhiều hệ thống khác nhau, từ các hệ thống báo cháy cơ bản đến những hệ thống phức tạp hơn có khả năng xác định vị trí chính xác. Chúng đóng vai trò rất quan trọng trong việc bảo vệ các tòa nhà thương mại, kết nối bảng điều khiển, các thiết bị cảm biến và còi báo cháy thành một hệ thống hoàn chỉnh.
Các thiết bị này sử dụng nguồn điện AC, và cáp báo cháy được thiết kế để đảm bảo rằng khi một thiết bị báo cháy kích hoạt, các thiết bị khác cũng sẽ kích hoạt theo. Cáp dùng cho hệ thống báo cháy có thể có hoặc không có lớp chống nhiễu, cho phép bạn chọn loại phù hợp dựa trên mức độ nhiễu điện từ (EMI) trong môi trường lắp đặt.
3. Tìm hiểu về cáp viễn thông
3.1 Vai trò của cáp viễn thông trong hệ thống báo cháy
Cáp báo cháy dùng để truyền tín hiệu từ các thiết bị báo cháy đến trung tâm điều khiển. Trong khi đó, cáp viễn thông đảm nhiệm việc truyền dữ liệu chung trong các hệ thống liên lạc. Cáp báo cháy có đặc tính chống cháy, thường không chứa halogen và ít khói, giúp hạn chế khí độc và khói dày khi xảy ra hỏa hoạn. Những loại cáp bảo toàn chức năng (functional integrity) đặc biệt phù hợp cho các hệ thống an ninh như trung tâm báo cháy hoặc điều khiển phun sprinkler.
3.2 Đặc điểm của cáp viễn thông
- An toàn tối đa: Truyền tín hiệu ổn định ngay cả ở nhiệt độ khắc nghiệt, bảo vệ tính mạng và tài sản.
- Đảm bảo chuẩn mực: Cáp đạt chứng nhận CPR, đáp ứng đầy đủ yêu cầu pháp lý và giúp đơn giản hóa quy trình phê duyệt.
- Đầu tư bền vững: Kết cấu chắc chắn và vật liệu cao cấp giảm chi phí bảo trì và hạn chế thời gian ngừng hoạt động.
- Ứng dụng đa dạng: Nhiều lựa chọn cho lắp đặt trong nhà, ngoài trời và chôn ngầm, phù hợp mọi dự án.
Liên hệ ngay với chúng tôi để được hỗ trợ tư vấn và báo giá sản phẩm
Danh mục cáp của HELUKABEL
1. Cáp lắp đặt (installation cable)
Danh mục sản phẩm
2. Cáp viễn thông trong nhà
Danh mục sản phẩm
3. Cáp viễn thông ngoài trời
Danh mục sản phẩm
4. Dây cáp switchboard
Danh mục sản phẩm
5. Cáp báo cháy
Danh mục sản phẩm1. Cáp lắp đặt (installation cable)

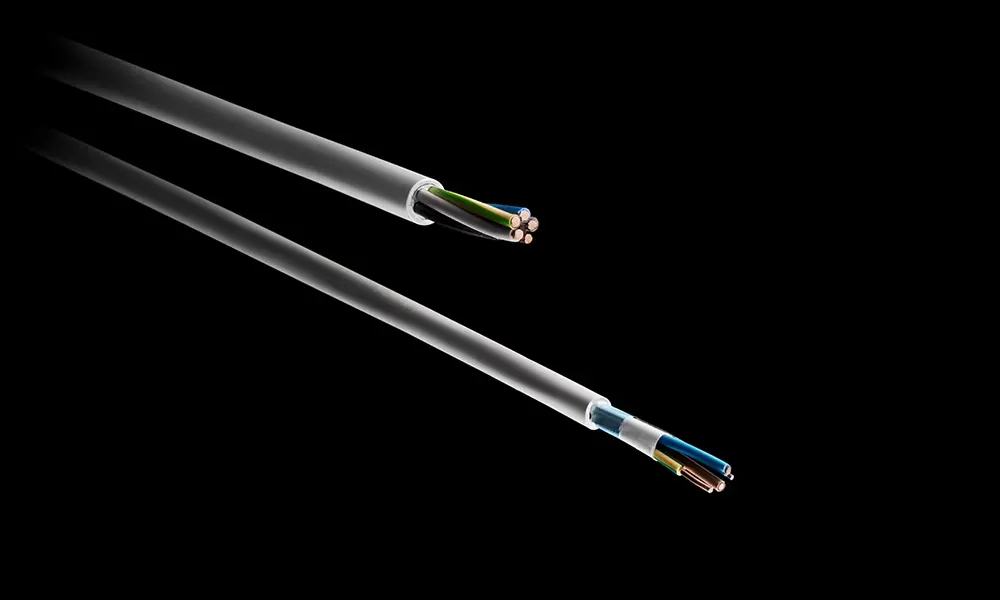

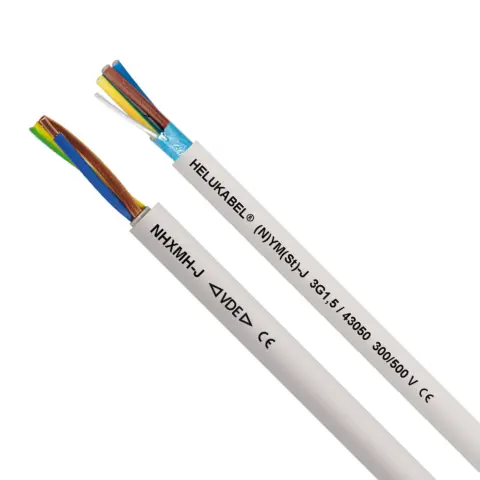

Cáp lắp đặt NYM là loại phổ biến nhất trong hệ thống điện tòa nhà. Cáp bọc NYM tuân theo tiêu chuẩn VDE (N), với lõi được cách điện bằng PVC (Y) và bọc ngoài bằng PVC (M).
| Tên cáp | Đặc điểm | Part no. |
| YV-Equipment Wire 1 x 0.3 / 0.7 mm | YV – Dây Thiết Bị: Cáp lõi đơn dùng trong các thiết bị nhỏ, hệ thống chuyển mạch, liên lạc nội bộ và truyền dữ liệu. Không được sử dụng cho lắp đặt điện áp cao. YR – Cáp Chuông Có Vỏ Bọc: Dùng cho nhiều ứng dụng với điện áp tối đa 100 V. | 28900 |
| NYM-J / NYM-O / (N)YM-J | Dùng cho lắp đặt công nghiệp và dân dụng; phù hợp trong môi trường khô, ẩm hoặc ướt. Thích hợp lắp đặt ngoài trời khi được bảo vệ khỏi ánh nắng trực tiếp. | 39050 |
| NHXMH-J / NHXMH-O | Cáp lắp đặt không chứa halogen với đặc tính cải thiện khi xảy ra cháy. | 53300 |

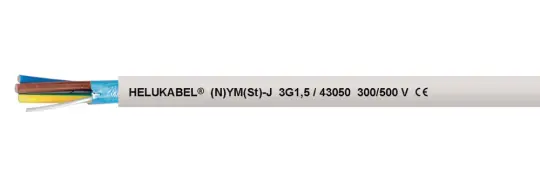

| (N)YM(St)-J | Cáp lắp đặt có lớp chắn tĩnh, được thiết kế để hạn chế nhiễu điện từ. | 43050 |
| NHMH-O / NHMH-J | Cáp không halogen, lắp đặt cố định, không phát thải khói độc, điện áp định mức 300/500 V. | 51970 / 51996 |
FAQs về cáp lắp đặt
Ưu điểm của cáp lắp đặt đạt chuẩn VDE là gì?
HELUKABEL kiểm tra, thử nghiệm và chứng nhận toàn bộ cáp và dây dẫn theo các tiêu chuẩn quốc tế như VDE. Nhờ đó, sản phẩm luôn đạt mức an toàn và chất lượng cao cho nhiều lĩnh vực ứng dụng.
Chúng tôi sử dụng cả phòng thí nghiệm nội bộ và hợp tác với các tổ chức kiểm định độc lập như VDE. Vì vậy, nhiều sản phẩm mang số chứng nhận VDE và được giám sát định kỳ trong suốt quá trình sản xuất theo đúng tiêu chuẩn này. Việc duy trì nghiêm ngặt các quy chuẩn giúp cáp của HELUKABEL luôn đáp ứng đầy đủ chứng nhận trong nước và quốc tế, đảm bảo sử dụng an toàn và đáng tin cậy.
Ý nghĩa ký hiệu cáp NYM-J là gì?
NYM-J là ký hiệu cho loại cáp bọc theo tiêu chuẩn Đức. Cách đặt tên này giải thích cụ thể từng ký tự:
- N – Normleitung: cáp sản xuất theo tiêu chuẩn quy định.
- Y – lớp cách điện lõi bằng PVC.
- M – Mantelleitung: cáp có lớp vỏ bọc ngoài bằng PVC.
- J – có lõi dây xanh-vàng đóng vai trò dây tiếp địa (dây bảo vệ).
Nhờ cấu trúc này, cáp NYM-J được sử dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp, đảm bảo an toàn và độ bền cao.
Ý nghĩa màu sắc của từng lõi dây
Theo tiêu chuẩn châu Âu DIN VDE 0293-308, mỗi màu lõi dây điện thể hiện một chức năng riêng:
- Nâu và đen: Dây pha (dây mang điện) – dẫn điện từ nguồn đến thiết bị.
- Xanh dương: Dây trung tính (neutral) – đưa dòng điện trở về nguồn, cân bằng mạch.
- Xanh-vàng: Dây bảo vệ (tiếp địa/earthing) – bảo đảm an toàn, dẫn dòng rò xuống đất.
Quy định mã màu này được áp dụng thống nhất trên toàn châu Âu để dễ dàng lắp đặt và kiểm tra hệ thống điện.

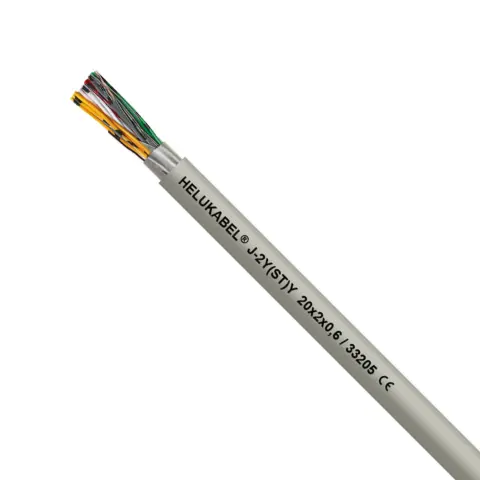

2. Cáp viễn thông trong nhà
Là các mẫu cáp phù hợp để lắp đặt trong nhà, được ứng dụng trong việc kết nối tín hiệu trong các trạm điện thoại, ứng dụng truyền dữ liệu và dành cho các máy tính xử lý dữ liệu của thiết bị ngoại vi. Với giá trị giảm xuyên âm cao, truyền tín hiệu Analog và kỹ thuật số lên tới 16 Mbit/s, cáp có thể lắp đặt bên dưới lớp thạch cao hoặc lắp đặt cố định ngoài trời ở khu vực không có ánh nắng chiếu trực tiếp.
| Tên cáp | Đặc điểm | Part no. |

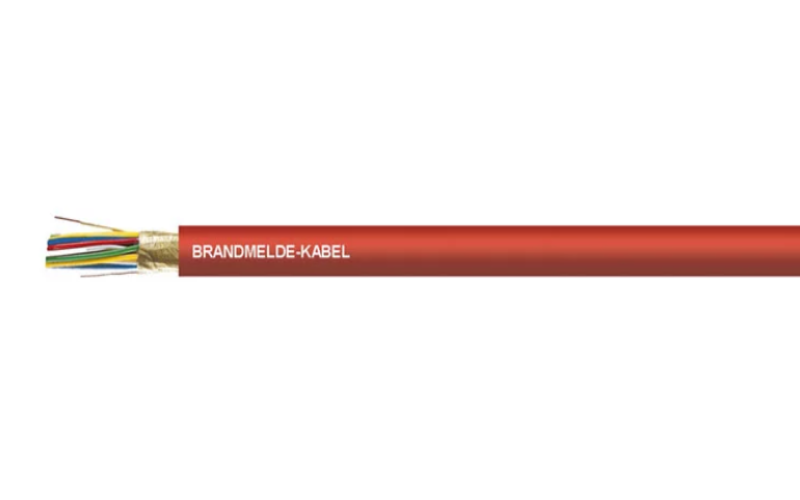

| J-Y(St)Y Lg | Vỏ bọc PVC, chậm cháy theo chuẩn DIN VDE 0815 | 33001 |
| J-H(St)H Bd | Vỏ bọc FRNC, chậm cháy, không halogen theo tiêu chuẩn DIN VDE 0815 | 34050 |

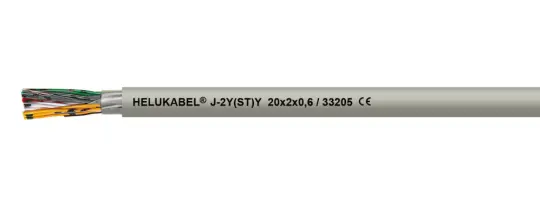

| J-2Y(St)Y St III Bd | 16 Mbits/s (Kat. 3) ISDN/EDV (Z = 100 Ohm) Cách điện PE đặc biệt Lõi cách điện xoắn theo kiểu bộ tứ (quads) | 33200 |
| J-YY Bd | Thường được sử dụng làm cáp điện thoại cho các tổng đài và nhánh phụ, dùng trong môi trường khô hoặc ẩm, lắp đặt cố định trong hoặc dưới lớp trát, cũng như ngoài trời. | 33100 |
| J-2Y(St)H St III Bd | 16 Mbits/s (Kat.3) ISDN/EDV (Z = 100 Ohm), không chứa halogen | 34166 |

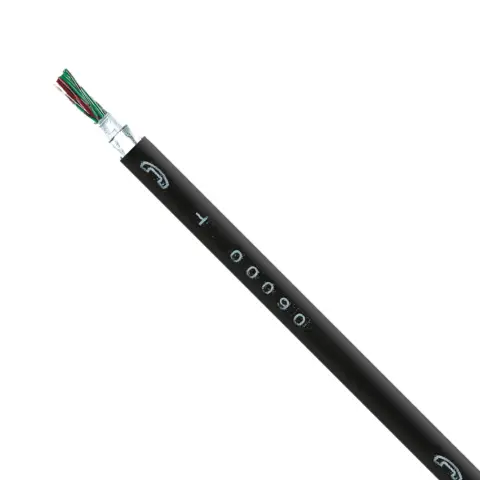

3. Cáp viễn thông ngoài trời
Là dòng cáp viễn thông phù hợp lắp đặt ngoài trời có chức năng kết nối hệ thống điện thoại với tổng đài hoặc văn phòng trung tâm của từng nhà mạng. Cáp được ứng dụng lắp đặt bên trong ống dẫn cáp, dưới đất với lớp vỏ cáp làm bằng chất liệu PE có khả năng kháng nước, chống ẩm và chống tia cực tím hiệu quả. Cáp hoàn toàn không chứa Halogen.
| Tên cáp | Đặc điểm | Part no. |

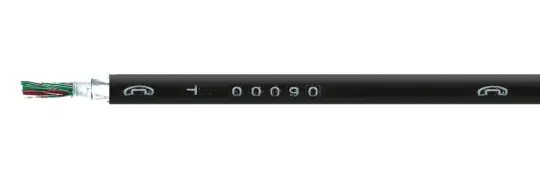

| A-2Y(L)2Y |
| 34100 |
| A-2YF(L)2Y |
| 34007 |

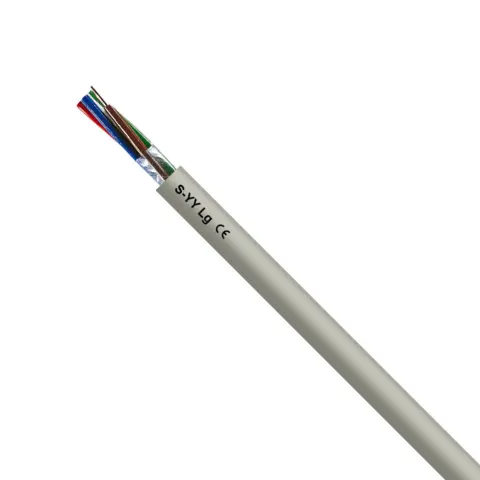

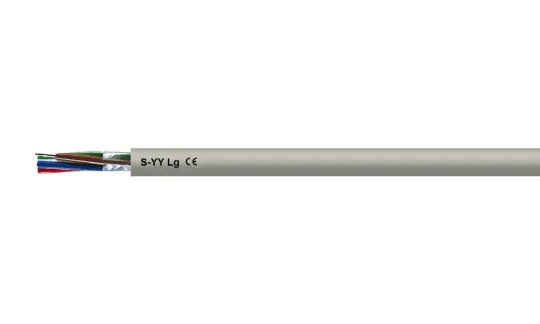

4. Dây cáp switchboard
Loại cáp này được sử dụng để truyền tín hiệu dữ liệu cho viễn thông và điều khiển quy trình, ví dụ trong các hệ thống liên khóa, kết nối cáp ngoài trời với các nhóm rơ-le, cũng như lắp đặt cố định để liên kết các tủ rack và khung phân phối. Loại cáp này không được phép sử dụng cho các ứng dụng điện công suất lớn.

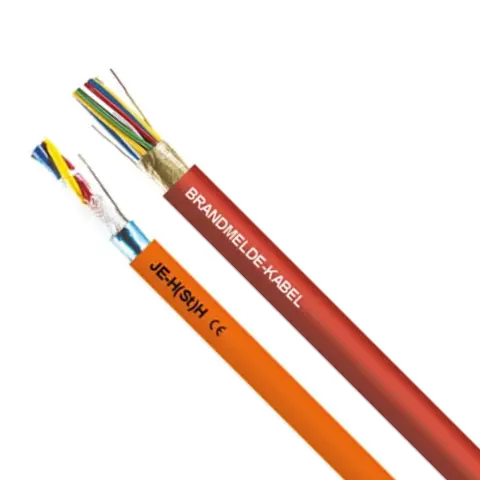

5. Cáp báo cháy
Là các dòng cáp được ứng dụng đặc thù trong hệ thống báo cháy. Loại cáp này trang bị màng chắn tĩnh điện (St) giúp bảo vệ toàn bộ hệ thống mạch truyền dẫn tín hiệu khỏi tác động nhiễu điện từ bên ngoài. Cáp phù hợp lắp đặt trong cả môi trường khô ráo hoặc ẩm ướt, bên trong hoặc bên dưới lớp thạch cao hoặc lắp đặt cố định ngoài trời. Cáp hoàn toàn không chứa Halogen với chất liệu vỏ cáp chống cháy và chống cháy lan.
| Tên cáp | Đặc điểm | Chứng nhận | Part no. |

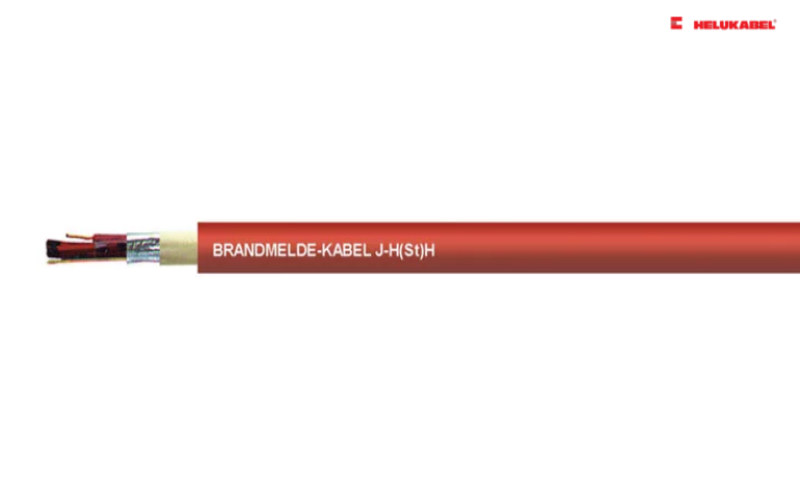

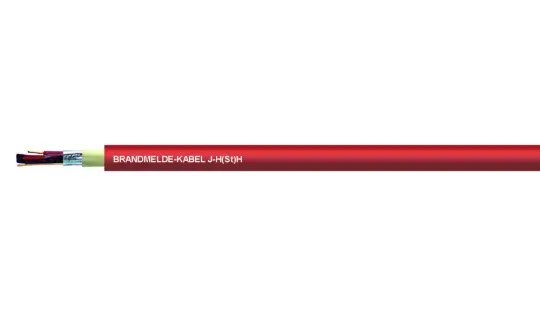

| J-H(St)H | Bd fire warning installation cable, không chứa halogen | UKCA | 34116 |

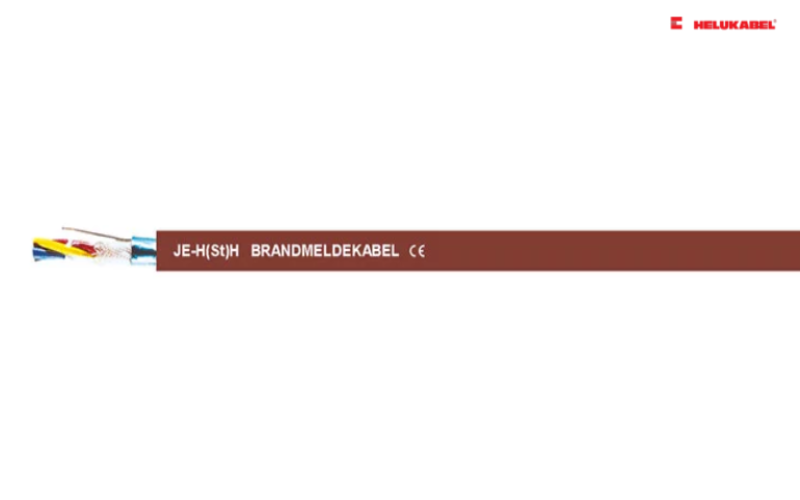

| JE-H(St)H | Bd FE 180/E 30 up to E 90 (màu cam), không chứa halogen | UKCA | 34081 |

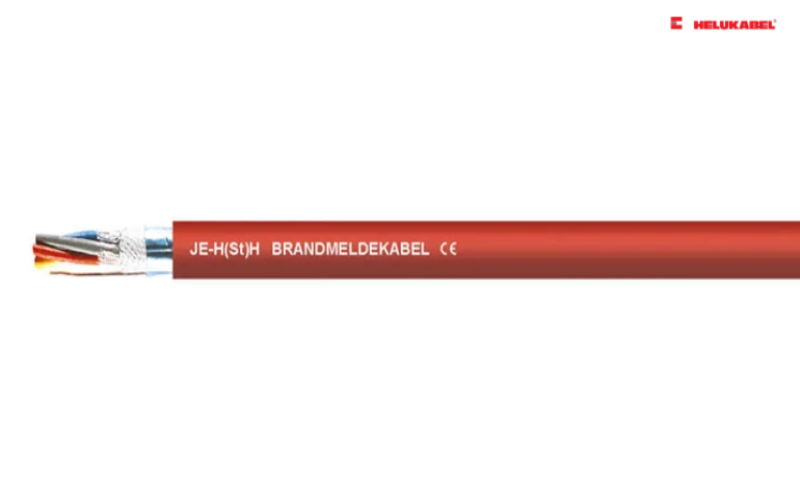

| JE-H(St)H | Bd fire warning cable, FE 180/E 30 to E 90 (màu đỏ), không chứa halogen | UKCA | 34091 |
| JE-H(St)H | Bd fire warning cable, FE 180/E 30 to E 90 (màu đỏ), không chứa halogen | UKCA | 34157 |
FAQs về cáo báo cháy
Nguyên nhân gây cháy cáp điện
Cháy cáp điện thường bắt nguồn từ:
- Quá tải dòng điện khiến cáp bị nóng quá mức.
- Chập điện (short-circuit) tạo tia lửa và nhiệt cao.
- Mối nối kém chất lượng hoặc lỏng lẻo, làm tăng điện trở và sinh nhiệt.
- Tác động nhiệt từ bên ngoài như nguồn nhiệt công nghiệp hoặc đám cháy lân cận.
Khi lớp cách điện bị quá nhiệt và bốc cháy, ngọn lửa có thể lan dọc theo chiều dài cáp. Vì vậy, việc chọn vật liệu chống cháy và tính toán tiết diện dây đúng chuẩn là yếu tố then chốt để đảm bảo an toàn hệ thống điện.
Điểm nổi bật của cáp chống cháy HELUKABEL
- Không chứa halogen: Khi cháy không phát thải khí độc, an toàn cho người và thiết bị.
- Bảo toàn chức năng (Functional Integrity): Vẫn truyền tín hiệu ổn định ngay cả trong điều kiện hỏa hoạn.
- Lắp đặt ngầm: Cấu trúc bền chắc, chịu lực và ẩm, phù hợp chôn trực tiếp dưới đất.
- Dùng ngoài trời: Chống chịu thời tiết, hoạt động tin cậy trong môi trường ngoài trời.
- Dùng trong nhà: Thiết kế tối ưu cho lắp đặt trong các công trình, tòa nhà.
Nhờ những đặc tính này, cáp chống cháy của HELUKABEL đáp ứng cả yêu cầu an toàn khắt khe lẫn độ bền lâu dài cho mọi dự án.
Cáp báo cháy không halogen - Lớp bảo vệ kép trước lửa và khí độc
Cáp báo cháy cần phải đảm bảo không lan truyền ngọn lửa và không phát thải khí độc hại khi gặp hỏa hoạn. Những vật liệu chứa halogen như PVC hay PTFE có thể ngăn cháy lan, nhưng khi cháy lại tạo ra hơi ăn mòn và khí độc.
Vì vậy, chúng tôi sử dụng nhôm hydroxit trong các loại cáp báo cháy và cáp viễn thông không chứa halogen. Khi bị đốt nóng, nhôm hydroxit xảy ra phản ứng phân hủy thu nhiệt, giải phóng hơi nước giúp làm mát bề mặt và giảm lượng oxy, qua đó kìm hãm đám cháy. Quá trình này không sinh axit, chỉ tạo ra lượng khói rất nhỏ và độc tính thấp hơn nhiều so với cáp chứa halogen.
Đặc biệt, một số dòng như FE(EI)180/E30 có thể duy trì hoạt động lên tới 3 giờ, đảm bảo các hệ thống quan trọng vẫn vận hành an toàn trong tình huống khẩn cấp.
Phân biệt khả năng cách điện (FE/EI) và khả năng duy trì chức năng (E)
- Khả năng cách điện – FE/EI: Chỉ kiểm tra chính sợi cáp. Trong điều kiện cháy, lớp cách điện phải giữ nguyên, không chập giữa các lõi, không dò ra đất, đảm bảo không gây ngắn mạch. Tiêu chuẩn này tập trung vào chất lượng vật liệu cách điện.
- Khả năng duy trì chức năng – E: Đánh giá toàn bộ hệ thống, gồm cáp, giá đỡ, phụ kiện và cách lắp đặt. Tiêu chuẩn này phản ánh tính hoạt động thực tế của hệ thống khi xảy ra hỏa hoạn. Trong thiết kế công trình hiện đại, chứng chỉ E được xem là quan trọng và thực tiễn hơn vì nó bảo đảm hệ thống báo cháy hoặc cứu hỏa vẫn hoạt động khi cháy xảy ra.
Ý nghĩa ký hiệu FE(EI)180/E30 đối với cáp báo cháy
- FE(EI)180: Lớp cách điện của cáp chịu được lửa trực tiếp trên 180 phút mà không gây chập lõi hoặc chạm đất.
- E30: Ngoài khả năng cách điện, toàn bộ hệ thống (cáp + phụ kiện + phương pháp lắp đặt) vẫn duy trì hoạt động tối thiểu 30 phút trong điều kiện hỏa hoạn.
Trong các công trình quan trọng như bệnh viện, trung tâm dữ liệu hay nhà xưởng, lựa chọn cáp đạt chuẩn FE(EI)180/E30 giúp bảo vệ tính mạng và đảm bảo hệ thống chữa cháy, báo cháy tiếp tục hoạt động trong thời gian đủ để sơ tán.
Cáp báo cháy có nhất thiết phải không chứa halogen không?
Không bắt buộc phải không halogen, nhưng các nhà sản xuất uy tín, như HELUKABEL, khuyến nghị dùng cáp không chứa halogen.
Lợi ích: Khi cháy, cáp không phát thải khí độc hay hơi ăn mòn, giảm thiểu nguy cơ hư hỏng thiết bị điện tử và bảo vệ sức khỏe con người.
Cáp không halogen thường đạt chuẩn CPR (Construction Products Regulation) châu Âu, hỗ trợ quá trình phê duyệt dự án và nâng cao an toàn tổng thể.
Tại sao cáp báo cháy thường có màu đỏ?
Cáp báo cháy không bắt buộc phải có màu đỏ. Quy định quốc tế không yêu cầu cáp báo cháy phải có màu cố định.
Màu đỏ chỉ đóng vai trò nhận diện nhanh và phân biệt với các loại cáp khác. Khi lựa chọn, cần ưu tiên đặc tính kỹ thuật, tiêu chuẩn chống cháy và chứng nhận an toàn hơn là màu vỏ cáp.
