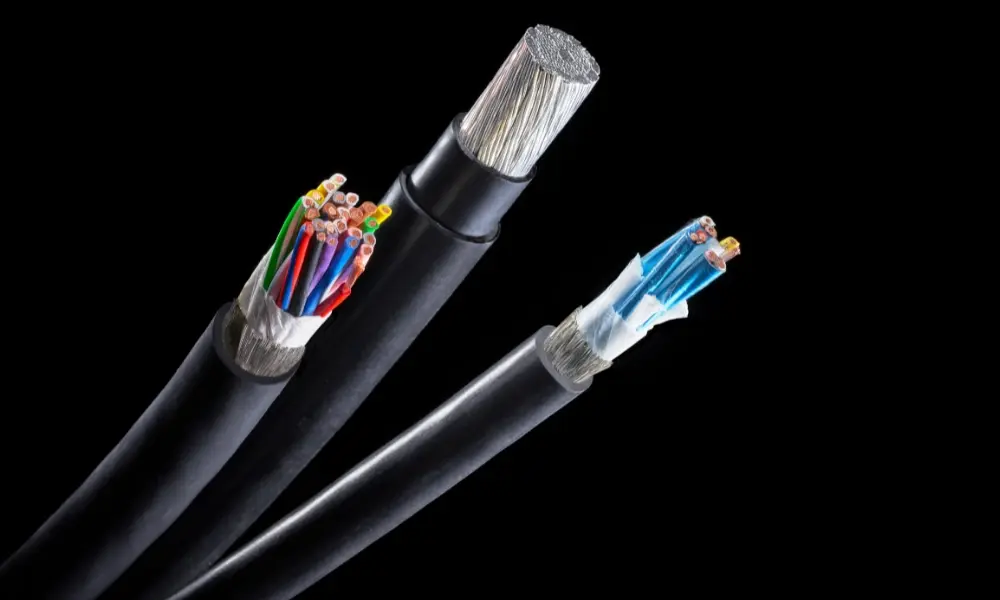

Dây điện nhôm là gì? Đặc điểm và ứng dụng của dây điện nhôm

Dây điện nhôm là loại dây cáp có lõi dẫn điện bằng kim loại nhôm để truyền tải dòng điện. Nhôm là kim loại có khả năng dẫn điện tốt, nhẹ hơn và có chi phí thấp hơn so với đồng, nên được sử dụng rộng rãi trong các hệ thống truyền tải điện trung thế và cao thế, đặc biệt trong ngành công nghiệp năng lượng và hạ tầng điện.

Dây điện nhôm thường có cấu tạo gồm:

• Lõi dẫn điện bằng nhôm tinh khiết (Al) hoặc hợp kim nhôm, có tiết diện phù hợp với nhu cầu tải dòng điện.
• Lớp cách điện (như XLPE, PVC) được bọc bên ngoài lõi dẫn để đảm bảo an toàn và chống rò rỉ điện.
• Lớp vỏ bảo vệ ngoài (với loại dây có vỏ), giúp dây chống lại tác động của môi trường, cơ khí hoặc hóa chất.

>>Tìm hiểu thêm: Cấu tạo cơ bản và ứng dụng của dây cáp điện

Mặc dù dây cáp nhôm đã được sử dụng an toàn và hiệu quả trong ngành điện từ nhiều thập kỷ qua, vẫn còn nhiều quan niệm sai lệch khiến người tiêu dùng và một số nhà đầu tư e ngại khi lựa chọn vật liệu này. Dưới đây là những hiểu lầm phổ biến nhất và sự thật đằng sau chúng:

2.1 Hiểu lầm 1: Nhôm bị loại bỏ khỏi nhiều thiết bị điện vì không phù hợp

Một số nhà sản xuất thiết bị điện đã loại bỏ việc dùng dây dẫn nhôm trong một số dòng sản phẩm, điều này thường bị hiểu nhầm là bằng chứng cho thấy nhôm không phù hợp cho các ứng dụng điện. Trên thực tế, việc loại bỏ này thường liên quan đến tiêu chuẩn thiết kế, tối ưu hóa cấu trúc sản phẩm, hoặc đơn giản là chiến lược sản phẩm của doanh nghiệp – không đồng nghĩa với việc nhôm là vật liệu kém chất lượng hay không an toàn.

2.2 Hiểu lầm 2: Nhôm dẫn điện kém vì có điện trở cao hơn đồng

Nhôm có điện trở suất cao hơn đồng khoảng 60%, nghĩa là để truyền cùng một dòng điện, dây nhôm cần có tiết diện lớn hơn. Tuy nhiên, khi được thiết kế đúng kỹ thuật – sử dụng dây có tiết diện phù hợp và kết nối đúng chuẩn – dây nhôm vẫn đảm bảo khả năng dẫn điện hiệu quả và an toàn, đặc biệt trong các ứng dụng công nghiệp và truyền tải điện năng.

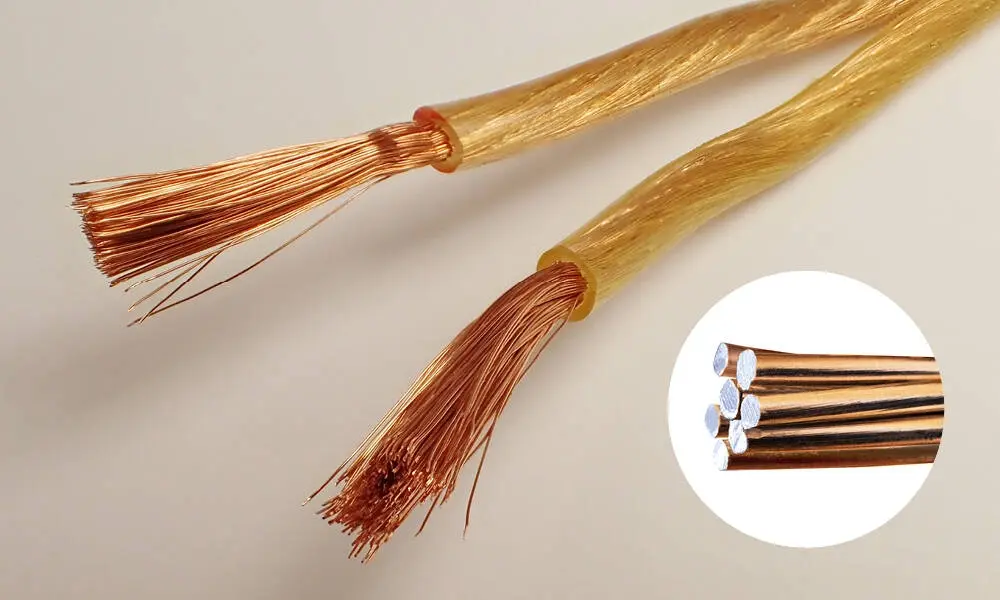

>>Tìm hiểu thêm: Dây điện nhôm mạ đồng (CCA) là gì?

2.3 Hiểu lầm 3: Vì nhôm rẻ hơn đồng nên chất lượng cũng thấp hơn

Giá thành thấp hơn không đồng nghĩa với chất lượng kém. Nhôm có trữ lượng lớn, dễ khai thác và gia công hơn đồng, dẫn đến chi phí thấp hơn. Đây là lợi thế về kinh tế chứ không phải là nhược điểm kỹ thuật. Với khả năng chống ăn mòn, trọng lượng nhẹ và hiệu suất truyền tải tốt, dây điện nhôm là lựa chọn đáng tin cậy cho nhiều ứng dụng công nghiệp, dân dụng và năng lượng tái tạo.

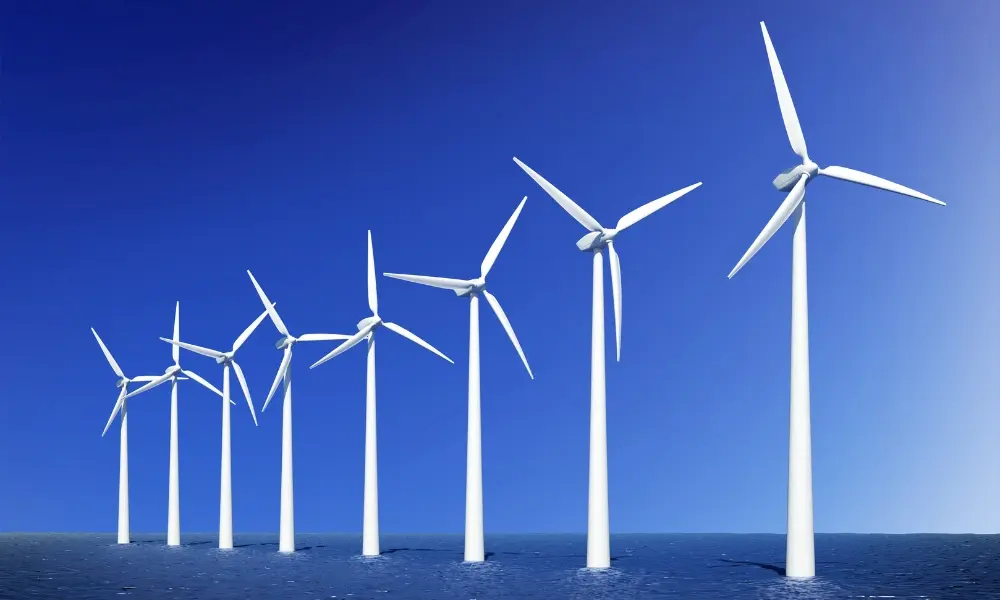

3.1 Dây nhôm có trọng lượng nhẹ nhưng bền chắc

Một trong những lợi thế lớn nhất của nhôm là trọng lượng nhẹ hơn đồng tới 70%. Điều này mang lại nhiều lợi ích:

• Dễ dàng thi công và lắp đặt, giảm tải trọng cho hệ thống giá đỡ và máng cáp.
• Giảm lực căng trên dây trong các đường dây truyền tải cao thế.
• Tối ưu hóa trọng lượng trong các hệ thống cần di chuyển như ô tô, máy bay, tua-bin gió.

Ví dụ, trong ngành hàng không, Airbus A380 đã sử dụng toàn bộ hệ thống dây điện nhôm cho các cụm dây (wiring harness) để giảm trọng lượng tổng thể.

3.2 Khả năng chống ăn mòn tự nhiên

Cũng như đồng, nhôm bị oxy hóa khi tiếp xúc với không khí. Tuy nhiên, lớp oxide nhôm mỏng, cứng và trong suốt có khả năng bảo vệ kim loại khỏi ăn mòn tiếp tục. Nhờ đó, nhôm có tuổi thọ cao trong các môi trường ngoài trời, ven biển hoặc hóa chất nhẹ.

Trong khi đó, đồng tiếp tục oxy hóa dần theo thời gian, dẫn đến hiện tượng đổi màu (xanh lục) và ảnh hưởng tới khả năng dẫn điện tại mối nối nếu không được xử lý bề mặt phù hợp.

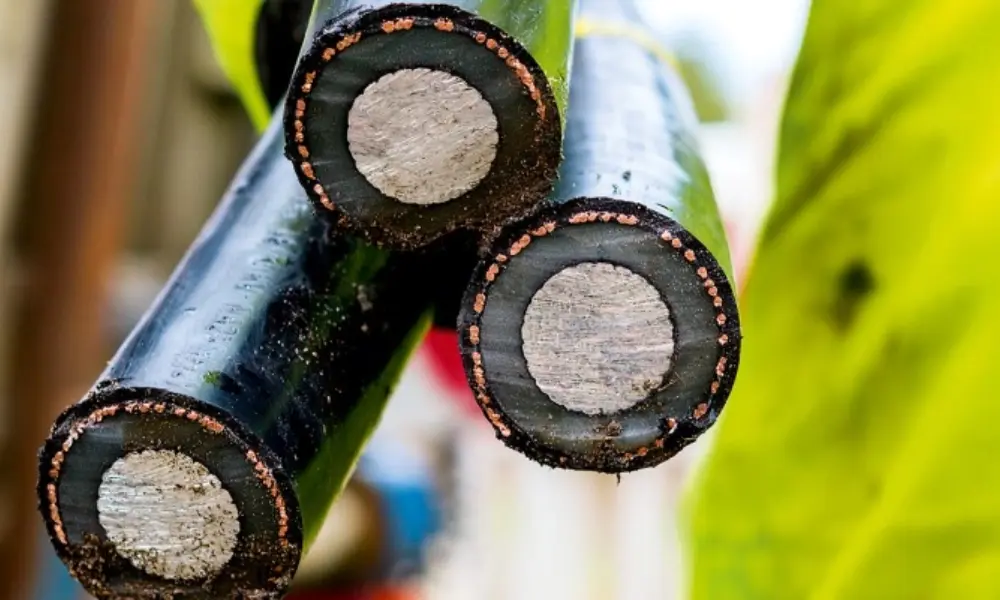

3.3 Dây nhôm có tiết diện lớn hơn nhưng hiệu suất tương đương

Vì nhôm có độ dẫn điện thấp hơn đồng, nên cần dùng dây có tiết diện lớn hơn khoảng 1/3 để truyền cùng một lượng dòng điện. Tuy nhiên, khi được kết hợp với vật liệu cách điện phù hợp, dây nhôm hoàn toàn có thể đạt hiệu suất tương đương với các dòng dây đồng tiêu chuẩn.

Để đạt được cùng khả năng tải dòng điện, dây nhôm cần tiết diện lớn hơn đồng. Tuy nhiên, điều này không hoàn toàn là bất lợi là vì:

• Diện tích bề mặt dây lớn hơn, giúp tận dụng hiệu ứng bề mặt (skin effect) tốt hơn trong dòng xoay chiều – dòng điện tập trung nhiều ở lớp ngoài của dây, nên dẫn điện hiệu quả hơn.
• Tiết diện lớn hơn cũng đồng nghĩa với việc có nhiều diện tích tiếp xúc tại mối nối, giúp giảm mật độ dòng điện tại điểm tiếp xúc, giảm nhiệt sinh ra tại điểm nối và kéo dài tuổi thọ mối nối.

Nếu hệ thống điện có đủ không gian để lắp đặt dây nhôm lớn hơn, đây là lợi thế rõ rệt về cả mặt hiệu suất và chi phí. Điểm yếu duy nhất của tiết diện lớn hơn là khi cần lắp đặt ở không gian hẹp, chẳng hạn như bên trong tủ điều khiển có mật độ linh kiện cao. Ngoài trường hợp đó, kích thước lớn hơn không phải là trở ngại đáng kể.

3.4 Dây nhôm có khả năng dẫn điện và dẫn nhiệt hiệu quả

Nhôm là kim loại dẫn điện và dẫn nhiệt rất tốt, chỉ sau đồng. Khả năng tích nhiệt (thermal storage capacity) của nhôm là 0.214 cal/gram/°C, gấp 2.3 lần so với đồng (0.092 cal/gram/°C). Điều này có nghĩa là:

• Dây nhôm có khả năng hấp thụ và phân tán nhiệt tốt hơn
• Dễ dàng chịu đựng các xung dòng và quá tải mà không bị hư hỏng

Đây là lý do tại sao trong nhiều thiết bị như máy biến áp (transformer), dây quấn nhôm thường có khả năng chịu dòng quá tải tốt hơn dây đồng.

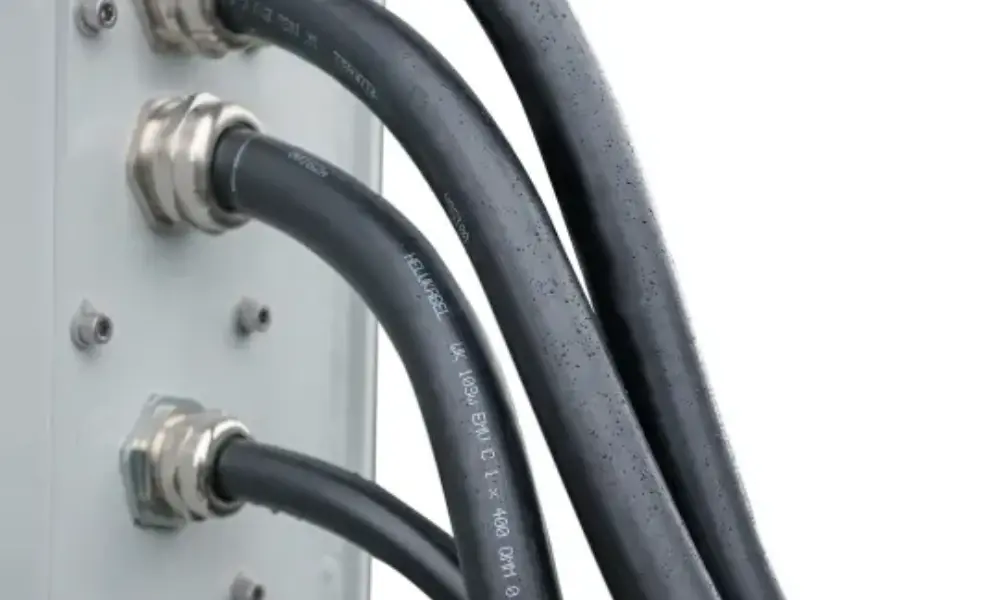

3.5 Dễ uốn cong và có độ linh hoạt

Nhôm có tính dẻo cao, dễ gia công, uốn, cán mỏng hoặc tạo hình phức tạp mà không bị nứt gãy. Trước đây, dây điện nhôm thường không được sử dụng cho các ứng dụng yêu cầu dây mềm và linh hoạt, nhưng điều này đã thay đổi. Dòng sản phẩm như HELUWIND® WK POWERLINE ALU của HELUKABEL sử dụng công nghệ bện sợi nhôm mềm (fine-stranded aluminium), kết hợp với đầu nối chuyên dụng, cho phép nhôm được sử dụng linh hoạt trong các kết nối cần độ bền cơ học cao.

3.6 Dây nhôm có thể được tái chế

Nhôm là vật liệu có thể tái chế được, và đặc biệt là trong quá trình tái chế, các đặc tính vật lý – hóa học của nhôm hoàn toàn không bị mất đi. Điều này giúp giảm lượng chất thải, tiết kiệm tài nguyên và giảm phát thải khí nhà kính trong sản xuất.

3.7 Chi phí của dây nhôm rẻ hơn dây cáp đồng

Trước bối cảnh giá kim loại liên tục gia tăng, đặc biệt là đồng, nhiều doanh nghiệp trong lĩnh vực công nghiệp đang tích cực đánh giá lại các giải pháp vật liệu, nhằm giảm chi phí đầu tư và tối ưu hóa trọng lượng hệ thống. Nhôm nổi lên như một lựa chọn hợp lý, với trọng lượng nhẹ hơn nhiều và giá thành thấp hơn đáng kể so với đồng.

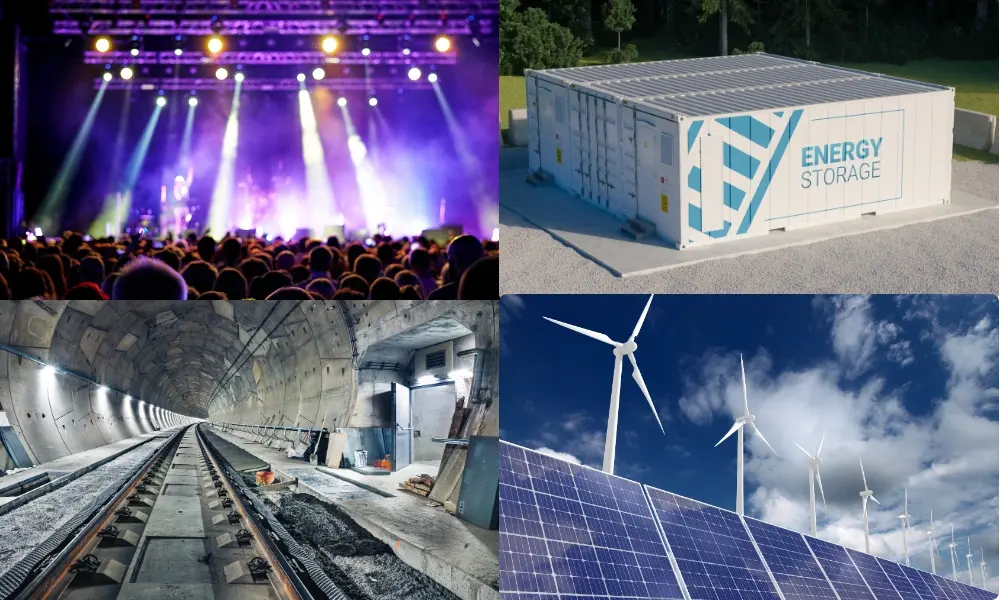

Với đặc tính kỹ thuật phù hợp, cáp nhôm đang trở thành giải pháp tối ưu cho nhiều hệ thống điện hiện đại, từ năng lượng tái tạo đến công trình công nghiệp nặng.

• Ngành công nghiệp đường sắt
• Công nghệ truyền thông
• Hệ thống nhiệt – điện kết hợp: hệ thống phân phối điện nội bộ, kết nối các thiết bị chuyển đổi nhiệt - điện
• Hệ thống điện mặt trời PV
• Hệ thống điện gió: kết nối tuabin gió đến trạm biến áp, hệ thống truyền tải điện từ các tuabin gió ngoài khơi
• Ứng dụng trong xây dựng nhà máy và công trình công nghiệp, nhà máy điện, trạm biến áp
• Ứng dụng trong hệ thống lưu trữ năng lượng

>>Xem thêm: Đặc điểm của dây cáp điện dùng cho ngành điện gió

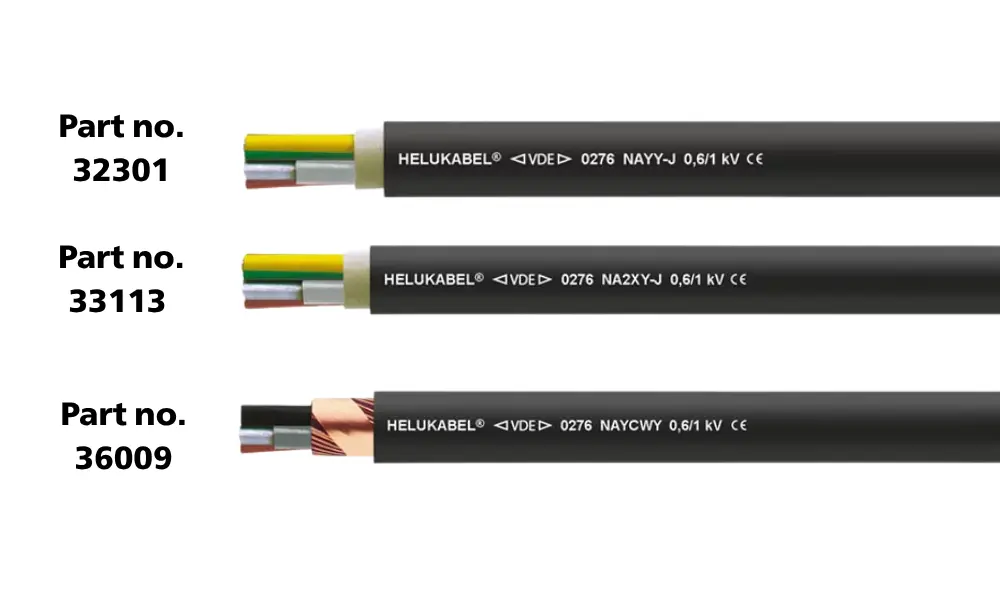

5.1 Dây nhôm RE/SE/SM 0,6/1KV

Các ký hiệu RE/SE/SM đề cập đến kiểu cấu trúc lõi dẫn điện của dây cáp điện, trong đó:

• RE (solid round conductor): lõi tròn, sợi cứng
• SE (solid sector conductor): dây dẫn hình cung tròn, sợi cứng
• SM (stranded sector conductor): dây dẫn hình cung tròn, sợi bện

Một số sản phẩm dây điện nhôm thuộc dòng này từ HELUKABEL như: NAYY (32301), NA2XY (33113), NAYCWY (36009).

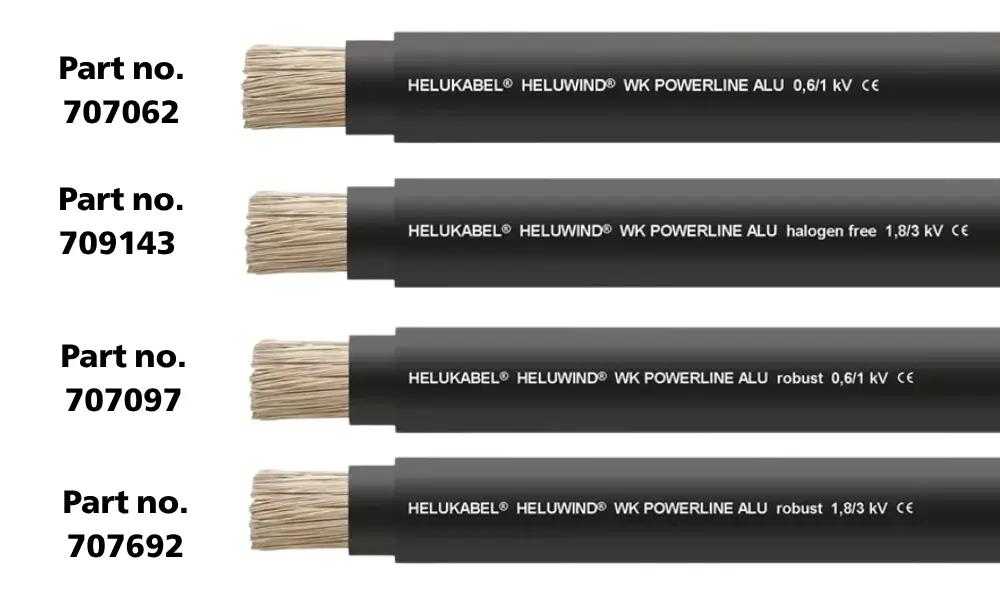

5.3 Dây điện nhôm HELUWIND® WK POWERLINE ALU

HELUWIND® WK POWERLINE ALU là dòng cáp điện nhôm mềm, cấu trúc nhiều sợi nhỏ, được thiết kế chuyên biệt cho các ứng dụng trong lĩnh vực kỹ thuật điện công nghiệp – đặc biệt là hệ thống cáp nguồn cho các nhà máy điện gió.

Với trọng lượng nhẹ hơn nhiều so với cáp đồng mềm, cùng với khả năng uốn linh hoạt cao, dòng cáp này mang lại nhiều lợi thế khi thi công trong các hệ thống đòi hỏi tiết kiệm không gian và giảm tải trọng cơ học.

Một trong những ưu điểm nổi bật nhất của HELUWIND® WK POWERLINE ALU là khả năng thi công liên tục theo chiều dài, giúp luồn cáp xuyên suốt toàn bộ thân tháp tuabin mà không cần chia đoạn theo tầng, giúp rút ngắn thời gian thi công.

Dòng cáp này có nhiều phiên bản khác nhau như:

• Phiên bản với mức điện áp 0,6/1kV và 1,8/3kV
• Phiên bản không chứa halogen, thân thiện với môi trường
• Phiên bản “robust” với lớp vỏ bọc làm từ vật liệu PUR đặc biệt, có khả năng chống mài mòn và chịu lực cơ học cao

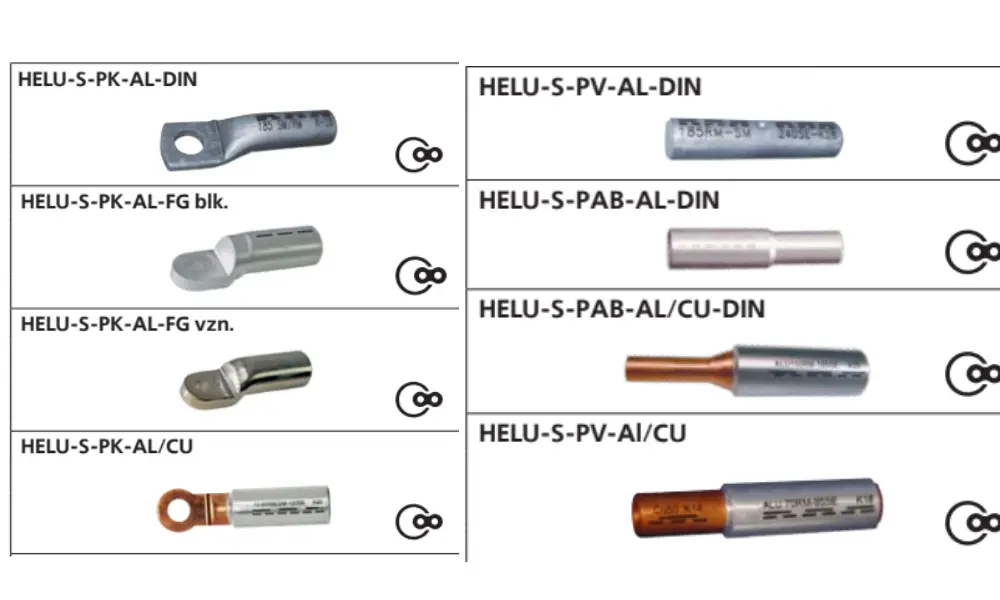

5.4 Giải pháp kết nối bằng nhôm và phụ kiện cáp của HELUKABEL

Một số giải pháp kết nối bằng nhôm của HELUAKBEL như:

• Cable lug (tạm dịch đầu cos dây điện): HELU-S-PK-AL-DIN (907865), HELU-S-PK-AL/CU (907568), HELU-S-PV-AL-DIN (907835)…
• Cable fitting
• Cable tool: WK-APW 18 Hydraulic Hand Press, C8-Crimp crimping dies
