Phân biệt đầu đực và đầu cái MC4-Evo 2A

Trong hệ thống điện mặt trời, MC4-Evo 2A là loại đầu nối cáp chuyên dụng giúp đảm bảo an toàn khi kết nối các tấm pin. Việc nhận biết chính xác đầu nối đực (male) và cái (female) không chỉ để lắp đặt đúng kỹ thuật mà còn mang lại nhiều lợi ích thiết thực cho toàn bộ hệ thống, điển hình như:

• Đảm bảo an toàn điện: Nếu đấu sai, dòng điện có thể gây chập hoặc làm hỏng hệ thống.
• Thuận tiện trong lắp đặt và bảo trì: Khi biết rõ đầu nào là dương (+), đầu nào là âm (–), quá trình thi công và kiểm tra sẽ nhanh chóng, hạn chế sai sót.
• Tương thích tiêu chuẩn quốc tế: MC4 được thiết kế đồng bộ, nên việc phân biệt giúp đảm bảo hệ thống hoạt động đúng chuẩn kỹ thuật.
• Tăng tuổi thọ hệ thống: Lắp đặt đúng cách giúp hạn chế tia lửa điện và giảm nguy cơ hỏng hóc đầu nối theo thời gian.

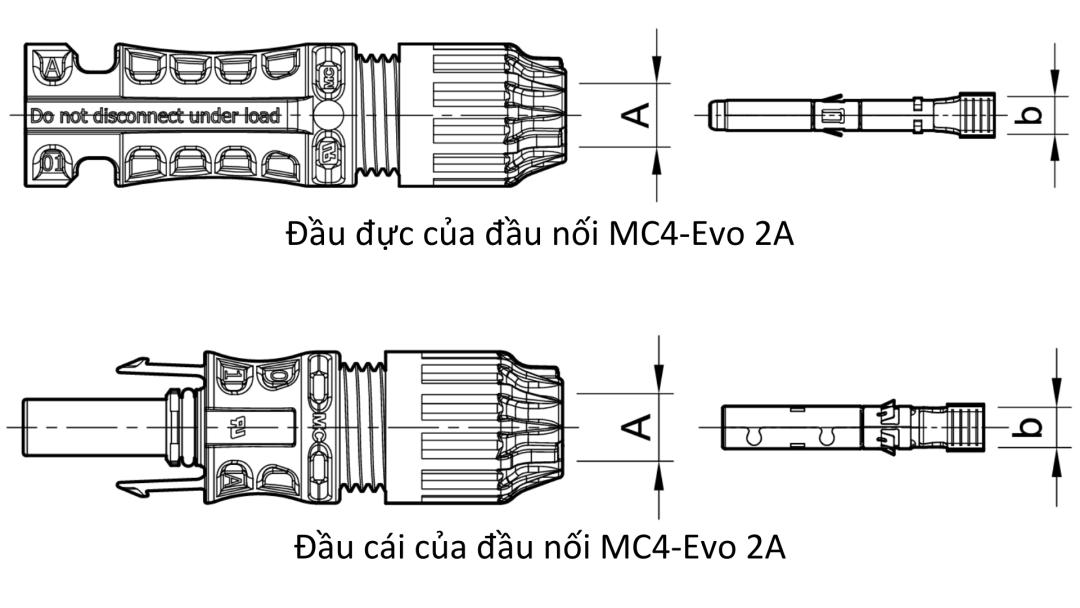

Theo tài liệu chính thức từ nhà sản xuất Stäubli, cách chính xác nhất để nhận biết đầu đực và đầu cái là dựa vào lõi cos bên trong:

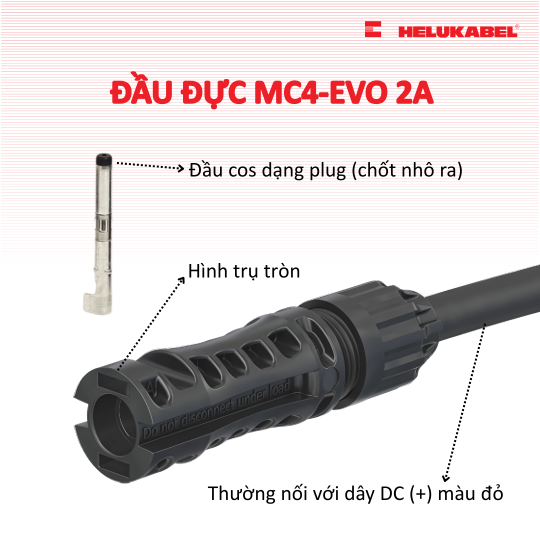

• Đầu đực: có lõi cos kim loại dạng plug – tức là chốt nhô ra.

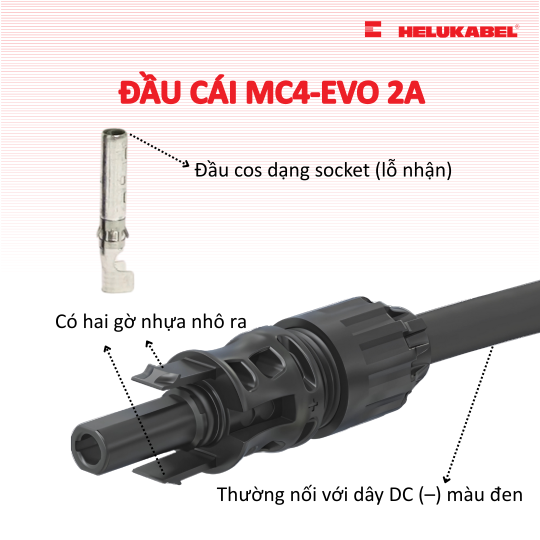

• Đầu cái: có lõi cos kim loại dạng socket – tức là lỗ rỗng để nhận plug.

Nếu quan sát phần vỏ ngoài đi cặp với đầu cos, bạn cũng có thể dễ dàng phân biệt:

• Đầu đực: thường có vỏ hình trụ tròn, khá gọn tay khi cầm.
• Đầu cái: thường có hai gờ nhựa nhô ra, dễ nhận diện khi cầm.

Khi xét về nguyên lý kết nối, sự khác biệt nằm ở:

• Lõi cos plug của đầu đực thường được đấu nối với dây DC dương (+) màu đỏ.
• Lõi cos socket của đầu cái thường được đấu nối với dây DC âm (–) màu đen.
• Khi kết nối, plug sẽ chui vào socket, sau đó khóa chặt bằng cơ cấu chốt nhựa để đảm bảo an toàn và chống tuột.

>>Xem thêm: Hướng dẫn lắp đặt jack kết nối MC4 trong hệ thống quang năng

Đầu nối cáp MC4-Evo 2A được sản xuất theo công nghệ Multilam của Stäubli, đạt các tiêu chuẩn chất lượng như TÜV và IEC. Đầu nối được thiết kế với độ bền cao, chống nước và bụi theo tiêu chuẩn IP65/IP68, bảo vệ tốt cho hệ thống điện quang điện ngoài trời và đảm bảo an toàn điện khi sử dụng.

HELUKABEL là nhà phân phối chính hãng cho sản phẩm đầu nối cáp MC4-Evo 2A của Stäubli tại Việt Nam, mang đến giải pháp kết nối chất lượng và đáng tin cậy cho ngành năng lượng mặt trời. Nếu bạn còn băn khoăn trong việc lựa chọn hoặc phân biệt đầu nối MC4-Evo 2A, hãy liên hệ ngay với chúng tôi để được tư vấn chi tiết và hỗ trợ nhanh chóng!
