Phân loại đầu nối cáp điện – Các loại đầu nối cáp thông dụng

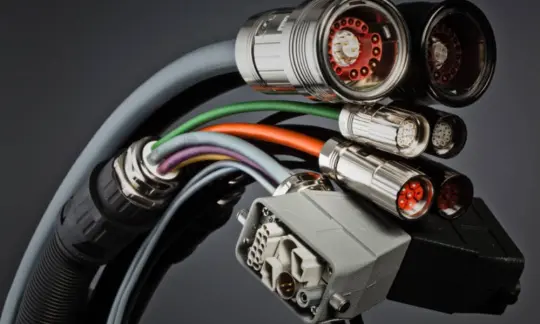

Đầu nối cáp thường được phân loại thành 3 loại dựa trên kiểu kết nối đầu cuối của chúng: đầu nối cáp bảng mạch với bảng mạch (board-to-board connectors), đầu nối dây cáp với dây cáp (cable/wire-to-cable-/wire connectors) và đầu nối dây cáp với bảng mạch (cable/wire-to-board connectors)

1.1 Đầu nối cáp bảng mạch với bảng mạch

Đầu nối bảng mạch với bảng mạch (board-to-board connectors) được sử dụng để kết nối các bảng mạch in (PCB – Printed Circuit Board) trực tiếp với nhau mà không cần cáp kết nối. Loại đầu nối này giúp tiết kiệm không gian, phù hợp với các hệ thống có diện tích hạn chế. Các mạch in PCB có thể được kết nối theo cấu hình song song hoặc vuông góc. Một loại đầu nối đặc biệt được gọi là đầu nối mezzanine (mezzanine connector) được dùng để kết nối hai PCB theo kiểu xếp chồng lên nhau, tạo thành cấu trúc xếp tầng.

1.2 Đầu nối dây cáp với dây cáp

Đầu nối dây cáp với dây cáp (wire-to-wire connectors) được sử dụng để kết nối hai dây cáp điện với nhau. Một đầu của đầu nối được kết nối vĩnh viễn với dây, trong khi đầu còn lại tạo thành một giao diện có thể tách rời. Kết nối vĩnh viễn có thể được thực hiện bằng cách sử dụng kỹ thuật bấm (crimping) hoặc tiếp điểm cách điện dịch chuyển (IDC - Insulation Displacement Contact). Trong phương pháp IDC, kết nối được thực hiện bằng cách đưa dây cách điện vào một khe của thanh kim loại đã được mài nhọn. Các cạnh sắc của thanh kim loại cắt xuyên qua lớp cách điện và tạo ra một kết nối kim loại- kim loại vững chắc giữa dây và thanh kim loại.

Dựa trên các loại đầu nối cáp cơ bản, đầu nối cáp điện thường được phân loại thành các kiểu khác nhau, với một số loại phổ biến:

2.1 Đầu nối tròn

Đầu nối tròn (circular connectors) được nhận diện qua vỏ hình trụ và mặt tiếp xúc tròn. Đây là loại đầu nối cáp điện chủ yếu được sử dụng để kết nối các cáp linh hoạt và có thiết kế nhỏ gọn, chiếm ít không gian. Cách bố trí các điểm tiếp xúc trên mặt tiếp xúc có thể đối xứng, không đối xứng, hình tròn hoặc theo đường thẳng, và tùy thuộc vào kiểu đầu nối, chúng có thể chứa từ một đến 100 chân cắm (pins).

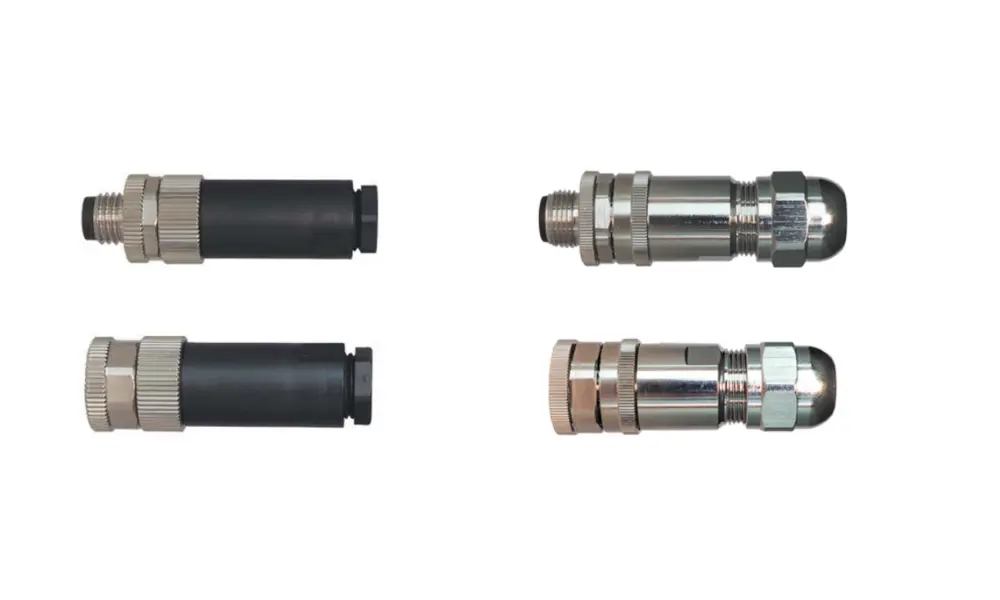

Đầu nối tròn M8 và M12 được sử dụng rộng rãi trong tự động hóa nhà máy, trung tâm gia công công nghiệp và dây chuyền sản xuất. Các loại đầu nối này là một phần của hệ thống điều khiển các cảm biến, bộ truyền động, các thiết bị I/O khác và các đầu nối van.

Tùy thuộc vào ứng dụng, các đầu nối này có sẵn trong phiên bản mã A với các số cực khác nhau. Các sản phẩm đầu nối tròn tại HELUKABEL hiện có sẵn với hai loại tiêu chuẩn: phiên bản kim loại có lớp chống nhiễu và phiên bản nhựa không có lớp chống nhiễu với khóa kim loại. Tất cả các tiếp điểm đều được mạ vàng, hoạt động trong dải nhiệt độ từ -40°C đến +85°C. Các đầu vít được sử dụng để kết nối lõi dây (có thể yêu cầu các lựa chọn thay thế).

Thông tin kỹ thuật về đầu nối cáp tròn phiên bản nhựa

Thông tin kỹ thuật về đâu nối tròn phiên bản kim loại

2.2 Đầu nối cáp mô đun

Đầu nối mô-đun tích hợp các hệ thống tiếp xúc tương tự hoặc khác nhau trong một lớp vỏ chung, thường được lắp ráp thành từng đơn vị mô-đun. Hệ thống tiếp xúc có thể bao gồm các tiếp điểm tín hiệu và nguồn. Một số loại còn tích hợp thêm hệ thống tiếp xúc sợi quang và/hoặc khí nén.

Việc sử dụng đầu nối mô-đun là một trong những yếu tố thúc đẩy sự bùng nổ của các dịch vụ truyền thông và dữ liệu trên toàn thế giới. Một trong những loại phổ biến nhất trong dòng thiết bị mô-đun là đầu nối RJ45. Các đầu nối cáp RJ45 chủ yếu được sử dụng để kết nối một thiết bị có hỗ trợ internet (chẳng hạn như máy tính) với một thiết bị mạng khác như máy chủ, router, modem, TV thông minh, máy chơi game và các thiết bị khác sử dụng giao thức Ethernet. Mạng Ethernet phổ biến trong cả môi trường công nghiệp và dân dụng. Việc kết nối cứng bằng thiết bị RJ45 cho phép tốc độ truyền dữ liệu cao hơn, đảm bảo tính ổn định và bảo mật trong quá trình truyền tải, khiến chúng cũng trở thành lựa chọn lý tưởng trong các ngành công nghiệp và nhà máy.

Các sản phẩm đầu nối cáp RJ45 nằm trong danh mục sản phẩm của HELUAKBEL với nhiều ưu điểm nổi bật sau:

• Đa dạng kiểu kết nối: Các đầu nối cáp RJ45 có các kiểu kết nối khác nhau như thẳng, góc 90°, góc 45°, góc 145° và kiểu PushPull, phù hợp với nhiều yêu cầu lắp đặt khác nhau.

• Số lượng chân linh hoạt: Sản phẩm có các loại đầu nối với số chân 4, 6 và 8, đáp ứng nhiều ứng dụng truyền dẫn tín hiệu và dữ liệu khác nhau.

• Các đầu nối cáp RJ45 được thiết kế theo tiêu chuẩn PROFINET và TIA 568 A/B, đảm bảo khả năng kết nối đồng nhất trong các hệ thống công nghiệp và mạng dữ liệu.

• Chịu tải cao: Đầu nối cáp RJ45 của HELUKABEL hỗ trợ nhiều loại dây với đường kính lõi và cáp khác nhau, từ các dây cáp nhỏ với đường kính lõi tối đa 1,6 mm đến dây cáp lớn với đường kính tối đa lên đến 8 mm.

• Khả năng chống nước và bụi (IP67): Một số đầu nối có tiêu chuẩn bảo vệ IP67, cho phép sử dụng trong các môi trường công nghiệp khắc nghiệt, nơi có yêu cầu chống bụi và chống nước cao.

• Phù hợp với các loại dây dẫn khác nhau: Đầu nối cáp điện RJ45 của HELUKABEL hỗ trợ cả dây dẫn rắn (solid) và dây dẫn mềm (stranded) với nhiều cấp AWG, từ 22 AWG đến 24 AWG.

>>Xem thêm: Đầu nối cáp mạng RJ45 là gì? Ứng dụng của đầu nối RJ45

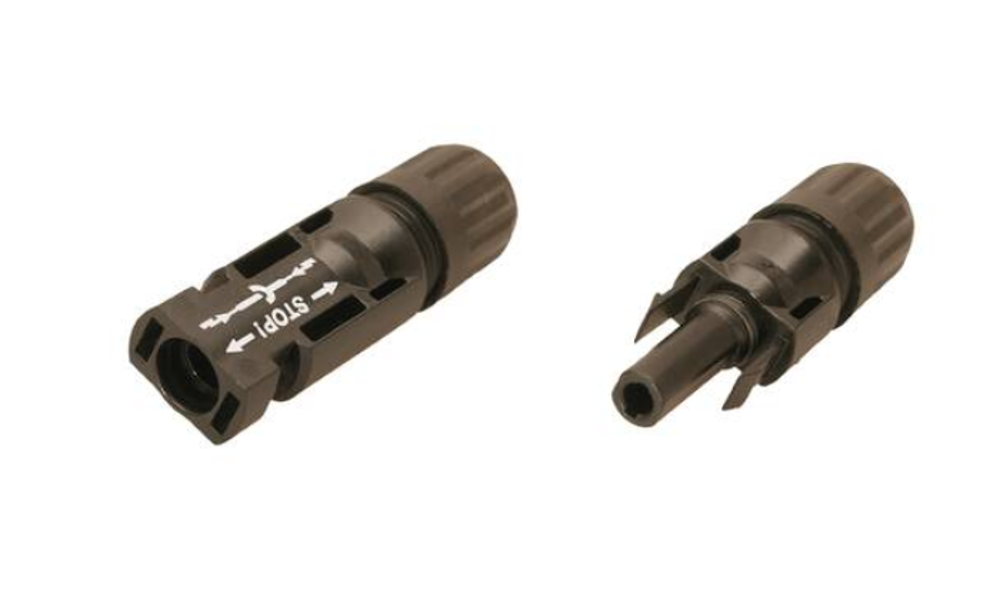

2.3 Đầu nối cáp DC MC4

MC4, viết tắt của “Multi-Contact, 4mm,” là tiêu chuẩn kết nối trong lĩnh vực năng lượng tái tạo. Hầu hết các tấm pin năng lượng mặt trời lớn đều sử dụng các đầu nối cáp DC MC4. Đây là loại vỏ tròn bằng nhựa với một dây dẫn duy nhất trong cấu hình cặp đầu nối đực/cái, được phát triển bởi Công ty Stäubli (tiền thân la Multi-Contact), nhà sản xuất chính thức của các đầu nối MC4.

Đầu nối cáp MC4 DC được liên kết với nhau thông qua các thiết bị khóa có rãnh, trong một số trường hợp cần đến công cụ đặc biệt để ngắt kết nối. Cơ chế khóa này giúp ngăn chặn các dây cáp bị kéo rời ra một cách vô tình. Ngoài ra, đầu nối cáp MC4 DC còn có khả năng chống chịu thời tiết, chống tia UV, và được thiết kế để sử dụng lâu dài ngoài trời.

HELUKABEL nhà cung cấp chính thức của các sản phẩm đầu nối cáp DC MC4 của Tập đoàn Stäubli tại thị trường Việt Nam. Người dùng có thể tiến hành đặt mua sản phẩm đầu nối cáp DC MC4-Evo 2A tại cửa hàng trực tuyến của chúng tôi!

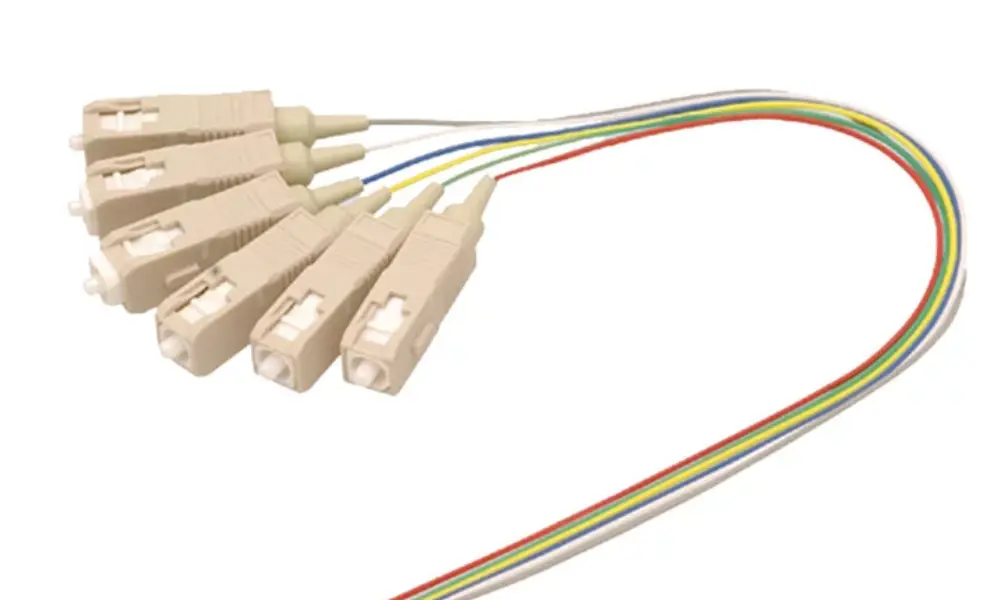

2.4 Đầu nối cáp quang

Môi trường truyền dẫn của đầu nối cáp quang là sợi quang làm từ thủy tinh hoặc nhựa. Các sợi quang này cần phải được căn chỉnh và kết nối với độ chính xác cực cao (dưới mức micromet) để đảm bảo truyền tải tín hiệu quang học. Điều này được thực hiện nhờ vào các ống định vị (ferrule - ống dẫn hướng có độ chính xác cao) có thể kết nối với nhau qua đầu nối dạng tròn hoặc chữ nhật. Phương pháp này cho phép kết nối từ một đến 100 sợi quang.

Sự tiến bộ của kỹ thuật và các ứng dụng mới đã dẫn đến sự phát triển của nhiều kiểu đầu nối cáp quang khác nhau (bao gồm LC, SC, F-SMA, MPO, MTRJ) và các cơ chế kết nối (như kéo-đẩy, lắp xoay, vít, và khóa gài).

HELUKABEL cung cấp nhiều loại đầu nối cáp quang khác nhau. Các loại đầu nối cáp quang này được thiết kế đặc biệt cho các ứng dụng công nghiệp (ứng dụng nhẹ hoặc nặng) và được sử dụng cho nhiều loại các quang khác nhau như POF, HCS, MultiMode. Chúng có thể được lắp ráp trực tiếp tại hiện trường và, tùy thuộc vào từng loại, có sẵn các phiên bản kẹp, ép, dán keo hoặc hàn nóng.

Bên cạnh đó, HELUKABEL cũng cung cấp các sản phẩm phích cắm và bộ chuyển đổi sợi quang, giúp dễ dàng kết nối hoặc tháo rời cho đầu ra của thiết bị hoặc các trung tâm phân phối.

>>Xem thêm: Danh mục dây cáp quang, đầu nối cáp quang của HELUKABEL
