Tìm hiểu về cách chống nhiễu cho dây tín hiệu

Ngày nay, trong các nhà máy sản xuất, nhiều kỹ sư gặp khó khăn với tình trạng tín hiệu bị chập chờn và không ổn định. Điều này gây ảnh hưởng rất nhiều đến hệ thống sản xuất, làm giảm chất lượng sản phẩm đầu ra. Có nhiều nguyên nhân dẫn đến tình trạng này, trong đó, nguyên nhân phổ biến nhất là do lựa chọn dây cáp điện không phù hợp, dây cáp không được bọc chống nhiễu hoặc không trang bị giáp bảo vệ sẽ dễ dàng bị nhiễu trong quá trình truyền tải tín hiệu.

Cách chống nhiễu cho dây tín hiệu và giáp bảo vệ đóng vai trò quan trọng

Nhiễu trong truyền dẫn tín hiệu là lỗi không mong muốn, hiện tượng này làm suy hao tín hiệu truyền tải từ điểm phát đến điểm nhận. Từ đó, chất lượng tín hiệu nhận được ở điểm cuối không còn được đảm bảo chính xác. Để ngăn chặn tình trạng này xảy ra, việc thiết kế lớp chống nhiễu là cách để hạn chế các lỗi, đảm bảo được chất lượng tín hiệu từ điểm phát đến điểm nhận chính xác và ổn định. Bài viết sau đây của HELUKABEL sẽ giới thiệu về cách chống nhiễu cho dây tín hiệu.

>>Xem thêm: Chống nhiễu cho dây tín hiệu và những thông tin cần biết

1. Các loại vỏ bọc chống nhiễu cho dây tín hiệu

Có nhiều cách chống nhiễu cho dây tín hiệu khác nhau nhưng xét về cơ bản thì có 2 phương thức sau:

  • Chống nhiễu bên trong (nhiễu lẫn nhau) hay bên ngoài (nhiễu từ thiết bị khác)
  • Chống nhiễu tần số cao hoặc thấp

Hiện tại, có 3 cách chống nhiễu cho dây tín hiệu cơ bản bao gồm: bọc lá nhôm (Al foil); lưới đồng mạ thiếc (Tinned copper braid); nhiều sợi nhỏ bao bọc tạo dạng xoắn ốc.

Lá nhôm (Al foil): sử dụng lá nhôm để chống nhiễu ở tần số cao với tỷ lệ bao phủ (Coverage) 100%, vòng lặp chồng lấn (Overlap) 25-35%.

  • Ưu điểm: Giá thành thấp, sản xuất nhanh
  • Nhược điểm:
  • Lá nhôm dễ bị gãy, tổn thương.
  • Không thích hợp dùng trong không gian hẹp hoặc các máy móc, dây chuyền có độ rung nhiều vì bán kính uốn cong kém.

Lưới đồng mạ thiếc (Tinned copper braid): sử dụng sợi đồng mạ thiếc có đường kính nhỏ bện lại với nhau, chống nhiễu tần số thấp với tỷ lệ bao phủ > 85%.

  • Ưu điểm: Có tính mềm dẻo, linh hoạt cao
  • Nhược điểm: Giá thành cao, sản xuất chậm

Nhiều sợi nhỏ bao bọc xung quanh dạng xoắn ốc: sử dụng sợi đồng hoặc đồng mạ thiếc tỷ lệ bao phủ > 85%.

  • Ưu điểm: Dành cho những ứng dụng có độ xoắn, linh hoạt cao như robot
  • Nhược điểm: Giá thành cao, sản xuất chậm.

Ngoài ra, bọc chống nhiễu cho dây tín hiệu còn được làm từ lá đồng hoặc lưới đồng hay kết hợp cả hai.

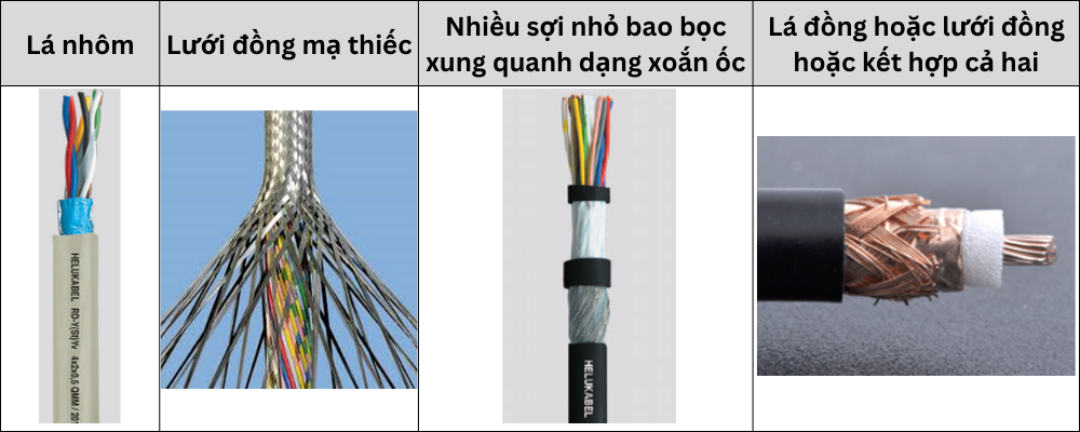

Những cách chống nhiễu cho dây tín hiệu

2. Sự chắc chắn của lớp giáp bảo vệ

Bên cạnh cách chống nhiễu cho dây tín hiệu bằng lớp bọc chống nhiễu, giáp bảo vệ là một áo khoác bên ngoài hoặc bên trong với đặc tính chống lại tác động có tính chất gây hại từ bên ngoài. Giáp bảo vệ trong dây điều khiển được xem là hàng rào bảo vệ, màn chắn có độ cứng nhất định, độ cứng này phải có khả năng chịu được tác động của ngoại lực, chẳng hạn như lực đè hoặc lực nén. Từ đó, bảo vệ được sự toàn vẹn của các thành phần bên trong của dây cáp điện,

giúp dây dẫn không bị biến dạng, móp méo, đặc biệt là bảo vệ vỏ bọc cách điện và lõi dẫn điện.

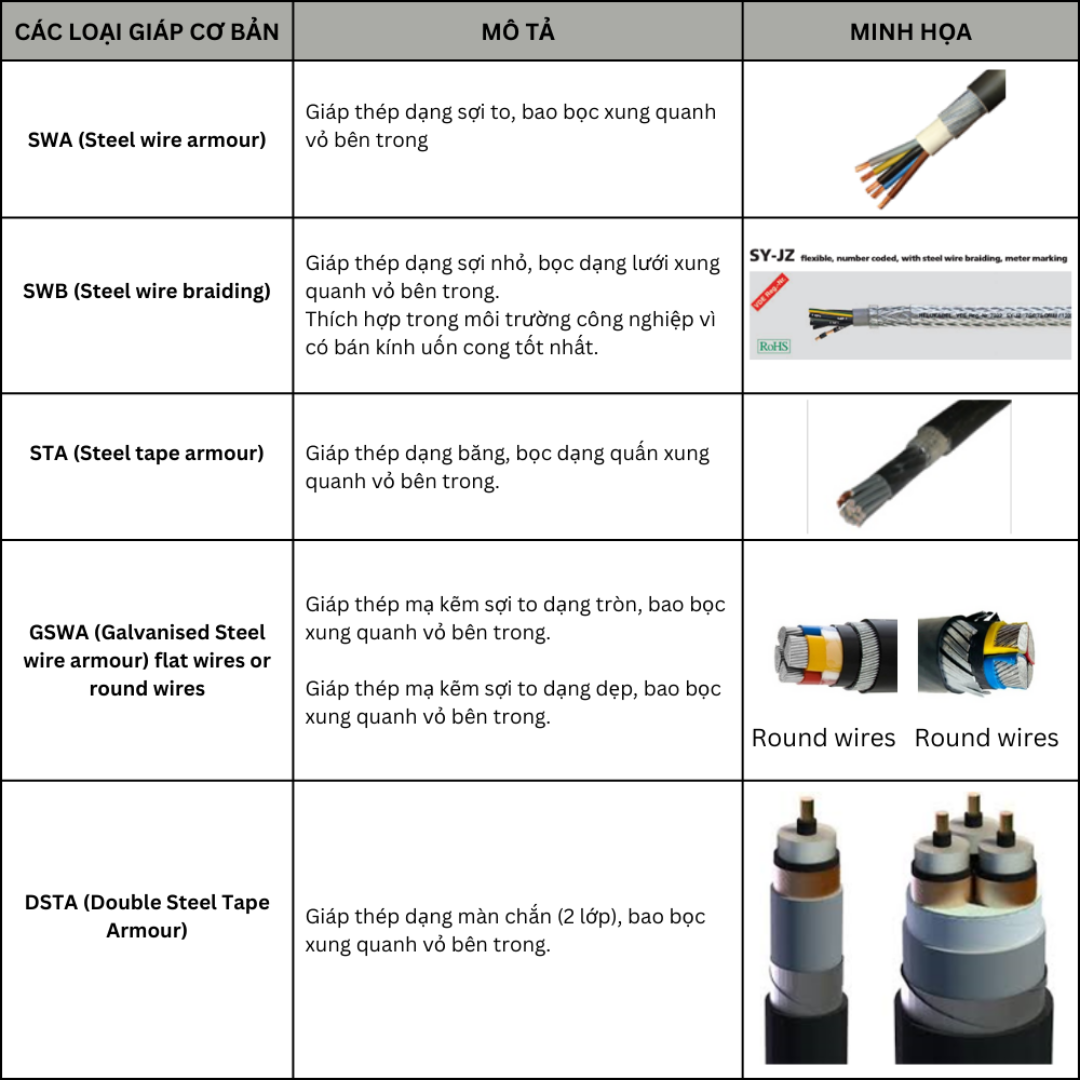

Một số loại giáp bảo vệ cơ bản bao gồm: Steel wire armour; Steel wire braiding; Steel tape armour; Galvanised Steel Wire Armour và Double Steel Tape Armour. Hãy cùng theo dõi bảng mô tả bên dưới để hiểu hơn về các loại giáp bảo vệ này.

Các loại giáp cơ bản

Tùy vào yêu cầu kỹ thuật của từng lĩnh vực, bạn có thể lựa chọn cách chống nhiễu cho dây tín hiệu và lớp giáp phù hợp để đảm bảo hiệu suất của nhà máy luôn vận hành ổn định. Nếu bạn đang muốn tìm kiếm giải pháp dây cáp tín hiệu được trang bị lớp chống nhiễu và giáp bảo vệ và cần được tư vấn rõ hơn về kỹ thuật để lựa chọn, hãy liên hệ cho đội ngũ kỹ sư của chúng tôi để được hỗ trợ và tư vấn bất kỳ lúc nào.

>>Xem thêm: Top các dòng dây cáp điện công nghiệp thông dụng

Nếu vẫn còn băn khoăn, đừng quên liên hệ ngay đội ngũ kỹ sư của HELUKABEL Việt Nam để được giải đáp chi tiết.
