Cáp dữ liệu đạt chuẩn UL là gì? Ưu điểm của cáp dữ liệu UL

Người dùng cáp dữ liệu hiện nay ngày càng yêu cầu các thông số về điện áp và chứng nhận từ tổ chức kiểm định và tiêu chuẩn hóa của Hoa Kỳ – Underwriters Laboratories (UL). Tuy nhiên, cáp dữ liệu không được thiết kế để truyền tải dòng điện lớn, cũng như không được sử dụng cho mục đích này trong thực tế. Xu hướng này xuất phát từ một nguyên nhân khác – đó là quá trình lắp đặt trong các hệ thống máng cáp (cable tray).

CÁP DỮ LIỆU – CÁP CHỐNG NHIỄU VỚI TIÊU CHUẨN UL 600 VOLTS

1. Máng cáp và ảnh hưởng đến yêu cầu kỹ thuật của cáp dữ liệu

Hệ thống máng cáp (cable tray)

Hệ thống máng cáp (cable tray)

1.1 Cấu tạo và chức năng của máng cáp (cable tray)

Máng cáp thường được dùng trong hệ thống điện tòa nhà, nhưng cũng rất phổ biến trong ngành cơ khí và tự động hóa công nghiệp. Đây là cấu trúc đỡ dùng để sắp xếp các loại cáp điện và dây dẫn, thường làm bằng thép tấm, inox hoặc nhựa kỹ thuật. Máng cáp thường có nhiều ngăn riêng biệt, giúp kỹ thuật viên đi dây theo từng nhóm chức năng hoặc cấp điện áp khác nhau. Giữa các ngăn thường có tấm chắn chống nhiễu, nhằm tránh ảnh hưởng từ sóng điện từ.

1.2 Tình huống thực tế khi lắp đặt cáp dữ liệu

Việc máng cáp được xếp vào hệ thống điện của máy móc hay tòa nhà sẽ do kiểm định viên UL quyết định. Khi thi công lắp đặt cáp dữ liệu mới tại nhà xưởng đã có sẵn hệ thống máng cáp, nhiều khi ngăn chuyên dùng cho cáp dữ liệu không còn trống. Lúc này, kỹ thuật viên buộc phải đi cáp ở ngăn bên cạnh – nơi có thể đang chứa cáp nguồn với điện áp định mức lên đến 600V, thậm chí có trường hợp lên đến 1000V.

>>Xem thêm: Cáp dữ liệu là gì? Hướng dẫn lựa chọn cáp dữ liệu

2. Yêu cầu về độ bền điện môi khi đi chung máng cáp

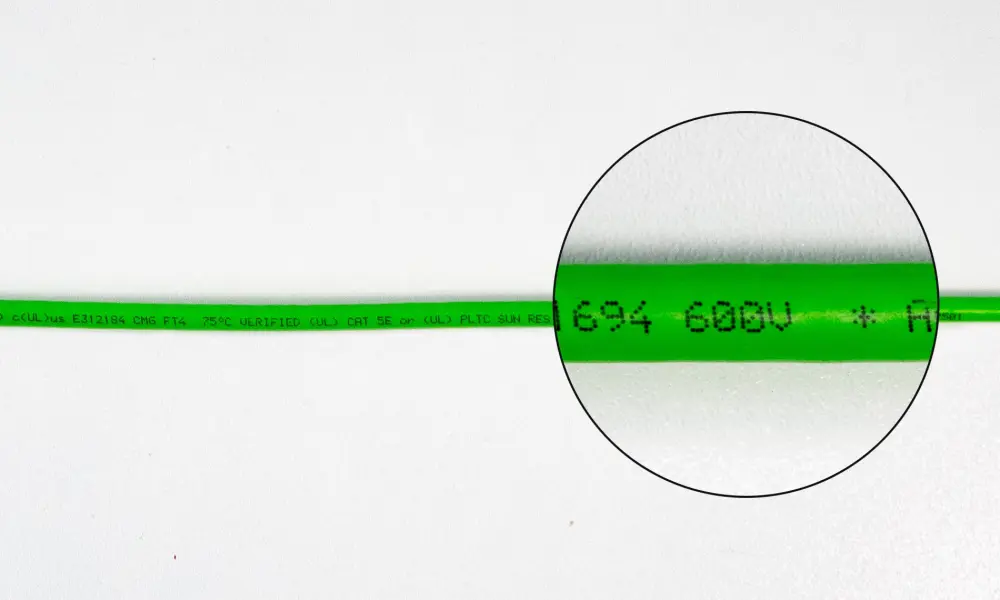

Một trong những điều mà tại HELUKABEL chúng tôi đã làm là cung cấp cho các cáp Ethernet của dòng PROFInet với các chứng chỉ UL bổ sung, được gọi là AWM, cho phép in các thông số kỹ thuật điện áp

Một trong những điều mà tại HELUKABEL chúng tôi đã làm là cung cấp cho các cáp Ethernet của dòng PROFInet với các chứng chỉ UL bổ sung, được gọi là AWM, cho phép in các thông số kỹ thuật điện áp

2.1 Tiêu chuẩn UL và mức điện áp chịu đựng

Đây chính là lúc tiêu chuẩn UL được áp dụng: UL yêu cầu tất cả các loại cáp được lắp đặt trong cùng một ngăn máng phải có cùng mức độ bền điện môi (dielectric strength). Mặc dù các loại cáp dữ liệu, cảm biến hoặc cáp bus không vận hành ở mức điện áp 600V, nhưng vẫn bắt buộc phải ghi chú khả năng chịu điện áp tương đương trên nhãn cáp. Nếu không có thông tin này, kiểm định viên UL có thể từ chối cấp chứng nhận, hoặc bên thi công sẽ phải sử dụng thêm ống bảo vệ hoặc thay thế loại cáp khác để đạt yêu cầu kiểm định.

2.2 Xung đột giữa tiêu chuẩn UL và nhu cầu thực tế

Tuy nhiên, tiêu chuẩn UL444 – vốn thường áp dụng cho hệ thống cáp trong tòa nhà – lại nghiêm cấm việc in thông tin điện áp trên cáp truyền thông, điều này mâu thuẫn với nhu cầu thực tế của người dùng, khi ngày càng nhiều khách hàng mong muốn có thông tin điện áp rõ ràng trên vỏ cáp.

3. Giải pháp từ HELUKABEL: Chứng nhận UL AWM cho cáp dữ liệu

Để đáp ứng nhu cầu đó, HELUKABEL đã trang bị thêm chứng nhận UL dạng AWM (Appliance Wiring Material) cho các dòng cáp Ethernet thuộc series PROFInet. Các hướng dẫn kỹ thuật này – vốn được áp dụng trong lĩnh vực dây điện máy móc và thiết bị – cho phép cáp đạt được độ bền điện môi cao hơn và có thể in thông tin điện áp lên vỏ cáp theo yêu cầu của UL.

>>Xem thêm: Danh mục cáp ethernet và cáp BUS của HELUKABEL

Tuy nhiên, điều này không có nghĩa là người dùng có thể tùy ý đi chung cáp dữ liệu và cáp nguồn. Bởi vì chứng nhận UL chỉ kiểm tra khả năng chịu điện áp (dielectric strength), chứ không bao gồm kiểm tra khả năng tương thích điện từ (EMC). Do đó, dù cáp đã được mở rộng chứng nhận, việc đi chung cáp dữ liệu và cáp nguồn vẫn nên được hạn chế hoặc giữ khoảng cách, nếu có thể. Trong trường hợp bắt buộc phải đi chung do giới hạn không gian, kỹ thuật viên cần tiến hành kiểm tra EMC để tránh nguy cơ nhiễu tín hiệu.

CategoryPart no.Sản phẩmDùng cho máng cápĐiện áp 600V
5800653PROFInet A CAT.5e SF/UTP PVC STATICxx
800654PROFInet B CAT.5e SF/UTP PVC FLEXxx
805654PROFInet B CAT.5e SF/UTP FRNC FLEXxx
11007800PROFInet R+ CAT.5e SF/UTP PUR ROBOTIC x
11007779100S CAT.5e 1000 V SF/UTP PUR CHAIN x
6805655250IND CAT.6 CMG SF/UTP PVC STATICx
803387250S CAT.6 CMX SF/UTP PUR CHAIN x
6A11007776500IND CAT.6A S/FTP PVC STATICxx
805704500S CAT.6A SF/FTP PVC CHAINx
805548500S CAT.6A SF/FTP SLIM PUR CHAIN x
7801197600IND CAT.7e S/FTP PUR STATIC x
11007775600IND CAT.7e S/FTP FRNC STATIC x
8056841000IND CAT.7A S/FTP PUR ROBUSTFLEX x
SK 801982 CAN Bus x
800649 Profibus L2xx
11007895Profibus SK x

4. Yêu cầu tiêu chuẩn UL cũng áp dụng cho hệ thống cáp trong máy móc

4.1 Ứng dụng UL trong xích dẫn cáp (drag chain)

Dù hệ thống dây cáp được lắp đặt cho máy móc công nghiệp hay cho tòa nhà, thì việc áp dụng tiêu chuẩn nào là do kiểm định viên quyết định. Trong ngành chế tạo máy và hệ thống sản xuất, xích dẫn cáp (drag chain) thường được sử dụng để đi cả cáp nguồn lẫn cáp dữ liệu – về bản chất, chúng là một dạng "máng cáp di động". Tuy nhiên, UL không có một tiêu chuẩn cố định nào dành riêng cho cấu hình của xích dẫn cáp, vì vậy phần lớn sẽ phụ thuộc vào đánh giá của kiểm định viên.

>>Xem thêm: Các loại dây cáp HELUKABEL dành cho xích dẫn cáp

4.2 Xu hướng kiểm định mới từ UL

Trong những năm gần đây, khoảng 30% kiểm định viên của UL đã mở rộng yêu cầu về điện áp tương đương từ hệ thống máng cáp sang cả hệ thống dây cáp máy móc và xích dẫn cáp. Ngày càng nhiều trường hợp – khi không thể đi riêng cáp nguồn và cáp dữ liệu – yêu cầu các loại cáp phải có độ bền điện môi tương đương. Do đó, nhu cầu sử dụng các loại cáp có chứng nhận UL phù hợp cũng đang tăng cao.

Với danh mục sản phẩm đa dạng gồm cáp dữ liệu, cáp mạng và cáp bus, được chứng nhận theo cả hai tiêu chuẩn UL444 và AWM, HELUKABEL cung cấp giải pháp tối ưu cho mọi ứng dụng – bao gồm cả yêu cầu về độ bền điện môi theo tiêu chuẩn UL.
