Tiêu chuẩn UL/CSA là gì? Dây cáp điện đạt chuẩn UL/CSA của HELUKABEL

1.1 Tiêu chuẩn UL ở cáp điện là gì?

Chứng nhận UL (viết tắt của Underwriters Laboratories) là chứng chỉ xác nhận rằng một sản phẩm – chẳng hạn như cáp điện – đã đáp ứng đầy đủ các tiêu chuẩn về an toàn và hiệu suất do UL thiết lập. Underwriters Laboratories (UL) là tổ chức đánh giá an toàn có uy tín toàn cầu, nổi tiếng với hệ thống tiêu chuẩn khắt khe. Khi bạn nhìn thấy cụm từ “UL Listed” (Được UL liệt kê) hoặc “UL Recognized” (Được UL công nhận) trên sợi cáp, điều đó đồng nghĩa với việc sản phẩm đã vượt qua các quy trình đánh giá nghiêm ngặt.

Mục tiêu chính của việc chứng nhận UL cho cáp điện là nhằm đảm bảo rằng sản phẩm hoạt động an toàn trong phạm vi ứng dụng đã định sẵn. Dù được lắp đặt trong nhà dân dụng, tòa nhà văn phòng, hay nhà máy công nghiệp nặng, cáp điện có chứng nhận UL đều mang lại sự yên tâm cho người sử dụng, đồng thời giảm thiểu rủi ro liên quan đến sự cố điện như quá tải, chập cháy hoặc rò rỉ điện.

>>Xem thêm: Cấu tạo cơ bản của cáp điện - Các loại cáp điện dùng trong công nghiệp

1.2 Cáp điện “UL Listed” và “UL Recognized”

Chứng nhận UL Recognized áp dụng cho các thành phần linh kiện, ví dụ như AWM – Appliance Wiring Material (vật liệu dây dẫn trong thiết bị). Thông tin về chứng nhận này được hiển thị trên “Yellow Card” (Thẻ vàng UL).

Các loại dây này thường được sử dụng làm linh kiện bên trong các sản phẩm đã có chứng nhận UL khác. Việc chấp nhận cuối cùng phụ thuộc vào toàn bộ hệ thống và cách sử dụng thực tế trong nhà máy hoặc máy móc.

Ngược lại, UL Listed là dạng chứng nhận tiêu chuẩn đầy đủ, áp dụng cho hệ thống đi dây trong tòa nhà, thiết bị nhà xưởng và lắp đặt ngoài hiện trường. Tùy theo mức độ chống cháy và môi trường sử dụng, các loại cáp sẽ được phân theo các chuẩn như: CM (Communications cable), CMG (General Purpose), CMX (Residential use or restricted use).

Ưu điểm lớn nhất của chứng nhận UL Listed là tính phổ biến và mức độ chấp nhận cao tại hiện trường. Việc lựa chọn cáp điện UL Listed cũng giúp giảm chi phí phát sinh do phải thay đổi thiết kế, lắp đặt lại hoặc tranh chấp khi kiểm định tại hiện trường.

>>Tìm hiểu thêm: Một số thuật ngữ về cáp điện - Những câu hỏi thường gặp về cáp điện

1.4 Phân loại AWM (AWM Style)

Dây dẫn thiết bị (AWM - Appliance Wiring Material) là một danh mục rộng lớn của dây và cáp điện, bao gồm nhiều kiểu cấu tạo khác nhau.

Underwriters Laboratories (UL) phân loại AWM là "Linh kiện được công nhận" (Recognized Component), thường được sử dụng trong các sản phẩm đã được UL liệt kê (UL Listed) hoặc phân loại (UL Classified). UL chia dây AWM thành 5 nhóm chính, dựa trên các tiêu chí:

• Số lõi: dây đơn hay dây nhiều lõi
• Loại vật liệu: cách điện nhiệt dẻo (thermoplastic) hay nhiệt rắn (thermoset)
• Phương pháp sản xuất: ép cách điện, bọc vỏ ngoài hoặc lớp phủ bảo vệ

2.1 Tiêu chuẩn CSA ở cáp điện là gì?

Tiêu chuẩn CSA là chuẩn mực kỹ thuật của Canada, được ban hành bởi Hiệp hội Tiêu chuẩn Canada (Canadian Standards Association). Tương tự như tiêu chuẩn UL của Mỹ, CSA thiết lập các yêu cầu an toàn đối với sản phẩm điện – điện tử, bao gồm cả dây và cáp điện.

Chứng nhận CSA là dấu hiệu quan trọng về chất lượng đối với các sản phẩm được phân phối tại thị trường Canada, đảm bảo rằng sản phẩm đã đáp ứng các yêu cầu và bài kiểm tra an toàn nghiêm ngặt do CSA quy định.

Những loại cáp đạt chứng nhận CSA được thiết kế để tuân thủ các tiêu chuẩn an toàn cao nhất, nhằm bảo vệ người dùng và giảm thiểu rủi ro trong quá trình sử dụng.

2.3 Một số phân loại dây cáp điện theo CSA

Các dòng cáp đạt chuẩn CSA được thiết kế riêng biệt để phù hợp với từng môi trường và mục đích sử dụng cụ thể. Một số loại (category) tiêu biểu bao gồm:

• CSA TEW (Machine Tool Wire): Dùng cho hệ thống điều khiển công nghiệp và đấu nối thiết bị. Cáp có độ mềm dẻo cao, chống dầu và dung dịch làm mát tốt, giúp giảm hư hại cơ học trong môi trường vận hành máy móc.
• CSA AC90 (Cáp bọc giáp): Là loại cáp bọc giáp linh hoạt, cung cấp bảo vệ cơ học bổ sung, phù hợp cho hệ thống đi dây lộ thiên hoặc âm tường.

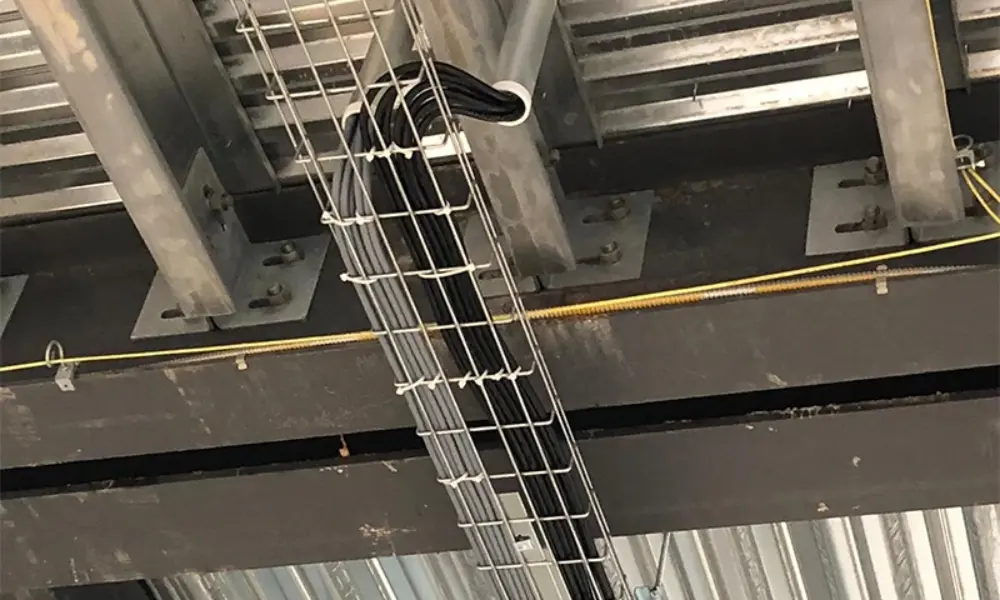

• CSA TC (Tray Cable): Dùng cho mạch điện lực và mạch điều khiển, được thiết kế với lớp vỏ nhiệt dẻo chống cháy, đảm bảo an toàn trong các máng cáp và hệ thống công nghiệp.
• CSA SOOW (Dây nguồn di động – Service Cord): Sử dụng với thiết bị và dụng cụ điện di động, có khả năng chống dầu, hóa chất và mài mòn, lý tưởng cho môi trường làm việc khắc nghiệt.

2.4 Các tiêu chuẩn CSA phổ biến ở dây cáp điện

Một số tiêu chuẩn CSA phổ biến, thường gặp ở các loại cáp điện bao gồm:

• CSA FT1: CSA FT1 là phép thử chống cháy quy mô nhỏ, được áp dụng cho mẫu cáp hoàn chỉnh theo phương thẳng đứng. Mục tiêu của thử nghiệm là đánh giá khả năng tự dập lửa của cáp – tức là tốc độ mà cáp ngừng cháy sau khi ngừng tiếp xúc với ngọn lửa trực tiếp.
• CSA C22.2 No 127: Quy định các yêu cầu đối với dây dẫn thiết bị (Appliance Wiring Material - AWM), đảm bảo an toàn và hiệu suất trong nhiều ứng dụng khác nhau, bao gồm thiết bị gia dụng và thiết bị công nghiệp.
• CSA C22.2 No 210: Bao gồm các yêu cầu kỹ thuật đối với cáp điện lực và cáp điều khiển, bao gồm các yếu tố như vật liệu cách điện, vật liệu dẫn điện và phương pháp thử nghiệm, nhằm đảm bảo độ tin cậy và an toàn trong các hệ thống điện.

4.1 Dây cáp UL758

• Cáp ethernet: 500IND CAT.6A S/FTP PVC FLEX , 200IND CAT.5e SF/UTP PUR ROBUSTFLEX , 803295, 11007522 (Ethercat), 11018068 (SPE), 11019818 (SPE)
• Cáp điều khiển MEGAFLEX® 500 , JZ-600 / OZ-600 UL/CSA, JZ-604 TC TRAY CABLE / OZ-604 TC TRAY CABLE (69661)
• Cáp cho drag chain: MULTISPEED® 500-PVC UL/CSA , MULTISPEED® 500-PUR UL/CSA, MULTISPEED® 500-TPE UL/CSA
• Cáp lõi đơn: HELUKABEL® SINGLE CORE UL Style 1015 , HELUKABEL® SINGLE CORE UL Style 1007, FIVENORM, Single 600-J/-O

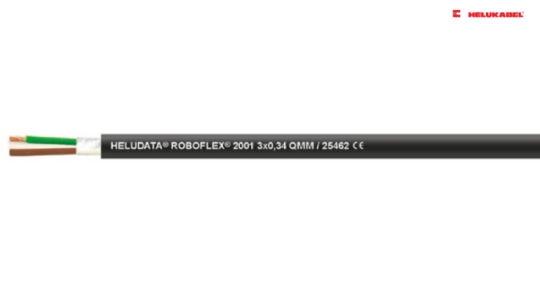

• Cáp robot: HELUDATA® ROBOFLEX® PUR UL/CSA , HELUCONTROL® ROBOFLEX® PUR UL/CSA, HELUPOWER® ROBOFLEX® PUR UL/CSA

4.4 Dây cáp điện UL4703

HELUPOWER® SOLARFLEX®-X RPVU90-CU được sử dụng để đấu nối các mô-đun năng lượng mặt trời. Cáp phù hợp để chôn trực tiếp dưới đất; khuyến nghị nên lắp đặt trong ống dẫn để tăng độ bền và an toàn. Nhiệt độ tối thiểu trong quá trình lắp đặt và thi công là -25°C.

Đây là loại cáp DC chuyên dụng cho hệ thống điện mặt trời, được thiết kế với vật liệu cách điện và vỏ bọc có khả năng chịu được điều kiện môi trường khắc nghiệt như tia UV, ozone, độ ẩm, và chênh lệch nhiệt độ lớn. Với lõi đồng mềm (CU), cáp đảm bảo khả năng dẫn điện tốt, giảm thất thoát năng lượng trong quá trình truyền tải điện năng từ tấm pin mặt trời đến inverter.

4.5 Một số loại dây cáp điện đạt chuẩn UL khác

• UL1277: Cáp điều khiển TRAYCONTROL® 500, TRAYCONTROL® 530, MULTIFLEX 600, TOPFLEX® 600 VFD
• UL1581: SUPERTRONIC®-310-PVC, SUPERTRONIC®-330 PURö, SUPER-PAAR-TRONIC 340-C-PUR
• UL83: TOPFLEX® 1000 VFD
• UL AWM Style 21223: TOPSERV® 109 PUR – Siemens, TOPSERV® 121 PUR
• UL AWM Style 20233: TOPGEBER 512 PUR
• UL62: HELUPOWER® SOOW, HELUPOWER® SJOOW
