Giải mã đặc điểm dòng cáp HELUDATA® UL 2919 qua lớp vỏ

HELUDATA® UL 2919 là dòng cáp dữ liệu đạt chứng nhận UL tiêu biểu của HELUKABEL. Dòng cáp này thường được sử dụng trong các ứng dụng tự động hóa công nghiệp và điều khiển quy trình, nổi bật với các đặc điểm được ký hiệu trên lớp vỏ ngoài của cáp như sau:

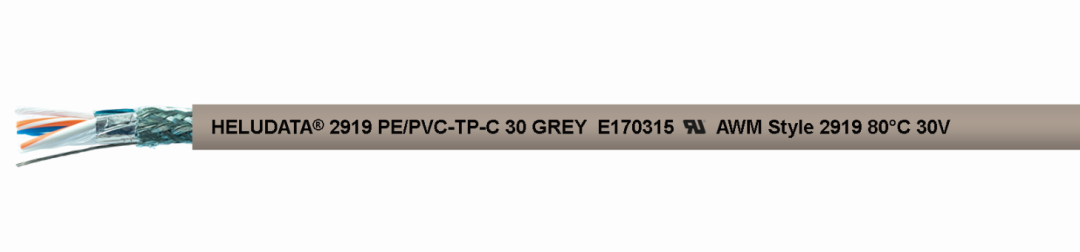

*Được minh họa bởi loại cáp HELUDATA® 2919 PE/PVC-TP-C 30 GREY.

Ký hiệu này thể hiện chất liệu cấu tạo lớp cách điện và lớp vỏ ngoài của cáp, cụ thể:

- PE (Polyethylene): Là chất liệu lớp cách điện bao quanh lõi đồng mềm mạ thiếc, giúp truyền tín hiệu ổn định, giảm suy hao.

- PVC (Polyvinyl Chloride): Là chất liệu lớp vỏ ngoài, mang lại cho cáp độ bền cơ học cao và khả năng chống chịu với các tác động môi trường.

Ký hiệu này mô tả cấu trúc lõi và khả năng chống nhiễu của cáp, trong đó:

- TP (Twisted Pair): Thể hiện cấu trúc lõi xoắn đôi với bước xoắn tối ưu, được bao bọc bởi lớp nhôm tráng nhựa, giúp giảm nhiễu điện từ (EMI) và nhiễu xuyên âm giữa các cặp dây.

- C: Cho thấy cáp có lớp bọc chống nhiễu (shielded), cụ thể là lớp lưới bện đồng mạ thiếc bao bọc toàn bộ lõi, giúp bảo vệ tín hiệu khỏi nhiễu bên ngoài. Nếu không có chữ “C”, tức là không có lớp bện chống nhiễu (unshielded).

GREY thể hiện màu vỏ ngoài của cáp, đó là màu xám – thường dùng cho các loại cáp dữ liệu hoặc tín hiệu điều khiển trong môi trường công nghiệp. Bên cạnh đó, trên lớp vỏ cáp HELUDATA® 2919 còn được in vạch chia mét (meter marking), giúp người dùng dễ dàng đo lường và cắt chiều dài cáp chính xác trong quá trình lắp đặt.

Hai ký hiệu này liên quan đến chứng nhận UL (Underwriters Laboratories), theo đó:

- E170315: Là mã chứng nhận UL File Number dành cho HELUKABEL GmbH, xác nhận rằng hãng là nhà sản xuất được UL công nhận chính thức. Mã này dùng để tra cứu nhằm xác minh tính xác thực của sản phẩm.

- UL Style 2919: Là mã tiêu chuẩn kỹ thuật dành cho cáp nhiều lõi có vỏ bọc không liền khối, quy định rõ về điện áp, nhiệt độ hoạt động, đặc điểm của lớp cách điện, lớp bọc chắn và lớp vỏ…

Hai thông số này thể hiện giới hạn vận hành an toàn của cáp:

- 80°C là nhiệt độ hoạt động tối đa của cáp, đảm bảo cáp hoạt động an toàn và ổn định trong môi trường công nghiệp có nhiệt độ cho phép (dải nhiệt độ: -30°C đến +80°C).

- 30V là điện áp tối đa mà cáp chịu được trong điều kiện vận hành, phù hợp với tín hiệu điều khiển và dữ liệu công nghiệp (không dùng cho nguồn điện cao áp).

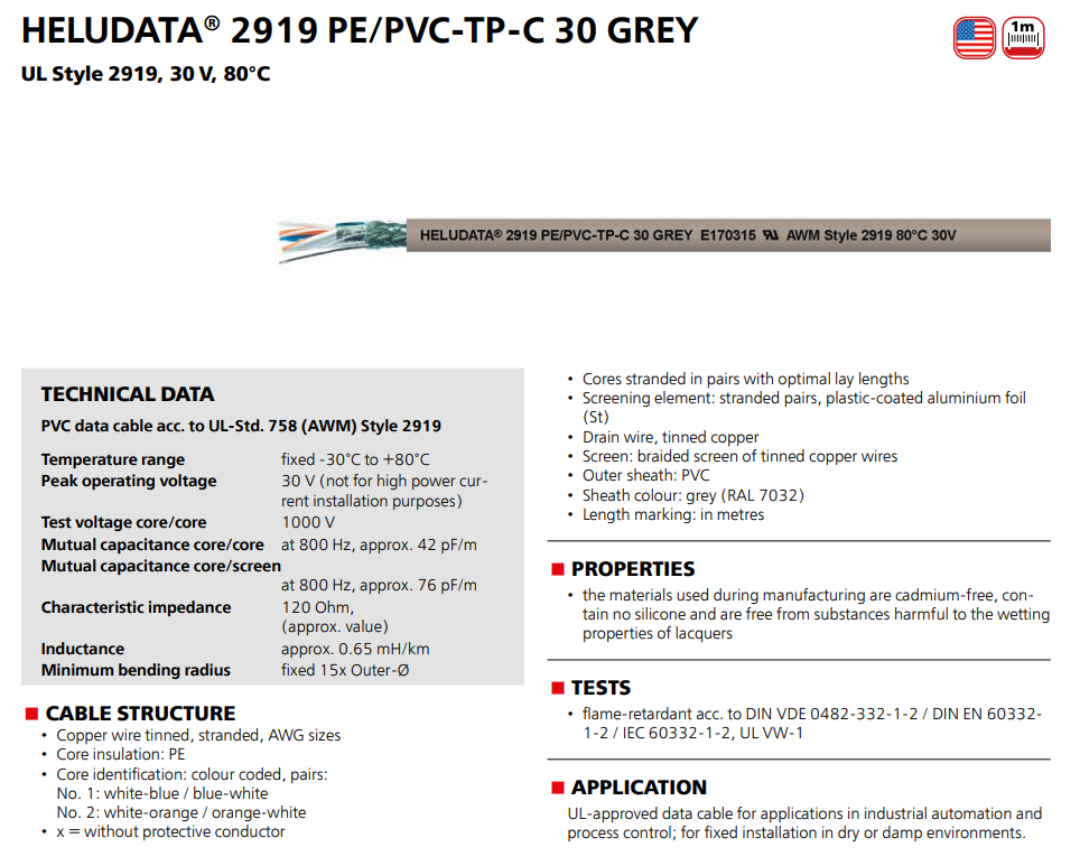

>>> Xem thêm thông tin kỹ thuật trong datasheet của HELUDATA® 2919 PE/PVC-TP-C 30 GREY!
