Một sợi cáp Instrument có thể có bao nhiêu lớp bọc chắn?

Một sợi cáp Instrument có thể có cấu trúc từ một đến ba lớp bọc chắn với chức năng riêng, tùy vào yêu cầu kỹ thuật và môi trường làm việc, cụ thể:

1.1. Lớp chống nhiễu bọc toàn bộ lõi (Overall Screen)

Đây là cấu trúc cơ bản và phổ biến nhất, khi toàn bộ lõi cáp được bao quanh bởi một lớp lá nhôm tạo thành lớp chắn. Lớp chống nhiễu này hoạt động như một “lá chắn tổng thể”, bảo vệ tất cả các lõi cùng lúc, từ đó đảm bảo tín hiệu ổn định trong các hệ thống có mức nhiễu trung bình, chẳng hạn trong các dây tín hiệu của hệ thống điều khiển hoặc giám sát trong nhà máy.

1.2. Lớp chống nhiễu từng cặp (Individual Screen)

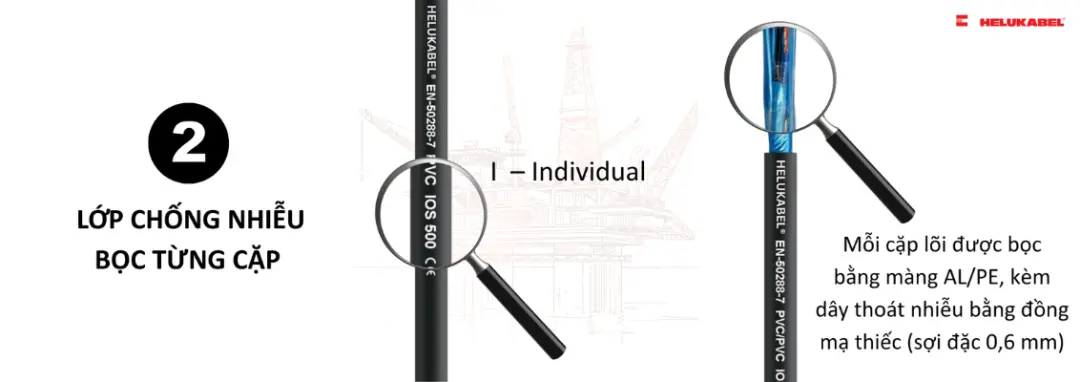

Ở cấp độ cao hơn, mỗi cặp dây truyền tín hiệu sẽ được bọc riêng một lớp chống nhiễu độc lập. Cấu trúc này giúp giảm thiểu đáng kể hiện tượng nhiễu xuyên âm (crosstalk) giữa các cặp dây, vốn có thể làm sai lệch dữ liệu đo lường hoặc tín hiệu điều khiển.

Khi kết hợp cùng lớp chống nhiễu toàn bộ, lớp chống nhiễu từng cặp giúp cáp có khả năng chống nhiễu kép, vừa bảo vệ từng kênh tín hiệu riêng lẻ, vừa bảo vệ tổng thể toàn bộ bó cáp. Đây là lựa chọn tối ưu trong các ứng dụng đo lường đòi hỏi độ chính xác cao và tín hiệu ổn định tuyệt đối.

1.3. Lớp giáp bảo vệ (Armour)

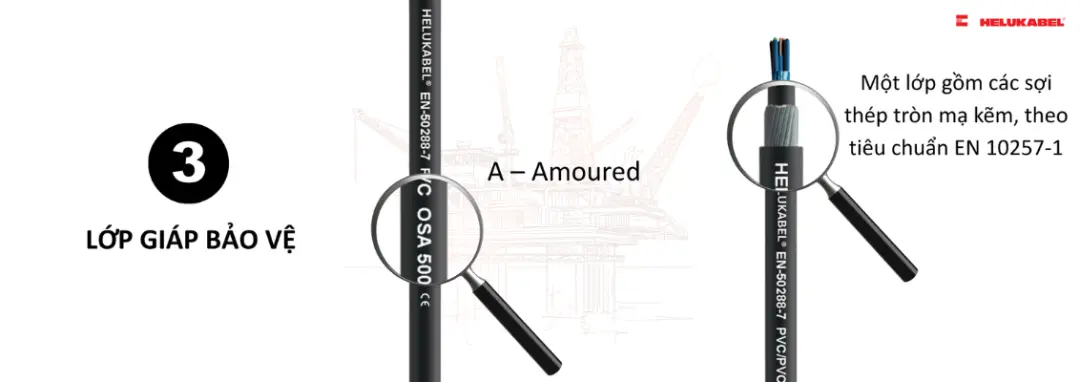

Bên cạnh các lớp chống nhiễu, nhiều loại cáp đo lường còn được bổ sung lớp giáp bảo vệ cơ học. Lớp này thường được làm từ dây thép mạ kẽm, quấn quanh lõi cáp. Mục đích chính của lớp giáp là tăng cường độ bền cơ học, giúp cáp chịu được va đập, lực kéo hoặc điều kiện lắp đặt khắc nghiệt như chôn ngầm, đi nổi ngoài trời hay trong khu vực có thiết bị nặng. Không chỉ đóng vai trò bảo vệ vật lý, lớp giáp còn góp phần bảo vệ tín hiệu gián tiếp khi hạn chế biến dạng cơ học ảnh hưởng đến cấu trúc lõi bên trong.

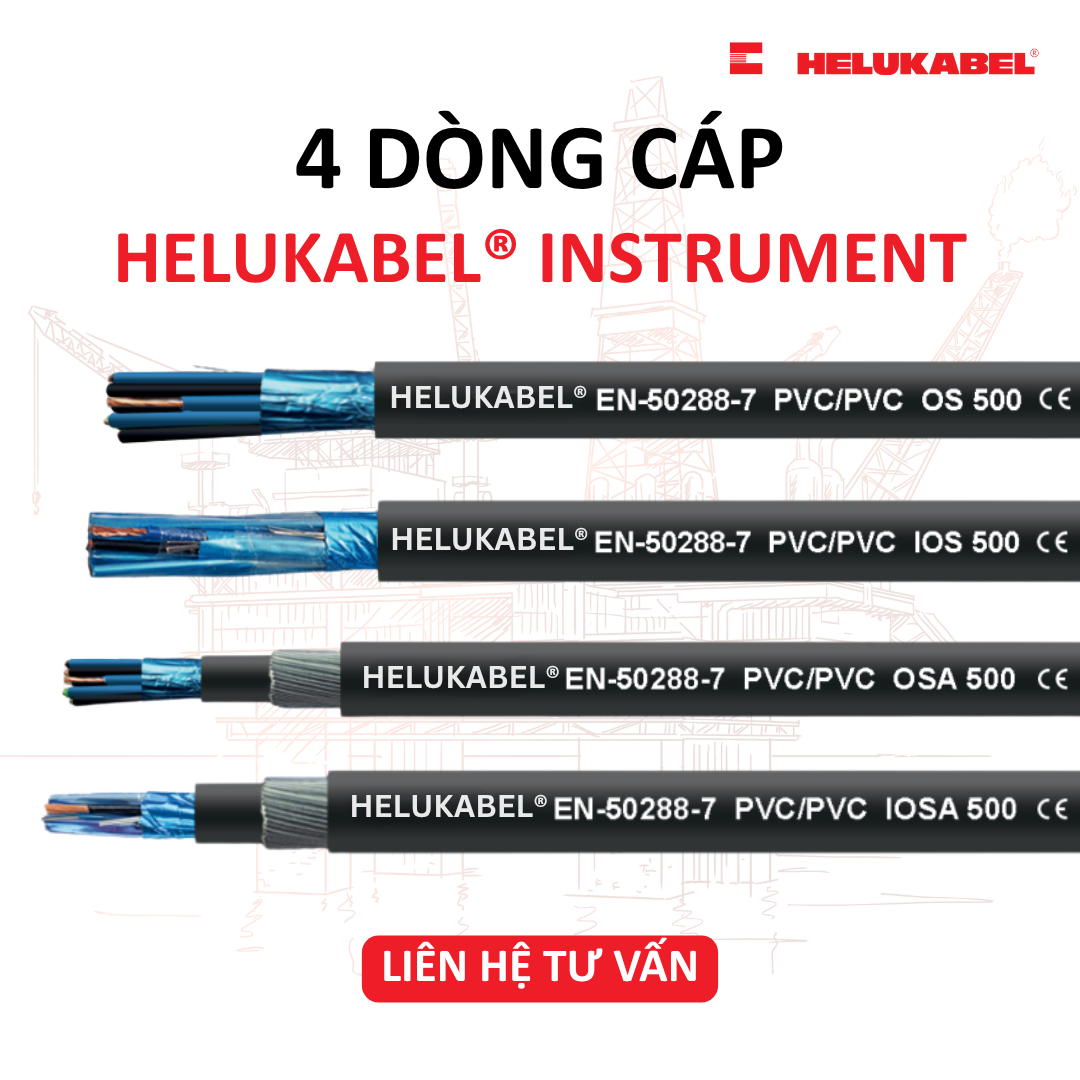

Dựa trên cấu trúc lớp chống nhiễu và lớp giáp, các dòng cáp Instrument của HELUKABEL được phân chia thành bốn nhóm gồm OS, IOS, OSA và IOSA.

2.1. HELUKABEL® Instrument EN-50288-7 OS

OS là viết tắt của Overall Screened, tức cáp có một lớp chống nhiễu bọc toàn bộ lõi. Loại này phù hợp cho môi trường có mức nhiễu vừa phải, khi mục tiêu chính là bảo vệ tín hiệu khỏi tác động điện từ bên ngoài. Ví dụ điển hình là dòng HELUKABEL® EN-50288-7 PVC/PVC OS 500, trong đó lớp chống nhiễu được tạo bởi màng nhôm – polyethylene (AL/PE tape) với dây thoát nhiễu bằng đồng mạ thiếc (7x0,3 mm) bao quanh lõi.

Tìm hiểu về tiêu chuẩn EN 50288 – 7 đối với dây cáp điện dùng trong lĩnh vực dầu khí

2.2. HELUKABEL® Instrument EN-50288-7 IOS

IOS (Individual and Overall Screened) là cấp độ cao hơn, có cả lớp chống nhiễu từng cặp và lớp chống nhiễu chung. Cấu trúc này giúp giảm thiểu nhiễu chéo giữa các cặp tín hiệu và bảo vệ toàn bộ cáp khỏi nhiễu điện từ, rất thích hợp cho các hệ thống điều khiển chính xác hoặc khu vực có nhiều thiết bị công suất cao. Ở dòng HELUKABEL® EN-50288-7 PVC/PVC IOS 500, từng cặp, bộ ba (triad) hoặc bộ bốn (quad) lõi đều được bọc riêng bằng màng nhôm – polyethylene (AL/PE tape) với dây thoát nhiễu bằng đồng mạ thiếc (sợi đặc 0,6 mm).

2.3. HELUKABEL® Instrument EN-50288-7 OSA

OSA (Overall Screened and Armoured) là loại cáp vừa có lớp chống nhiễu chung, vừa được bọc thêm lớp giáp thép bên ngoài. Cấu trúc này tăng cường khả năng chịu lực và bảo vệ cơ học, thường được sử dụng trong môi trường lắp đặt cố định hoặc đi ngầm. Lấy ví dụ với dòng HELUKABEL® EN-50288-7 PVC/PVC OSA 500, lớp giáp thép (SWA – Steel Wire Armour) được đặt giữa hai lớp vỏ PVC (PVC/OS/PVC/SWA/PVC), giúp cáp bền chắc hơn và hoạt động ổn định ngay cả trong điều kiện khắt khe.

2.4. HELUKABEL® Instrument EN-50288-7 IOSA

Cuối cùng, IOSA (Individual and Overall Screened, Armoured) là dòng kết hợp toàn diện nhất, vừa có lớp chống nhiễu từng cặp, chống nhiễu toàn bộ, vừa có giáp bảo vệ vật lý. Dòng cáp như HELUDATA® EN-50288-7 PVC/PVC IOSA 500 là lựa chọn lý tưởng trong các khu vực có mức nhiễu cao và yêu cầu an toàn cơ học tối đa, chẳng hạn nhà máy hóa chất, khu vực dầu khí hay công trình ngoài trời.

Để chọn đúng loại cáp Instrument, cần xem xét hai yếu tố: mức độ nhiễu điện từ và điều kiện cơ học khi lắp đặt.

Nếu hệ thống hoạt động trong môi trường ít nhiễu và yêu cầu lắp đặt thông thường, dòng OS là lựa chọn kinh tế và đủ đáp ứng. Khi cần chống nhiễu mạnh hơn giữa các cặp dây tín hiệu, dòng IOS sẽ đảm bảo độ chính xác cao hơn. Trong các khu vực có va chạm hoặc yêu cầu chôn ngầm, dòng OSA hoặc IOSA là lựa chọn tối ưu, vừa bảo vệ tín hiệu vừa bảo vệ cấu trúc vật lý của cáp.

Với các dòng sản phẩm OS, IOS, OSA và IOSA, chúng tôi HELUKABEL mang đến giải pháp toàn diện, đáp ứng mọi cấp độ yêu cầu, từ truyền tín hiệu đơn giản đến hệ thống công nghiệp phức tạp. Liên hệ ngay để được tư vấn chi tiết!
