PROFIBUS PA là gì? Top 3 dòng cáp điều khiển PROFIBUS PA
Cáp điều khiển PROFIBUS PA là dòng cáp không thể thiếu trong hệ thống điều khiển tự động hóa. Với cấu tạo và đặc tính chúng mang lại, sản phẩm có thể ứng dụng trong nhiều ngành công nghiệp sản xuất.
1. Ứng dụng của dây cáp điều khiển Profibus PA
Dây cáp điều khiển Profibus PA là dòng cáp cao cấp được cải tiến và thay thế các hệ thống thông thường như 4-20mA và HART trong quá trình xây dựng và lắp đặt hệ thống điều khiển tự động hóa.
Dây cáp điều khiển Profibus PA là dòng cáp không thể thiếu trong hệ thống điều khiển tự động hóa bởi đa phần dữ liệu và nguồn điện được truyền tải qua Profibus PA. Với cấu tạo cơ bản gồm 2 dây dẫn và lớp vỏ bảo vệ đặc biệt chịu được môi trường khắc nghiệt, dòng cáp này cho phép quá trình truyền tải và kết nối điện trong nhà máy diễn ra ổn định và nhanh chóng.
>>Xem thêm: Các sản phẩm cáp điều khiển cho hệ thống tự động hóa công nghiệp
2. Cấu tạo và thông số kỹ thuật của dây cáp điều khiển PROFIBUS PA
- Cấu trúc cáp: 1x2x1.0 / 2.55 mm
- Đường kính dây dẫn bên trong: Đồng, trần (AWG 18/1)
- Cách điện dẫn: PE
- Màu sắc dây dẫn: đỏ, xanh lá cây
- Cấu tạo dây dẫn: 2 dây dẫn + 2 chất độn được mắc lại với nhau
- Chống nhiễu 1: lá nhôm.
- Chống nhiễu 2: lưới đồng mạ thiếc
- Chất liệu vỏ ngoài bên ngoài: PVC
- Đường kính ngoài: 7,6 mm ± 0,2 mm
- Màuvỏ ngoài: Xanh lam / đen
- Trở kháng: @ 31,25 KHz 100 Ω ± 20 Ω
- Điện trở dây dẫn: tối đa 22,0 Ohm / km.
- Điện trở cách điện: 1,00 GOhm x km min.
- Điện dung tương hỗ: @ 1KHz: 55,0 nF / km nom.
- Điện áp hoạt động: 300 V
- Điện áp thử nghiệm: 2,5 kV
3. Top 3 sản phẩm cáp điều khiển Profibus PA của HELUKABEL

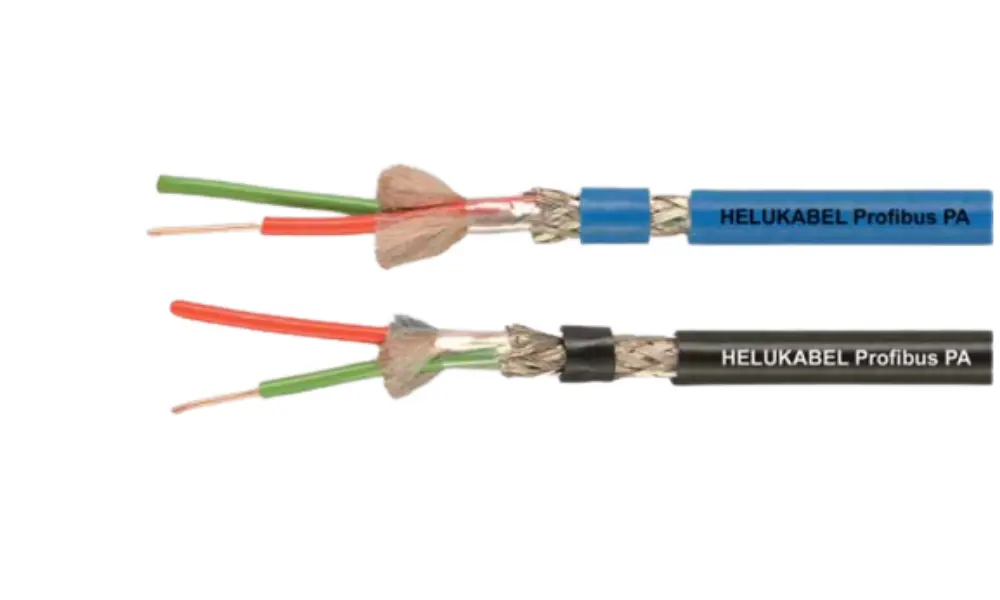

Cáp điều khiển Profibus PA fixed installed
3.1 Cáp điều khiển Profibus PA fixed installed
HELUKABEL® Profibus PA được sử dụng cho các yêu cầu tiêu chuẩn trong lĩnh vực tự động hóa quy trình (như ngành công nghiệp hóa chất). Màu xanh dương của cáp cho biết nó phù hợp để sử dụng trong khu vực có khả năng cháy nổ (tuân thủ các tiêu chuẩn ATEX/ Class II, EX-i/ EN 60079-14). Đối với các ứng dụng thông thường khác, màu đen thường được lựa chọn.
Dòng cáp này có 2 phiên bản:
- Khu vực nguy hiểm 1x2x1.0/2.55 mm | Part no. 82835
- Khu vực không nguy hiểm 1x2x1.0/2.55 mm | Part no. 82836
Cáp điều khiển Profibus PA fixed installed armoured
3.2 Cáp điều khiển Profibus PA fixed installed armoured
HELUKABEL® Profibus PA Armoured được sử dụng trong các khu vực có loài gặm nhấm như chuột, hải ly, v.v... Ngoài ra, cáp còn cung cấp khả năng bảo vệ cơ học bổ sung nhờ vào lớp bọc thép bằng dải thép, giúp chống lại các tác động từ môi trường bên ngoài. Màu xanh dương của cáp cho biết nó phù hợp để sử dụng trong khu vực có nguy cơ cháy nổ (theo tiêu chuẩn ATEX/ Class II, EX-i/ EN 60079-14). Đối với các ứng dụng khác, màu đen thường được sử dụng.
Dòng cáp này có 2 phiên bản:
- Khu vực nguy hiểm 1x2x1.0/2.55 mm | Part no. 802180
- Khu vực không nguy hiểm 1x2x1.0/2.55 mm | Part no. 802181

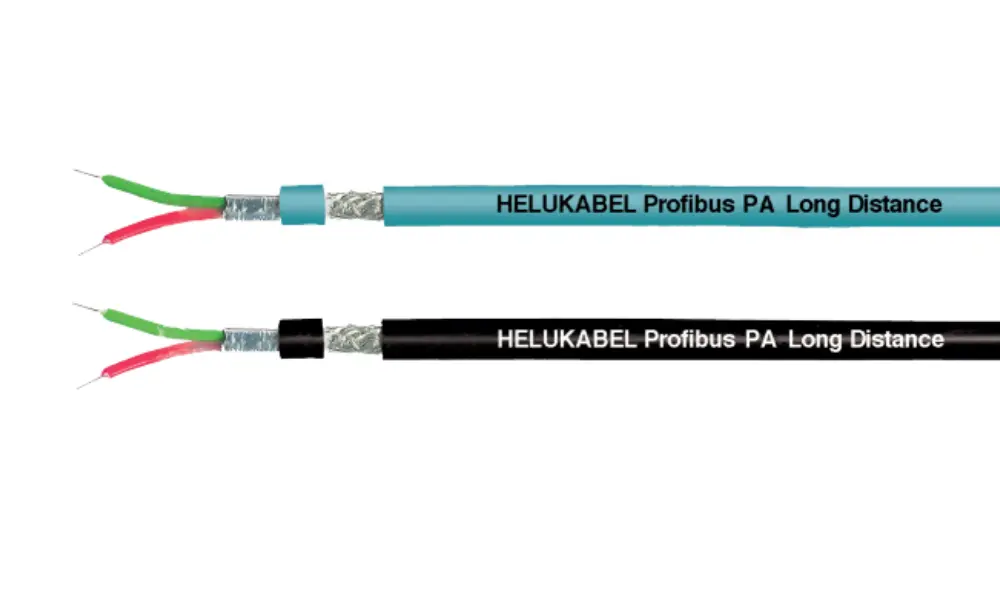

Cáp điều khiển Profibus PA Long Distance fixed installed
3.3 Cáp điều khiển Profibus PA Long Distance fixed installed
HELUKABEL® Profibus PA Long Distance được sử dụng cho các mạng lưới quy trình có khoảng cách truyền dẫn đặc biệt dài. Loại cáp này sử dụng tiết diện lõi dẫn lớn hơn nhằm đáp ứng yêu cầu về suy hao tín hiệu. Màu xanh dương cho biết cáp phù hợp để sử dụng trong khu vực có nguy cơ cháy nổ (theo tiêu chuẩn ATEX/ Class II, EX-i/ EN 60079-14). Đối với các ứng dụng thông thường khác, màu đen thường được lựa chọn.
Dòng cáp này có 2 phiên bản:
- Khu vực nguy hiểm 1x2x1.6/3.2 mm| Part no. 800650
- Khu vực không nguy hiểm 1x2x1.6/3.2 mm| Part no. 800715
>>Khám phá thêm: Các dòng cáp BUS nổi bật của HELUKABEL
