HELUKABEL | GIỚI THIỆU DÒNG CÁP MOTOR, SERVO & FEEDBACK

Dòng cáp điều khiển TOPFLEX® Motor 109 được thiết kế với màn chắn chống nhiễu, được phép ứng dụng ngoài trời và sử dụng cho nhiều ngành công nghiệp hiện đại khác.

GIỚI THIỆU DÒNG CÁP MOTOR, SERVO & FEEDBACK

Dòng cáp điều khiển TOPFLEX® Motor 109

TOPFLEX® Motor 109 là dòng cáp cung cấp điện dung thấp 0,6/ 1kV, tăng cường độ, không chứa halogen, đánh dấu theo mét.

Cấu trúc chi tiết của cáp TOPFLEX® Motor 109

  • Lõi dẫn điện đồng trần theo tiêu chuẩn DIN VDE 0295 cl.5, dây mịn, BS 6360 cl.5, IEC 60228 cl.5
  • Lớp lõi cách điện làm bằng vật liệu Polymer đặc biệt
  • Nhận diện lõi theo tiêu chuẩn DIN VDE 0293-308
  • Lên đến 5 lõi màu
  • Từ 7 lõi, lõi màu đen được đánh số màu trắng theo thứ tự
  • Lõi dẫn điện vàng xanh (GN-YE)
  • Các sợi lõi trong lớp đồng tâm
  • Chống nhiễu bằng màn nhôm đặc biệt

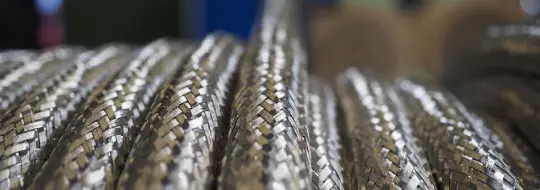

  • Chống nhiễu bằng lưới đồng mạ thiếc với tỉ lệ che phủ của lớp lưới đồng mạ thiếc xấp xỉ 85%
  • Lớp vỏ bảo vệ bên ngoài làm bằng vật liệu PUR đặc biệt
  • Lớp vỏ bọc màu cam (RAL 2003)
  • Có đánh dấu theo mét

Thông số kỹ thuật

  • Cáp cung cấp nguồn năng lượng động cơ đặc biệt cho bộ chuyển đổi tần số
  • Phạm vi nhiệt độ: uốn cong -5°C đến +70°C; lắp đặt cố định -40°C đến +80°C
  • Nhiệt độ hoạt động cho phép ở lõi dẫn điện: +90°C
  • Điện áp định mức U0/ U: 600/ 1000V
  • Điện áp hoạt động tối đa: A.C. và pha 3 700/ 1200V; DC 900/ 1800V
  • Kiểm tra điện áp 2500V
  • Điện trở vỏ cách điện tối thiểu: 200 MOhm x km
  • Cặp điện trở theo các tiết diện khác nhau tối đa: 250 Ohm/km
  • Điện dung tương hỗ theo các tiết diện khác nhau: lõi/ lõi 70 đến 250 nF/km; lõi/ lớp chống nhiễu 110 đến 410 nF/km
  • Bán kính uốn tối thiểu:
  • Di chuyển tự do cho bên ngoài Ø:
  • Lên đến 12mm: 10x cáp Ø
  • >12-20mm: 15x cáp Ø
  • >20mm: 20x cáp Ø
  • Lắp đặt cố định cho bên ngoài Ø:
  • Lên đến 12mm: 5x cáp Ø
  • >12-20mm: 7,5x cáp Ø
  • >20mm: 10x cáp Ø
  • Khả năng chống bức xạ lên đến 80x106 cJ/kg (lên đến 80 Mrad)
Cấu trúc chi tiết của cáp TOPFLEX® Motor 109

Đặc tính

  • Lớp cách điện làm bằng polymer đặc biệt đảm bảo tổn thất điện môi thấp, điện trở kháng kép, tuổi thọ dài hơn và lá chắn nhiễu thấp, và tăng khả năng mang
  • Suy hao tại khớp nối thấp, khả năng tương thích điện từ cao.
  • Chống tia cực tím
  • Được phép ứng dụng ngoài trời
  • Dòng cáp này cung cấp động cơ có màn chắn chống nhiễu với điện dung tương hỗ thấp của các lõi cách điện dạng lõi đơn làm bằng polymer đặc biệt và điện dung màn chắn thấp cho phép truyền tải điện năng với mức tổn thất thấp so với cáp kết nối có vỏ bọc PVC
  • Thiết kế theo yêu cầu của VdS 3501: 2006-04
  • Các vật liệu được sử dụng trong sản xuất không chứa cadmium, không chứa silicone và không chứa các chất có hại

Ứng dụng

Dòng cáp điều khiển TOPFLEX® Motor 109 cung cấp nguồn động cơ cho bộ chuyển đổi tần số, đảm bảo tính tương thích điện từ trong các nhà máy và tòa nhà, các cơ sở với các đơn vị và thiết bị vận hành nơi các trường nhiễu điện từ có thể gây ra các ảnh hưởng xấu đến môi trường xung quanh.

Đây là loại cáp cung cấp và kết nối cho các ứng suất cơ học trung bình trong các lắp đặt cố định, các chuyển động cưỡng bức trong môi trường khô, ẩm, ướt và cho các ứng dụng ngoài trời. Thường được sử dụng trong các ngành công nghiệp ô tô và thực phẩm, công nghệ môi trường, công nghiệp đóng gói, máy công cụ. Thiết bị xử lý, đối với bộ truyền động SIMOVERT, chúng đặc biệt thích hợp để sử dụng với máy bơm công nghiệp, máy thông gió, băng tải và lắp đặt điều hòa không khí và các ứng dụng tương tự.

Tính tương thích điện từ (EMC) màn chống nhiễu phải được kết nối ở cả hai đầu và đảm bảo tiếp xúc diện tích lớn trên toàn bộ chu vi cáp để tuân thủ các yêu cầu về nhiễu chức năng của EN 55011. Sản phẩm tuân thủ Chỉ thị điện áp thấp của EC 2006/95/EC.
