IP68 là gì? Những điểm khác biệt trong các cấp độ

Tiêu chuẩn IP68 là gì? Những điểm khác biệt trong các cấp độ

1. Chỉ số IP 68 là gì?

Hiện nay, IP68 là tiêu chuẩn quen thuộc khi nhắc đến khả năng kháng nước, chống bụi của các thiết bị điện, đặc biệt là trong ngành công nghiệp sản xuất dây cáp. Thông số của IP là một hệ thống xếp hạng khả năng chống nước, chống bụi dựa trên tiêu chuẩn Châu Âu IEC 60529, được lập nên bởi Ủy ban Kỹ thuật Điện Quốc Tế (IEC).

Tiêu chuẩn IP là viết tắt của “Ingress protection” (tạm dịch: bảo vệ khỏi sự xâm nhập hoặc chống xâm nhập). Cụ thể, tiêu chuẩn này thể hiện khả năng bảo vệ thiết bị khỏi sự xâm nhập của chất rắn và chất lỏng mà thiết bị tiếp xúc.

 IP68 là tiêu chuẩn quen thuộc khi nhắc đến khả năng kháng nước, chống bụi của các thiết bị điện

2. Ý nghĩa 2 con số phía sau chữ IP

2.1 Chữ số đầu tiên

Chữ số đầu tiên theo sau chữ IP thể hiện khả năng bảo vệ của vỏ ngoài, giúp năng các vật rắn xâm nhập vào trong thiết bị điện, được đánh giá trên thang đo từ 0 đến 6.

CẤP ĐỘNỘI DUNGTÁC DỤNG
0_Không có khả năng bảo vệ khỏi tiếp xúc và thâm nhập của vật thể.
1Được bảo vệ, chống lại các vật thể rắn từ 50 mm Ø trở lênBề mặt lớn của vật thể, như mu bàn tay, nhưng không có khả năng chống lại sự tiếp xúc với bộ phận cơ thể.
2Được bảo vệ chống lại các vật thể rắn từ 12,5 mm Ø trở lênNgón tay hoặc các vật thể tương tự
3Được bảo vệ chống lại các vật thể rắn từ 2,5 mm Ø trở lênThiết bị, dây dày, v.v
4Được bảo vệ chống lại các vật thể rắn từ 1,0 mm Ø trở lênPhần lớn dây, ốc vít, v.v
5Ngăn bụiKhông bảo vệ hoàn toàn khỏi sự thâm nhập của bụi nhưng đảm bảo sự thâm nhập của bụi không với số lượng đủ lớn để ảnh hưởng đến hoạt động bình thường của thiết bị, bảo vệ hoàn toàn khỏi tiếp xúc.
6Chống bụiKhông cho bụi xâm nhập; hoàn toàn bảo vệ khỏi tiếp xúc

2.2 Chữ số thứ hai

Chữ số còn lại phía sau “IP” đánh giá khả năng bảo vệ của vỏ trước sự xâm nhập của chất lỏng và sử dụng thang đo từ 0 đến 8.

CẤP ĐỘNỘI DUNGTHỬ NGHIỆMCHI TIẾT
0Không được bảo vệ__
1Nước nhỏ giọtNước nhỏ giọt (thẳng đứng) sẽ không có tác động nguy hiểm.Thời gian kiểm nghiệm: 10 phút
Tương đương với mưa rơi 1 mm mỗi phút
2Nước nhỏ giọt khi nghiêng tới 15°Nước nhỏ giọt thẳng đứng sẽ không có tác động nguy hiểm khi vỏ bọc đặt nghiêng một góc tối đa 15° từ vị trí bình thường.Thời gian kiểm nghiệm: 10 phút
Tương đương với mưa rơi 3 mm mỗi phút
3Tia nướcNước rơi thành tia ở góc tối đa 60° từ vị trí thẳng đứng sẽ không có tác động nguy hiểm.Thời gian kiểm nghiệm: 5 phút
Lượng nước: 0.7 lít mỗi phút
Áp lực: 80–100 kPa
4Tạt nướcNước được tạt vào vỏ bọc từ bất kỳ hướng nào sẽ không có tác động nguy hiểm.Thời gian kiểm nghiệm: 5 phút
Lượng nước: 10 lít mỗi phút
Áp lực: 80–100 kPa
5Phun nướcNước được phun từ vòi (6,3 mm) vào vỏ bọc từ bất kỳ hướng nào sẽ không có tác động nguy hiểm.Thời gian kiểm nghiệm: tối thiểu 3 phút
Lượng nước: 12.5 lít mỗi phút
Áp lực: 30 kPa từ khoảng cách 3 m
6Phun nước mạnhNước được phun mạnh từ vòi (vòi 12,5 mm) vào vỏ bọc từ bất kỳ hướng nao sẽ không có tác động nguy hiểm.Thời gian kiểm nghiệm: tối thiểu 3 phút
Lượng nước: 100 lít mỗi phút
Áp lực: 100 kPa từ khoảng cách 3 m
7Ngâm trong nước sâu tới 1 mNước không thể thâm nhập với lượng nguy hiểm khi vỏ bọc được ngâm vào nước với điều kiện áp lực và thời gian quy định (sâu tối đa 1 m).Thời gian kiểm nghiệm: 30 phút
Điểm ngâm thấp nhất của vỏ bọc có chiều cao dưới 850 mm là 1000 mm dưới mực nước, điểm cao nhất của vỏ bọc có chiều cao từ 850 mm trở lên là 150 mm dưới mực nước
8Ngâm sâu hơn 1 mThiết bị phù hợp với việc ngâm liên tục trong nước dưới điều kiện do nhà sản xuất đặt ra. Tuy nhiên, với một số loại thiết bị cụ thể, điều này có thể có nghĩa là nước có khả năng xâm nhập nhưng không gây hại.Thời gian kiểm nghiệm: ngâm liên tục trong nước
Độ sâu do nhà sản xuất chỉ định, thường tối đa 3 m

3. Các dòng dây cáp đáp ứng tiêu chuẩn IP68

Tiêu chuẩn IP68 đóng vai trò quan trọng trong việc đảm bảo các dòng dây cáp điện hoạt động ổn định, tránh xảy ra sự cố trong điều kiện có bụi, độ ẩm và thậm chí là ngâm trong nước. Đây là tiêu chuẩn cần thiết đối với các dòng dây có yêu cầu hoạt động trong môi trường khắc nghiệt ngoài trời hoặc các khu vực có độ ẩm cao.

Tại HELUKABEL, chúng tôi có cung cấp các dòng dây cáp đáp ứng được tiêu chuẩn IP68 với khả năng kháng nước, kháng bụi hiệu quả. Bạn có thể tham khảo một số dòng dây sau.

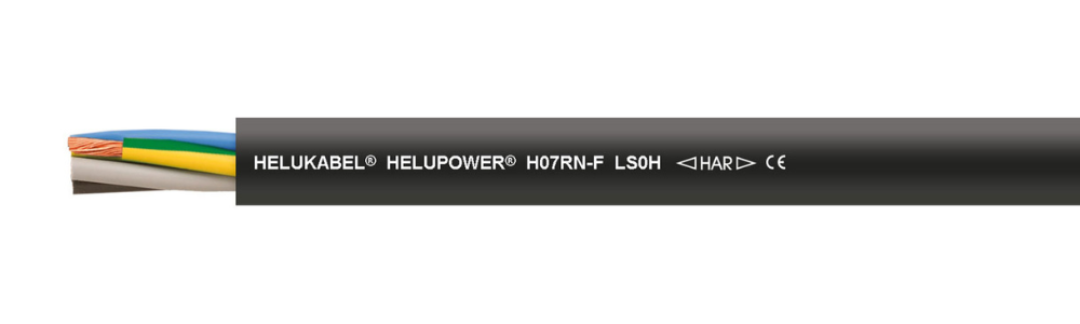

Dây cáp HELUPOWER® H07RN-F LS0H

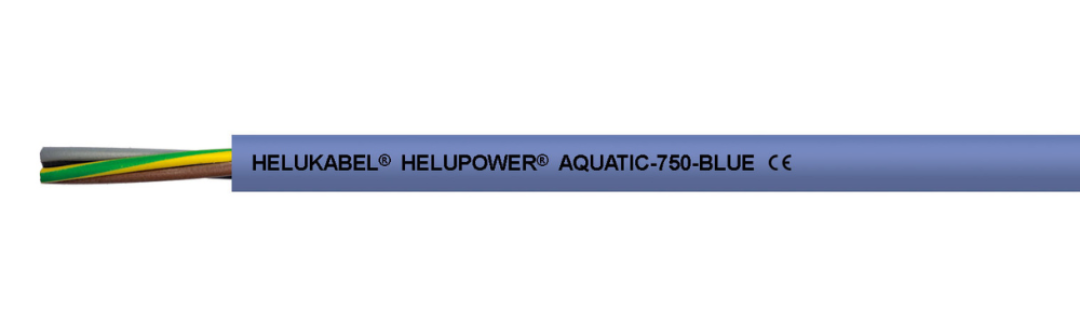

Dây cáp HELUPOWER® AQUATIC-750-BLUE

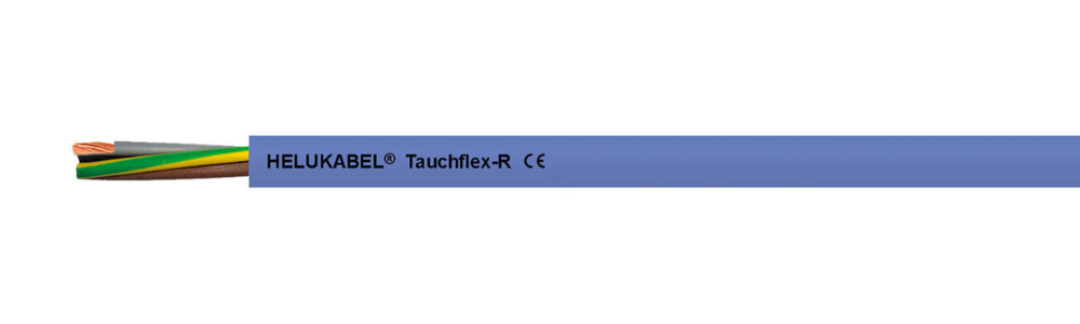

HELUKABEL Tauchflex-R

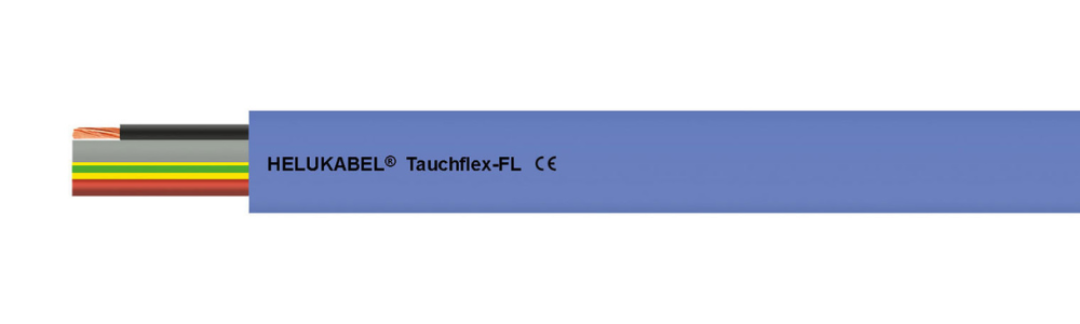

Dòng cáp HELUKABEL Tauchflex-FL

Các dòng dây này đều đáp ứng được yêu cầu chống nước và chống bụi, thích hợp sử dụng ở những nơi thường xuyên bị ẩm hoặc có lượng nước ngưng đọng nhiều, thậm chí còn có thể dùng ngâm trong nước biển đối với dòng HELUPOWER® AQUATIC-750-BLUE. Đây là sản phẩm mà chúng tôi đã cung cấp cho dự án Sân khấu nhạc nước “Sun Signature Show” của Sun Group, bạn có thể đọc thêm về dự án này TẠI ĐÂY .

Ngoài các tiêu chuẩn kháng nước, kháng bụi, chúng tôi, HELUKABEL còn cung cấp các dòng sản phẩm đáp ứng nhiều yêu cầu khác như chống cháy, chậm cháy, chịu nhiệt độ cao, chống chịu tia UV… Nếu bạn đang cần được tư vấn chuyên sâu hơn về dòng dây phù hợp với ứng dụng, hãy liên hệ cho kỹ sư của chúng tôi để được hỗ trợ nhanh chóng.
