CÁP ĐIỆN INDUSTRIAL ETHERNET NÀO THÔNG DỤNG TRONG NÔNG NGHIỆP?

Sử dụng industrail ethernet nào thông dụng trong nông nghiệp?

Hiện nay, ngành nông nghiệp đã cập nhật nhiều kỹ thuật công nghệ hiện đại như sử dụng các loại dây cáp điện, cáp điều khiển, tín hiệu để tối ưu hóa quá trình sản xuất. Trong đó, Cáp PROFInet Type A là dòng sản phẩm có các đặc tính đặc biệt đảm bảo quá trình truyền dẫn tối ưu và có thể được sử dụng ngay cả trong những điều kiện khắc nghiệt nhất.

PROFInet Type A thuộc dòng cáp điều khiển industrial ethernet, là một trong số những loại cáp được sử dụng chủ yếu trong mạng truyền thông công nghiệp. Đặc trưng để phân biệt loại cáp này với các loại cáp khác của dòng industrial ethernet là khả năng chống bức xạ và có lớp giáp bảo vệ. PROFInet Type A có 2 loại ứng với các môi trường khác nhau, gồm:

  • Sử dụng cho những khu vực thiết bị ngoại vi trong nhà máy sản xuất
  • Sử dụng cho lắp đặt cố định, kết nối các thiết bị ngoại vi ngoài trời

Ứng dụng của cáp PROFInet Type A

Tại HELUKABEL Việt Nam, sản phẩm dây cáp thuộc dòng PROFInet Type A loại 5e có khả năng chống bức xạ và được bao bọc một lớp giáp bảo vệ với mục đích lắp đặt cố định trong các mạng công nghiệp. Bên cạnh đó, cáp PROFInet Type A đảm bảo các đặc tính truyền dẫn tối ưu và có thể được sử dụng ngay cả trong những điều kiện khắc nghiệt nhất.
>>Tìm hiểu thêm: Khám phá các dòng cáp Profinet

Nhờ vào cấu trúc đặc biệt của dòng cáp điều khiển PROFInet Type A với vỏ bọc bên trong PVC được liên kết chéo/ vỏ bọc bên ngoài PUR rất phù hợp cho các ứng dụng cố định trong các khu vực sản xuất, trong khi loại có lớp giáp bảo vệ với vỏ bọc bên trong PVC/ vỏ bọc bên ngoài PE lý tưởng cho các khu vực có vấn đề về tính ăn mòn.
>>Tìm hiểu thêm: Sử dụng cáp Profinet Type A như thế nào?

Các tiêu chuẩn được áp dụng

  • Nguyên tắc PROFInet
  • Tiêu chuẩn ISO/IEC 11801
  • Tiêu chuẩn EN 50173
  • Loại 5e

Loại cáp cho những khu vực chiếu xạ (2x2x0.64 mm Part no. 801195)

Cấu trúc chi tiết


  • Đường kính lõi dẫn điện bên trong: Đồng, trần (AWG 22/1)
  • Lớp lõi cách điện: XLPE
  • Màu lõi: trắng, vàng, xanh dương, cam
  • Cấu tạo lõi: cáp bốn ruột có dạng hình học tứ cực (cáp chập 4 sao)
  • Lớp chống nhiễu 1: Lá Polyester
  • Vỏ bảo vệ bên trong: Tia liên kết chéo TPR
  • Lớp chống nhiễu 2: Lá Polyester, lá nhôm
  • Toàn bộ lớp chống nhiễu: Lưới đồng mạ thiếc
  • Vỏ bảo vệ bên ngoài: PUR
  • Đường kính dây cáp: Xấp xỉ 6,5 mm ± 0,2 mm
  • Màu vỏ ngoài: Xanh lá tương tự như RAL 6018

Thông số điện tử

  • Trở kháng: 100 Ohm ± 15 Ohm từ 1 đến 100 MHz
  • Điện trở lõi dẫn điện tối đa: 62 Ohm/km
  • Điện trở vỏ cách điện tối thiểu: 0,5 GOhm x km
  • Điện trở vòng lặp: Tối đa 124 Ohm/km
  • Điện dung tương hỗ: 50 nF/km (theo lý thuyết)
  • Kiểm tra điện áp: 2 kV
Loại cáp cho những khu vực chiếu xạ (2x2x0.64 mm Part no. 801195)

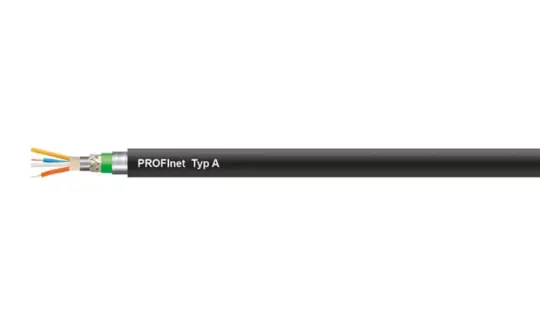

Loại cáp cho lắp đặt cố định, ngoài trời (2x2x0.64 mm - Part no. 801650)

Cấu trúc chi tiết

  • Đường kính lõi dẫn điện bên trong: Đồng, trần (AWG 22/1)
  • Lớp lõi cách điện: PE
  • Màu lõi: Trắng, vàng, xanh dương, cam
  • Cấu tạo lõi : Cáp bốn ruột có dạng hình học tứ cực (cáp chập 4 sao)
  • Lớp chống nhiễu 1: Lá Polyester
  • Vỏ bảo vệ bên trong: PVC
  • Lớp chống nhiễu 2: Lá Polyester, lá nhôm
  • Toàn bộ lớp chống nhiễu: Lưới đồng mạ thiếc
  • Lớp giáp bảo vệ: Vòng thép
  • Vỏ bảo vệ bên ngoài: PE
  • Đường kính dây cáp: Xấp xỉ 9,3 mm ± 0,5 mm
  • Màu vỏ ngoài: Màu đen

Thông số điện tử

  • Trở kháng: 100 Ohm ± 15 Ohm từ 1 đến 100 MHz
  • Điện trở lõi dẫn điện tối đa: 62 Ohm/km
  • Điện trở vỏ cách điện tối thiểu: 0,5 GOhm x km
  • Điện trở vòng lặp: Tối đa 115 Ohm/km
  • Điện dung tương hỗ: 50 nF/km (theo lý thuyết)
  • Kiểm tra điện áp: 2 kV

Thông số kỹ thuật

  • Trọng lượng: Xấp xỉ 124 kg/km
  • Bán kính uốn cong, lặp lại: 100 mm
  • Phạm vi nhiệt độ hoạt động tối thiểu: -40°C
  • Phạm vi nhiệt độ hoạt động tối đa: +70°C
  • Tải trọng nhiệt, giá trị xấp xỉ: 2,14 MJ/m
  • Trọng lượng đồng: 31,00 kg/km

HELUKABEL được biết đến là thương hiệu dây cáp điều khiển, tín hiệu lâu đời của Đức từ năm 1978, chúng tôi cung cấp giải pháp về dây cáp điều khiển, tín hiệu và phụ kiện cho việc vận hành máy móc ở các ngành sản xuất công nghiệp. Với định hướng phát triển bền vững và lâu dài, chúng tôi luôn ưu tiên đầu tư về vấn đề chất lượng, để đảm bảo tính ổn định, hiệu quả, đạt hiệu suất và an toàn cho tất cả sản phẩm. Để có được những giải pháp tối ưu cho lĩnh vực của bạn, hãy liên hệ cho đội ngũ kỹ sư chuyên ngành của chúng tôi để được tư vấn và hỗ trợ nhanh nhất!
