CÁP TÍN HIỆU PROFInet | GIẢI PHÁP TỐI ƯU CHO MẠNG CÔNG NGHIỆP

Cáp tín hiệu PROFInet được ứng dụng phổ biến trong nhiều ngành công nghiệp, đóng vai trò truyền tải tín hiệu từ máy móc, thiết bị về trung tâm điều khiển. Tùy thuộc vào từng môi trường lắp đặt và yêu cầu đặc thù của từng lĩnh vực, doanh nghiệp có thể lựa chọn một trong các dòng cáp tín hiệu PROFInet tương ứng.

Cáp tín hiệu Profinet - giải pháp tối ưu cho mạng công nghiệp

1. PROFInet là gì?

PROFInet (thường được viết thành là PROFInet, như một từ viết tắt của Process Field Net) là một tiêu chuẩn kỹ thuật công nghiệp để truyền dữ liệu qua Ethernet công nghiệp, được thiết kế để thu thập dữ liệu từ và điều khiển thiết bị trong các hệ thống công nghiệp, với sức mạnh đặc biệt trong việc cung cấp dữ liệu theo hạn chế thời gian chặt chẽ (theo thứ tự 1ms trở xuống). Tiêu chuẩn này được PROFIBUS & PROFInet International (PI), một tổ chức có trụ sở tại Karlsruhe, Đức duy trì và hỗ trợ.

2. Cáp tín hiệu PROFInet type A fixed installation, indoor 2x2x0.64 mm

2.1 Cấu trúc cáp

  • Đường kính ruột dẫn bên trong cáp: Chất liệu đồng tinh khiết (AWG 22/1)
  • Màu lõi cáp: trắng (wh), vàng (ye), xanh (bu), cam (og)
  • Lớp chống nhiễu 1 sử dụng chất liệu nhựa Polyester bao bọc tất cả lõi cáp
  • Vỏ bọc cáp làm bằng chất liệu nhựa PVC
  • Lớp chống nhiễu 2 làm bằng lưới đồng mạ thiếc
  • Đường kính ngoài của cáp: ứng dụng. 6,5 mm ± 0,2 mm / ứng dụng. 6,5 mm ± 0,2 mm
  • Màu vỏ ngoài: Màu xanh lá cây tương tự như RAL 6018 / Màu xanh lá cây tương tự như RAL 6018

2.2 Thông số kỹ thuật

  • Trọng lượng cáp 67kg / km / đối với cáp lắp đặt cố định trong nhà, khối lượng 64kg / km đối với cáp dùng cho khu công nghiệp
  • Bán kính uốn: 65 mm / 65 mm
  • Phạm vi nhiệt độ hoạt động tối thiểu: -40 ° C
  • Phạm vi nhiệt độ hoạt động tối đa: 80 ° C đối với dòng cáp lắp đặt cố định trong nhà
  • Tải lượng calo (gia tăng nhiệt), xấp xỉ. giá trị: 0,34 MJ / m với cáp lắp đặt cố định trong nhà
  • Trọng lượng đồng: 32,00 kg / km
Cáp tín hiệu PROFInet type A_HELUKABEL
Cáp tín hiệu PROFInet type A_HELUKABEL

2.3 Tính ứng dụng của dòng cáp

HELUKAT® PROFInet Loại A Cat 5e có tính truyền dẫn tín hiệu ổn định và nhanh chóng, sử dụng trong điều kiện khắc nghiệt. Đây là dòng cáp tín hiệu được thiết kế để lắp đặt cố định thông thường và phiên bản có vỏ bọc PU dành cho các cài đặt cố định khó trong môi trường công nghiệp khắc nghiệt.

Part no. 800653, PROFInet type A (SK)

Datasheet: TẠI ĐÂY

3. Cáp tín hiệu PROFInet type B Mobile use 2x2x0,75 (stranded) + 4x1,5qmm

3.1 Cấu trúc cáp

  • Loại cáp: Sử dụng di động 2x2x0,75mm (stranded) + 4x1,5qmm
  • Đường kính ruột dẫn bên trong 1: Đồng, trần (AWG 22/7)
  • Đường kính ruột dẫn bên trong 2: Đồng, trần (AWG 16/84)
  • Lớp cách điện 1: PE
  • Lớp cách điện 2: PO
  • Phân biệt các lõi: trắng (wh), vàng (ye), xanh (bu), cam (og)
  • Cấu tạo lõi: Lõi đôi
  • Chống nhiễu 1: Lá polyester bọc tất cả các lõi
  • Chống nhiễu 2: Lưới đồng mạ thiếc
  • Vật liệu vỏ bọc bên ngoài: FRNC
  • Đường kính ngoài của cáp: ứng dụng. 10,3 mm ± 0,3 mm
  • Màu vỏ ngoài: Màu xanh lá cây tương tự như RAL 6018

3.2 Thông số kỹ thuật

  • Trọng lượng cáp: 153 kg / km
  • Bán kính uốn, lặp lại: 103 mm
  • Phạm vi nhiệt độ hoạt động tối thiểu: -40 ° C
  • Phạm vi nhiệt độ hoạt động tối đa: + 70 ° C
  • Tải lượng calo (gia tăng nhiệt), xấp xỉ. giá trị: 1,50 MJ / m
  • Trọng lượng đồng: 94,00 kg / km

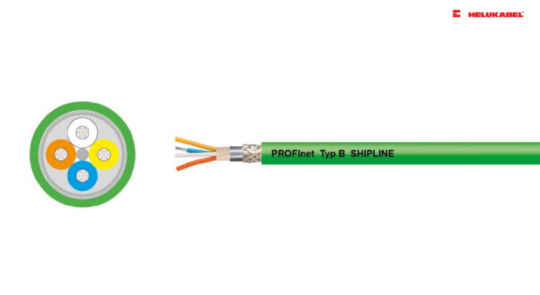

Cáp tín hiệu PROFInet type B_HELUKABEL
PROFInet type B Mobile use 2x2x0,75 (stranded) + 4x1,5qmm.

3.3 Tính ứng dụng của cáp PROFInet loại B

HELUKAT® PROFInet Loại B có ứng dụng linh hoạt với cấu trúc lõi bao gồm 7 sợi. Dây cáp điện này tương ứng với PROFInet loại B với nguồn điện tích hợp trong cáp có kết cấu chống cháy và không chứa halogen.

Part no. 801651, PROFInet type B (SK)

Datasheet: TẠI ĐÂY

4. Cáp tín hiệu PROFInet type C Torsional applications 2x2x0,75 mm (stranded)

4.1 Cấu trúc cáp

  • Loại cáp dùng cho ứng dụng xoắn 2x2x0,75 mm
  • Đường kính ruột dẫn bên trong: Đồng, lõi mềm (AWG 22/19)
  • Lớp cách nhiệt: PE
  • Màu cốt lõi: trắng (wh), vàng (ye), xanh (bu), cam (og)
  • Cấu tạo lõi: 4 lõi xoắn lại với nhau
  • Chống nhiễu 1: Lá polyester
  • Chống nhiễu 2: Lưới đồng mạ thiếc
  • Vật liệu vỏ bọc bên ngoài: PUR
  • Đường kính ngoài của cáp: ứng dụng. 6,5 mm ± 0,2 mm
  • Màu vỏ ngoài: Màu xanh lá cây tương tự như RAL 6018

4.2 Thông số kỹ thuật

  • Trọng lượng cáp: 54 kg / km
  • Bán kính uốn, lặp lại: 70 mm
  • Phạm vi nhiệt độ hoạt động tối thiểu: -40 ° C
  • Phạm vi nhiệt độ hoạt động tối đa: + 80 ° C
  • Tải lượng calo, xấp xỉ. giá trị: 0,45 MJ / m
  • Trọng lượng đồng: 32,00 kg / km

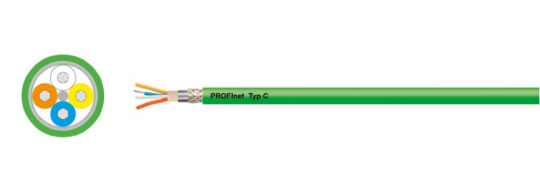

Dây cáp tín hiệu PROFInet type C_HELUKABEL
PROFInet type C Torsional applications 2x2x0,75 mm (stranded).

4.3 Tính ứng dụng của dây cáp tín hiệu HELUKAT® PROFInet Type C

HELUKAT® PROFInet Type C Cat 5e TORSION cung cấp các đặc tính truyền dẫn tuyệt vời và được thiết kế cho các ứng dụng có tải xoắn, ví dụ: trong rô bốt. Đây là loại cáp tương ứng với phân loại PROFInet Loại C cho chuyển động liên tục.

Part no. 802186, PROFInet type C (SK)

Datasheets: TẠI ĐÂY

Việc lựa chọn cáp tín hiệu loại nào sẽ tùy thuộc vào đặc thù của ngành công nghiệp, đặc điểm khu vực lắp đặt và môi trường lắp đặt. Từ đó, đảm bảo cáp giữ được đường truyền tín hiệu ổn định và tức thời, phục vụ quá trình giám sát từ xa của doanh nghiệp. Nếu bạn đang cần được hỗ trợ lựa chọn dòng dây cáp tín hiệu, điều khiển đúng với nhu cầu và mục đích sử dụng, hãy liên hệ cho đội ngũ kỹ sư của chúng tôi để được tư vấn.
