Đầu nối cáp HELUTEC® – Giải pháp kết nối cho động cơ công nghiệp

1.1 Đầu nối cáp điện HELUTEC là gì?

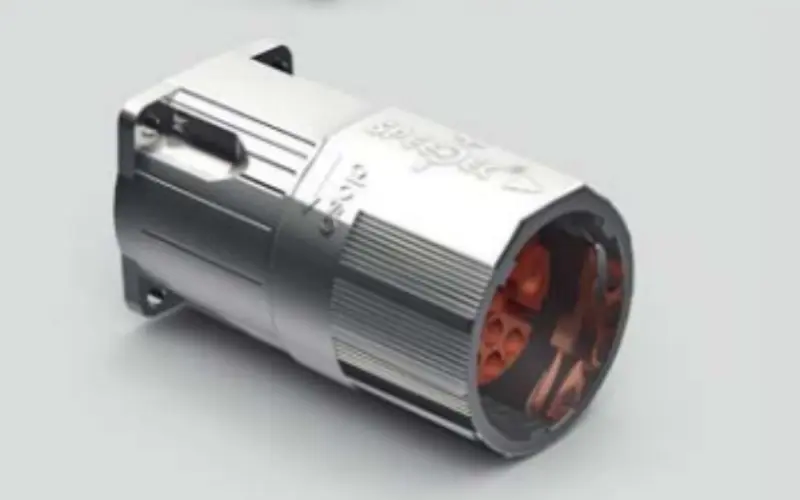

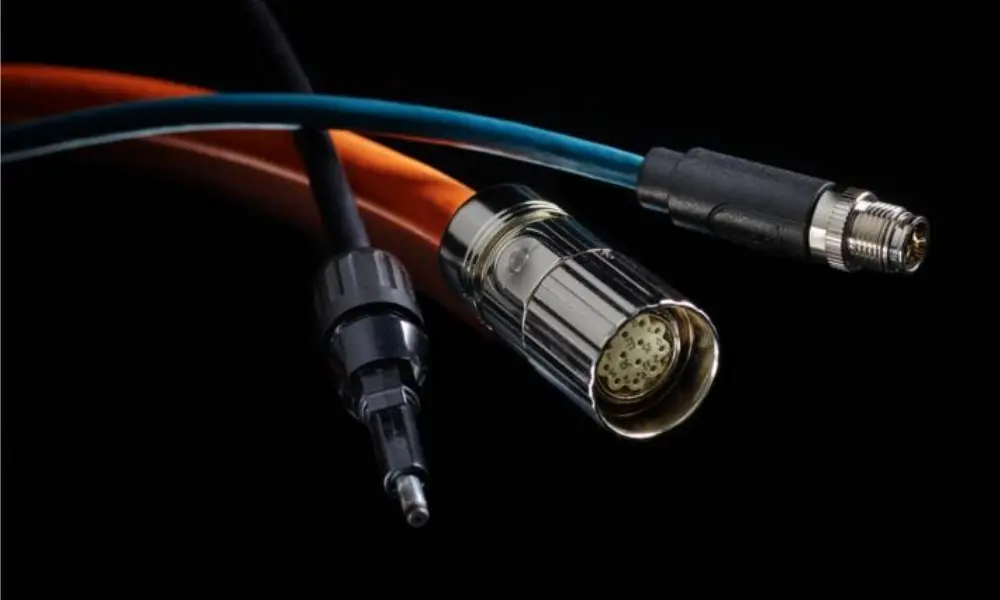

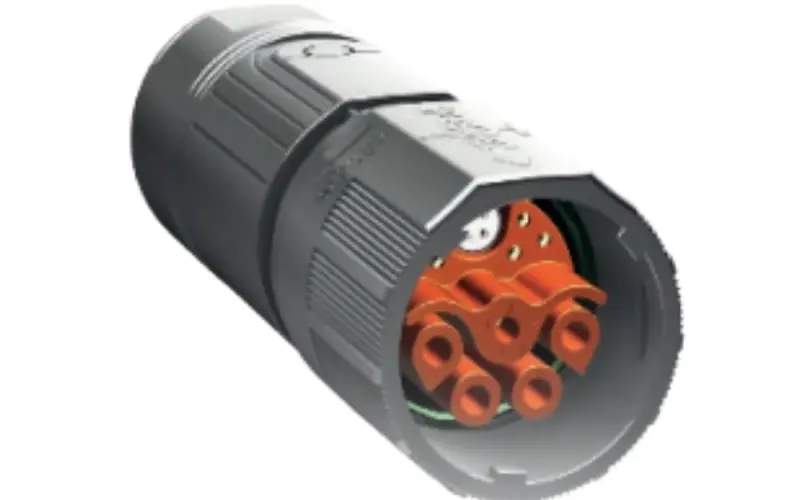

Đầu nối HELUTEC là dòng đầu nối công nghiệp chuyên dụng của HELUKABEL, được thiết kế để kết nối nhanh, an toàn và tin cậy giữa cáp điện, cáp tín hiệu hoặc cáp dữ liệu với thiết bị, động cơ và hệ thống máy móc công nghiệp. HELUTEC hướng đến các ứng dụng tự động hóa, truyền động, robot, servo motor và dây chuyền sản xuất hiện đại, nơi yêu cầu cao về độ bền, khả năng chống nhiễu và thời gian lắp đặt ngắn.

Điểm nổi bật của đầu nối HELUTEC là thiết kế tối ưu cho lắp ráp nhanh (plug-and-play), giúp giảm thời gian thi công, hạn chế lỗi đấu nối và dễ dàng thay thế khi bảo trì. Nhờ đó, HELUTEC đặc biệt phù hợp cho các nhà máy cần giảm downtime và tăng hiệu suất vận hành.

Tìm hiểu về đặc điểm, chức năng và ứng dụng của đầu nối cáp điện

1.2 Ứng dụng của đầu nối cáp HELUTEC là gì?

Đầu nối HELUTEC được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, bao gồm:

• Hệ thống servo motor và drive
• Máy móc tự động hóa và robot công nghiệp
• Dây chuyền sản xuất trong nhà máy
• Thiết bị cơ khí – điện công nghiệp
• Hệ thống yêu cầu thay thế nhanh, bảo trì dễ

1.3 Ưu điểm nổi bật của đầu nối cáp HELUTEC

• Thiết kế nhỏ gọn – tối ưu không gian lắp đặt: Đầu nối HELUTEC được thiết kế để tiết kiệm không gian tối đa, phù hợp với các thiết bị có kích thước nhỏ và chiều cao lắp đặt thấp.

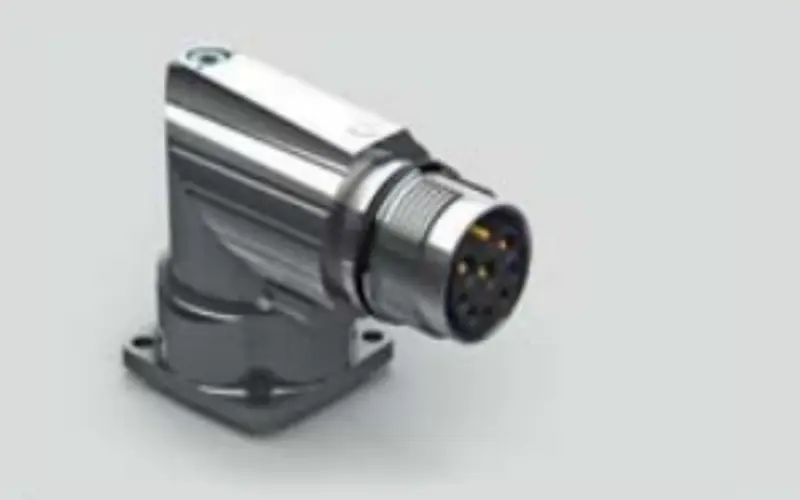

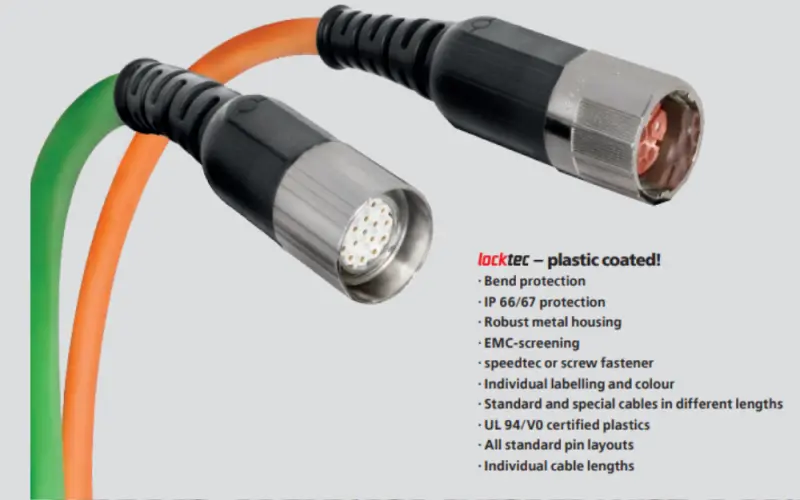

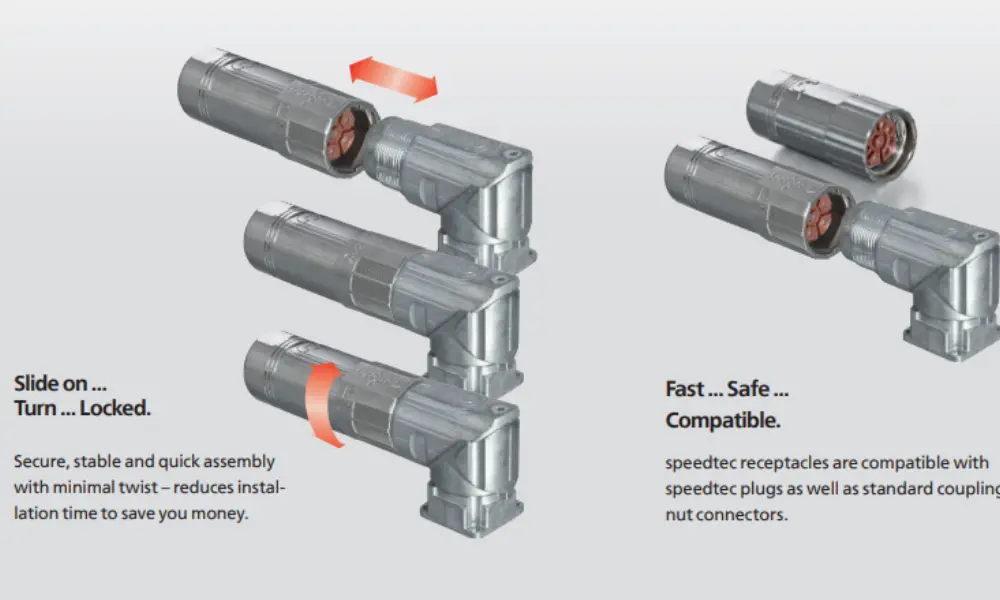

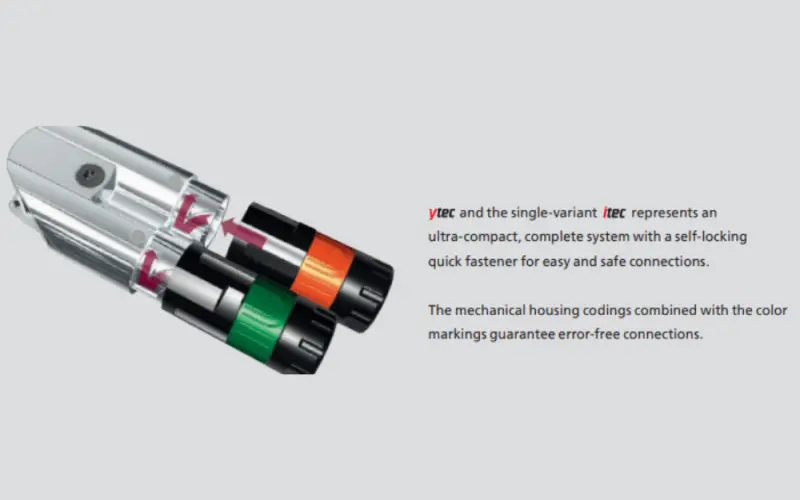

• Lắp đặt nhanh chóng với hệ thống khóa SPEEDTEC và plug-and-play: Với công nghệ này, đầu nối HELUTEC cho phép kết nối nhanh, chắc chắn và chính xác chỉ với thao tác đơn giản. Giải pháp này giúp rút ngắn đáng kể thời gian lắp đặt và giảm nguy cơ đấu nối sai khi lắp đặt

• Lắp ráp không cần dụng cụ với cơ cấu crown clamp cải tiến: HELUTEC sử dụng cơ cấu kẹp crown clamp thông minh, cho phép lắp ráp hoàn toàn không cần dụng cụ.

• Kết nối đa chức năng trong cùng một vỏ đầu nối: Một trong những ưu điểm nổi bật của HELUTEC là khả năng kết nối nguồn (power), tín hiệu (signal) và dữ liệu (data) – riêng lẻ hoặc kết hợp tất cả trong cùng một đầu nối. Điều này giúp: giảm số lượng đầu nối cần sử dụng và đơn giản hóa thiết kế hệ thống

• Danh mục phần cứng đa dạng nhất – phù hợp mọi triết lý kết nối: HELUTEC sở hữu dải giải pháp phần cứng rộng, đáp ứng hầu hết các triết lý kết nối động cơ hiện nay: Thiết kế truyền thống với 2 hoặc 3 cáp riêng biệt, Công nghệ một cáp (One Cable Technology), Kết nối tập trung (centralized) hoặc daisy chain (nối chuỗi). Nhờ đó, HELUTEC dễ dàng tích hợp vào các hệ thống mới hoặc nâng cấp từ hệ thống hiện hữu.

• Tương thích với các giao thức phản hồi motor phổ biến: Đầu nối HELUTEC hoạt động tương thích với hầu hết các giao thức truyền thông phản hồi motor (motor feedback) đang được sử dụng phổ biến trên thị trường như Profinet, EtherCAT, CAN bus, DRIVE-CliQ…

2.1 Danh mục sản phẩm

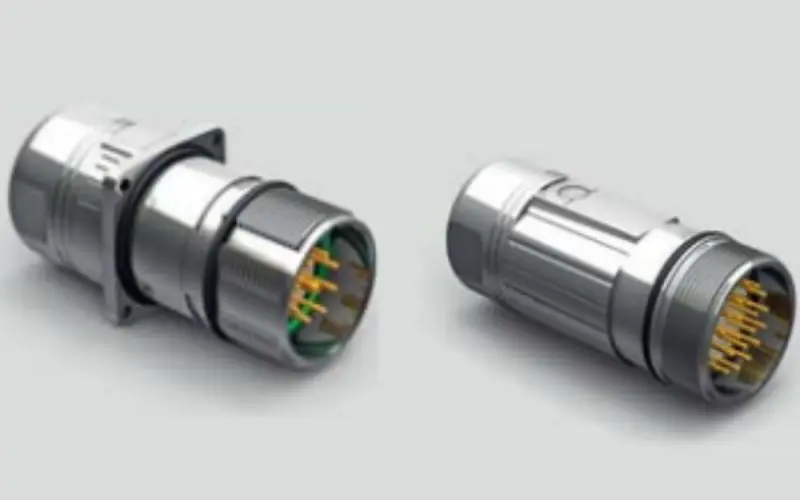

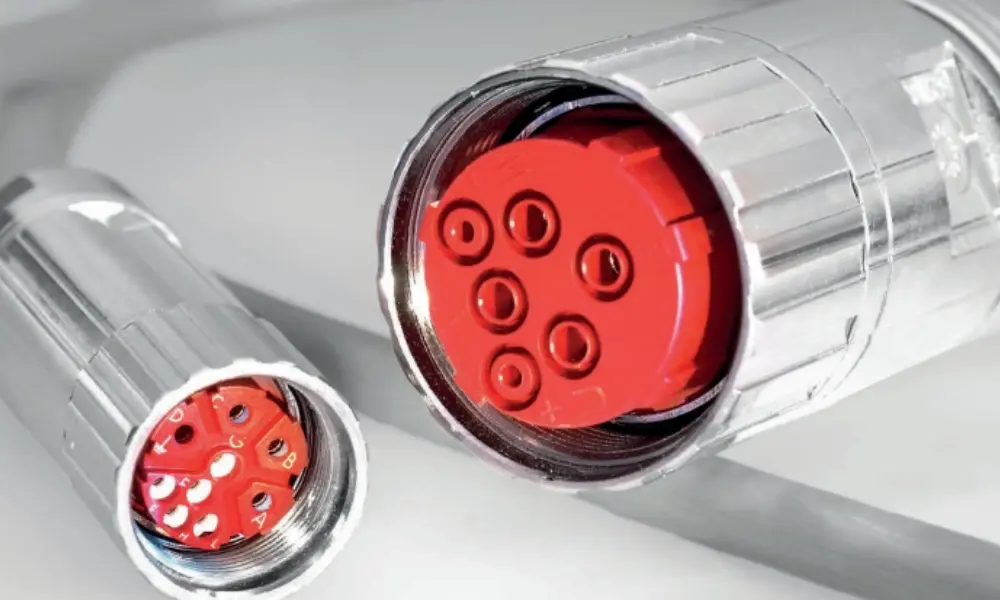

Danh mục đầu nối cáp điện HELUTEC được thiết kế chuyên biệt cho các ứng dụng động cơ, truyền động và tự động hóa công nghiệp, bao gồm:

• Đầu nối nguồn (power connecter): Bao gồm các series 912, 915, 917, 923, 932, 940, 958, được thiết kế để truyền tải công suất lớn, đảm bảo kết nối chắc chắn, an toàn và bền bỉ trong môi trường công nghiệp khắc nghiệt.

• Đầu nối tín hiệu (signal connector): Gồm các series 615, 617, 623, 627, đáp ứng nhu cầu truyền tín hiệu ổn định, chống nhiễu hiệu quả cho các hệ thống điều khiển và phản hồi motor.

• Đầu nối hybrid (Hybrid connector): Các series 723, 740 cho phép kết hợp nguồn, tín hiệu và dữ liệu trong cùng một đầu nối, giúp tối ưu không gian lắp đặt và đơn giản hóa thiết kế hệ thống.

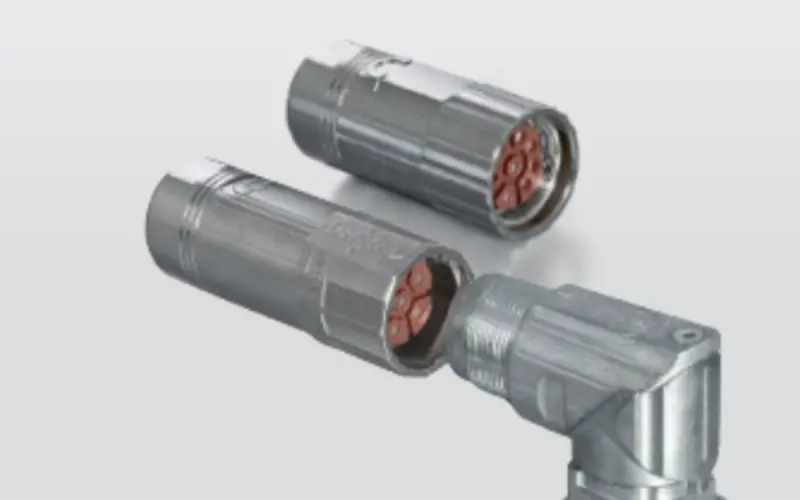

3.1 Hệ thống đầu nối HELUTEC cải tiến – khóa nhanh, chắc chắn, chống rung vượt trội

Hệ thống HELUTEC là giải pháp đầu nối khóa nhanh tiên tiến, mang lại độ an toàn, ổn định cao đồng thời tiết kiệm đáng kể thời gian và chi phí lắp đặt. Cơ chế khóa chống rung hiệu quả đã được tối ưu hoàn hảo cho các kích thước đầu nối M17, M23 và M40, áp dụng cho nhiều dòng như HELUTEC series 617, 917, 623, 723, 923 và 940.

Các hộp nối góc HELUTEC có thể kết hợp linh hoạt với hệ thống HELUTEC hoặc đai ốc khóa tiêu chuẩn, đảm bảo khả năng tương thích ngược (downward compatibility) với các hệ thống hiện có. Chỉ cần trượt vào và xoay nhẹ là đạt được kết nối chắc chắn. Công nghệ này đã được đăng ký bản quyền, đảm bảo độ tin cậy lâu dài.

3.2 Thiết kế khóa nhanh được cấp bằng sáng chế cho HELUTEC series 615/915

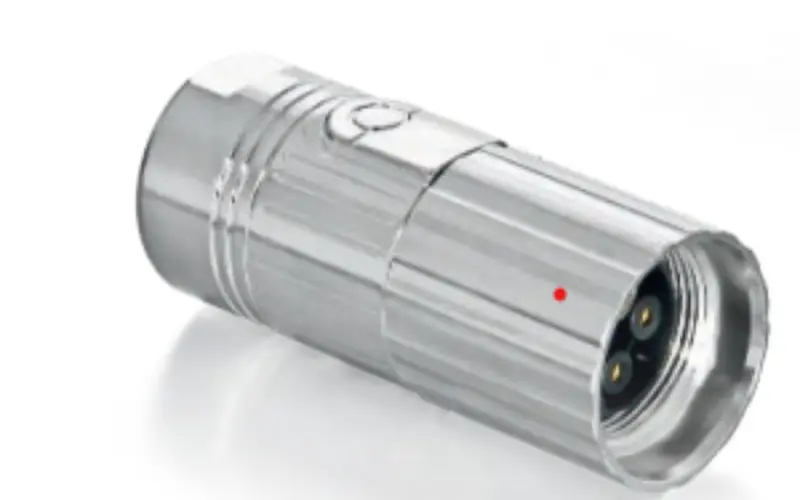

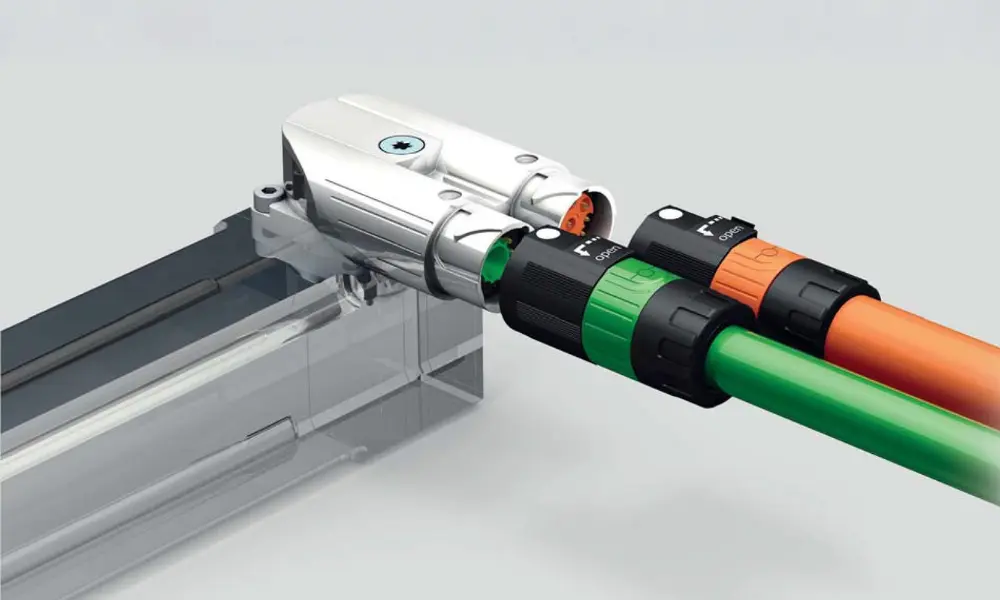

Dòng HELUTEC 615/915 được phát triển đặc biệt cho các không gian lắp đặt chật hẹp. Trong những khu vực hạn chế diện tích, người dùng chỉ cần vặn trước đai ốc đã được tạo lực căng, sau đó trượt vào vị trí khóa.

Để tháo kết nối, chỉ cần xoay một góc nhỏ (1/4 vòng) kết hợp kéo nhẹ đầu nối, giúp nhả khóa một cách an toàn và ngăn chặn việc tự bung do rung động. Cơ chế này đảm bảo khả năng chống rung tuyệt đối, được thiết kế riêng và cấp bằng sáng chế cho đầu nối cáp series 615/915.

3.3 Đầu nối tùy biến linh hoạt – độ an toàn chống can thiệp cao

Đầu nối cáp điện HELUTEC cho phép tùy biến linh hoạt theo từng yêu cầu ứng dụng cụ thể. Trong quá trình lắp ráp, vỏ đầu nối và housing kim loại được liên kết cố định, không thể tháo rời, tạo nên độ an toàn chống can thiệp – đặc tính thường chỉ xuất hiện ở các sản phẩm đúc nguyên khối.

Thiết kế này cho phép:

• Kết nối hầu hết các loại cáp thương mại
• Không giới hạn chiều dài cáp
• Phù hợp với kết nối vít tiêu chuẩn hoặc hệ thống khóa nhanh được cấp bằng sáng chế

Bên cạnh đó, đầu nối HELUTEC hỗ trợ đa dạng cấu hình chân tiếp xúc (pin layout), đáp ứng hầu hết các yêu cầu kỹ thuật trong công nghiệp hiện đại.

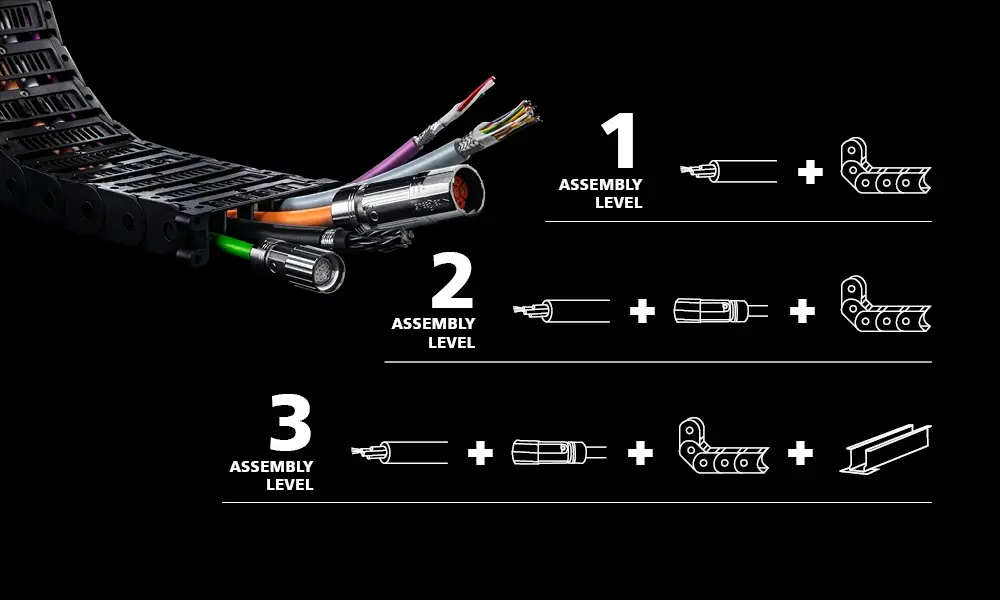

Khám phá giải pháp HELUCHAIN SYSTEMS với 3 cấp độ lắp ráp

3.4 Khả năng chịu nhiệt vượt trội

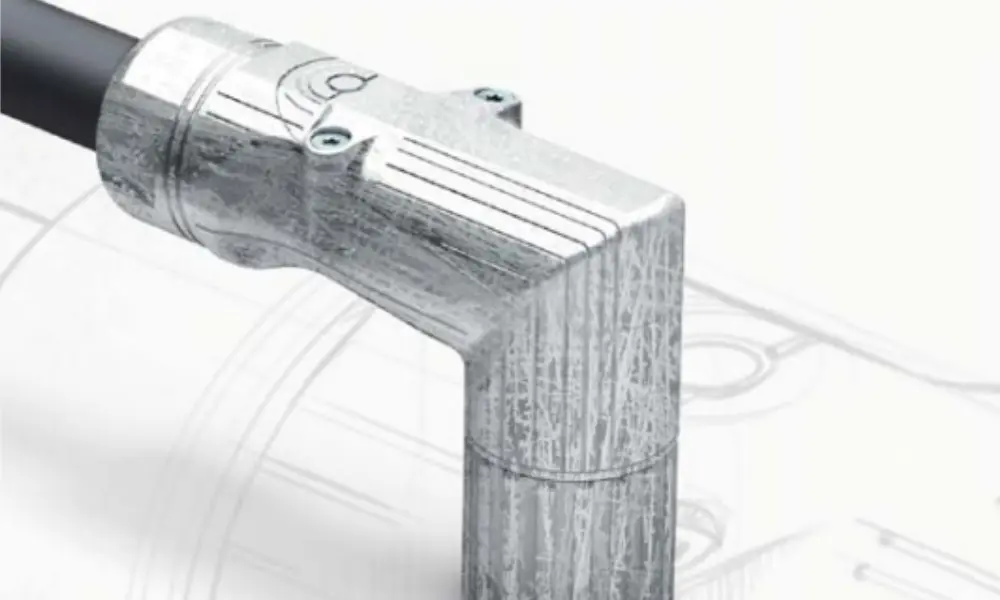

Đầu nối cáp điện HELUTEC được thiết kế để hoạt động ổn định trong dải nhiệt độ cực rộng, từ: -50°C đến +130°C. Nhờ đó, sản phẩm đặc biệt phù hợp cho các ứng dụng trong môi trường khí hậu khắc nghiệt, nơi đòi hỏi độ tin cậy cao. Các đặc tính điện và cơ học của đầu nối vẫn được duy trì ổn định, kể cả với các kích thước đầu nối nhỏ nhất.

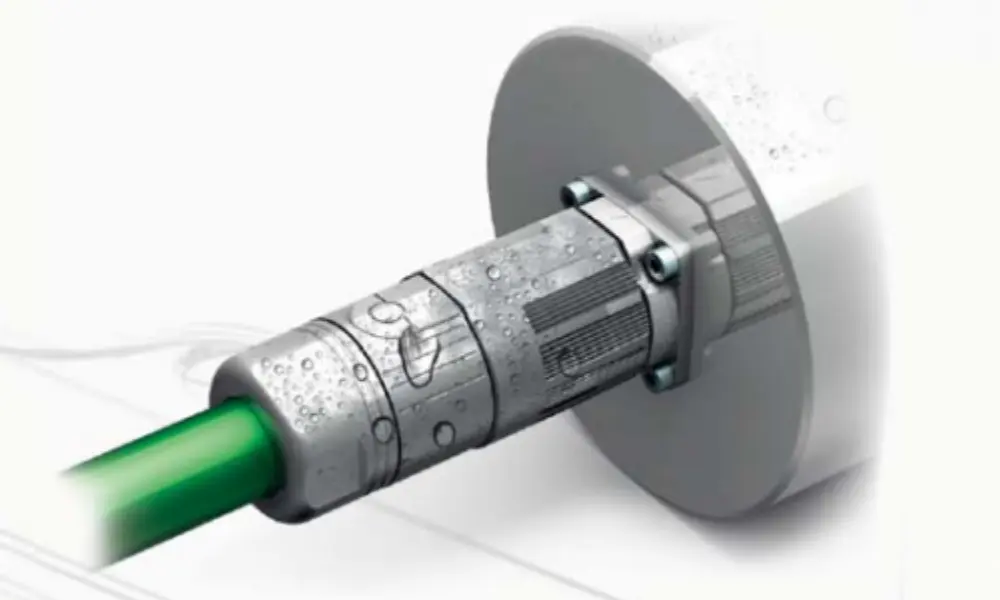

3.5 Cấp bảo vệ IP66 / IP67 & IP69K – tối ưu cho môi trường ẩm ướt và vệ sinh công nghiệp

Hầu hết các đầu nối HELUTEC đạt cấp bảo vệ IP66 / IP67, đảm bảo:

• Chống tia nước áp lực cao
• Chống ngâm nước tạm thời
• Bảo vệ hiệu quả trước bụi bẩn và độ ẩm

Đối với các ứng dụng đặc biệt như môi trường nước, hơi nước hoặc rửa áp lực cao, đầu nối có thể được chứng nhận bổ sung IP69K. Để đạt tiêu chuẩn này, kẹp cáp được tinh chỉnh chính xác theo từng loại cáp, kết hợp với vỏ kim loại chắc chắn tích hợp lớp chắn EMC, giúp đầu nối vận hành an toàn ngay cả trong điều kiện vệ sinh công nghiệp khắc nghiệt.

3.6 Cấp bảo vệ IP68 – hoạt động bền bỉ dưới nước trong thời gian dài

Các dòng đầu nối cáp điện đặc biệt như HELUTEC series 615 / 915 đã được kiểm chứng khả năng làm việc lâu dài dưới nước, với kết quả thử nghiệm:

• Ngâm liên tục khoảng 120 giờ
• Độ sâu 15 mét
• Áp suất 1,5 bar

Trong suốt quá trình thử nghiệm, đầu nối vẫn hoạt động ổn định, không phát sinh sự cố, từ đó đạt chứng nhận cấp bảo vệ IP68. Điều này khiến series 615 / 915 trở thành lựa chọn lý tưởng cho các ứng dụng ngập nước lâu dài hoặc môi trường áp suất cao.

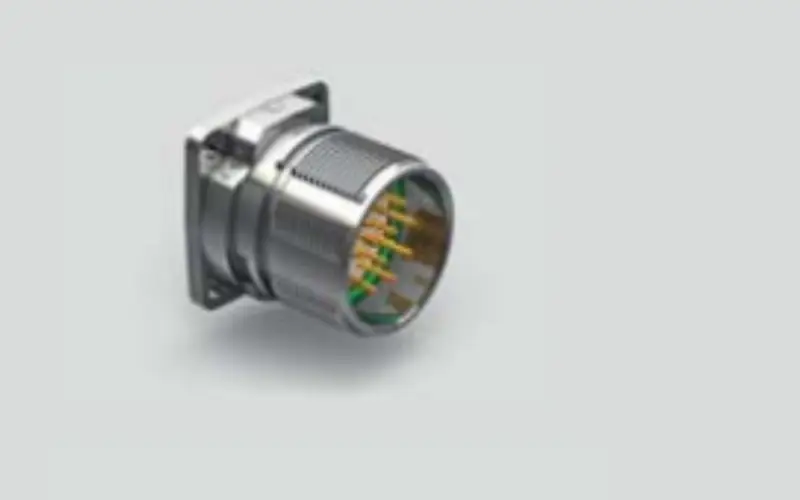

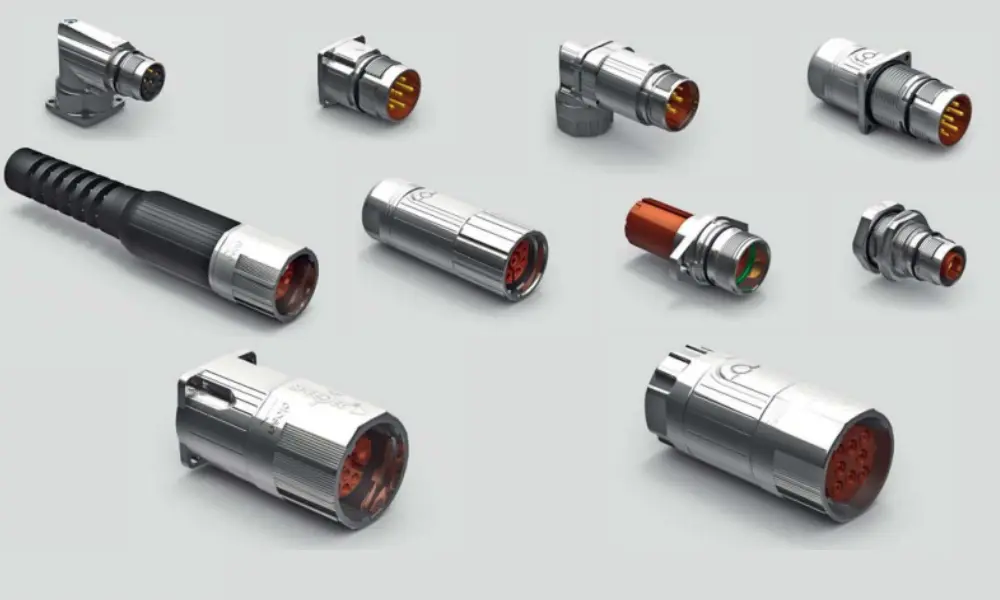

Đầu nối cáp cấp nguồn HELUTEC series 915/917 / 923 / 932 / 940 / 958 được thiết kế dành riêng cho các hệ thống truyền động công suất cao, nơi yêu cầu độ bền cơ học vượt trội, khả năng truyền tải điện ổn định và độ an toàn vận hành tuyệt đối. Đây là giải pháp lý tưởng cho động cơ servo, động cơ tải nặng, spindle drive và các ứng dụng quay tốc độ cao.

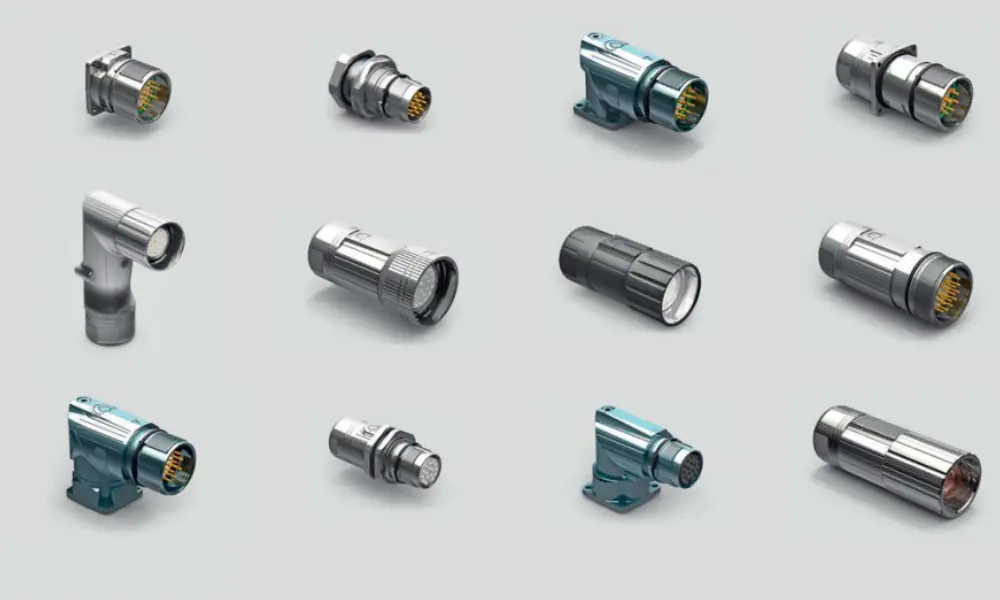

Đầu nối tín hiệu HELUTEC series 615 / 617 / 623 / 627 được thiết kế dành cho các ứng dụng yêu cầu kết nối ổn định, linh hoạt và an toàn, đặc biệt trong những không gian lắp đặt hạn chế. Đây là giải pháp lý tưởng cho các hệ thống cần độ tin cậy cao khi truyền tín hiệu điều khiển và giám sát.

5.1 Đặc điểm của đầu nối cáp HELUTEC - SERIES 615 / 617 / 623 / 627

• Tối ưu cho điện áp rất thấp và truyền tín hiệu chính xác: Các đầu nối trong series 617, 623 và 627 được thiết kế chuyên biệt cho điện áp rất thấp, phù hợp cho các ứng dụng truyền tín hiệu điều khiển, điều khiển động cơ, giám sát và đảm bảo hệ thống vận hành ổn định

• Đa dạng cấu hình chân tiếp xúc – linh hoạt theo từng ứng dụng: HELUTEC cung cấp nhiều loại lõi cách điện đa chân (multi-pin insulation bodies), phù hợp với các kiểu đầu nối khác nhau như: plug (đầu nối cáp), coupling (đầu nối ghép), flush-mounted / bulkhead

• Kết nối an toàn trong không gian lắp đặt hạn chế: Với thiết kế nhỏ gọn nhưng chắc chắn, đầu nối tín hiệu HELUTEC hoạt động ổn định ngay cả trong tủ điện, hệ thống cơ điện tử mật độ cao, thiết bị có không gian lắp đặt giới hạn

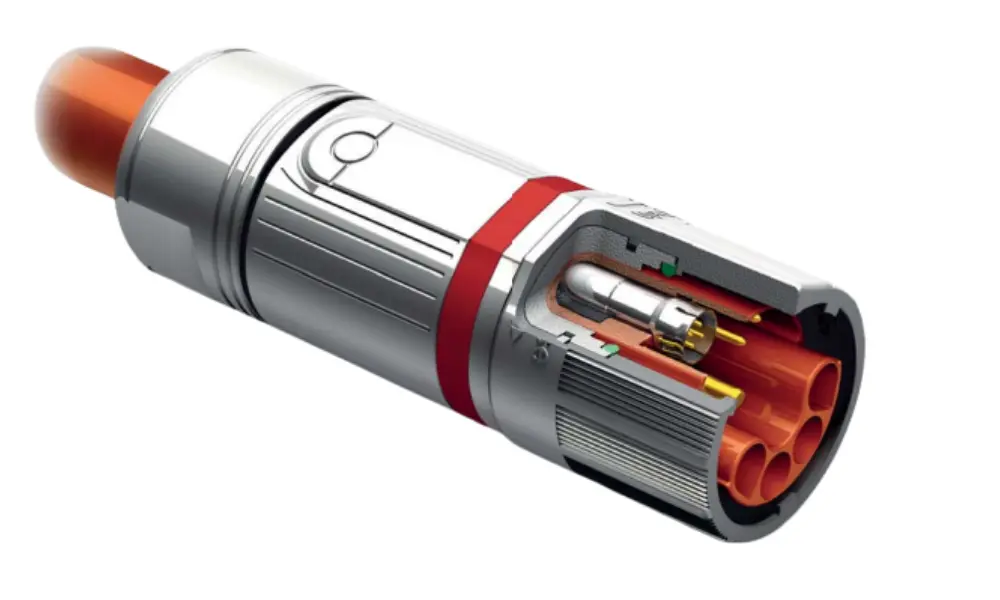

Đầu nối HELUTEC hybrid series 723 / 740 là giải pháp kết nối tích hợp hiệu suất cao, cho phép truyền đồng thời nguồn, tín hiệu và dữ liệu tốc độ cao trong cùng một đầu nối.

6.1 Đặc điểm của đầu nối cáp HELUTEC - SERIES 723 / 740

• Tích hợp truyền dữ liệu tốc độ cao với bus module: HELUTEC series 723 được trang bị phần tử dữ liệu (data element) được che chắn riêng biệt, cho phép truyền dữ liệu tốc độ cao, ổn định và chống nhiễu hiệu quả.

• Cấu hình 6 tiếp điểm tín hiệu kết hợp 1 phần tử Quadrax giúp hỗ trợ Industrial Ethernet (CAT 5) và truyền dữ liệu thời gian thực cho các hệ thống điều khiển

• Tương thích với nhiều hệ thống fieldbus phổ biến như Profibus, Profinet, CAN bus, Interbus, DeviceNet, EtherCAT, ASI

• Thiết kế Ethernet lắp ráp sẵn (ready-to-assemble) và che chắn độc lập mở ra nhiều khả năng ứng dụng mới trong các hệ thống tự động hóa tiên tiến.

• Hiệu suất điện vượt trội cho ứng dụng servo hiện đại: Trong các ứng dụng daisy chain cho servo motor điều khiển phân tán, đầu nối cáp HELUTEC hybrid có thể vận hành với điện áp lên đến 850 VDC. Với kích thước M23, đầu nối vẫn đáp ứng dòng điện lên đến 30 A và tiết diện dây lên đến 4.0 mm²

Tìm hiểu về các hệ thống fieldbus và dây cáp bus của HELUKABEL

6.2 Ứng dụng của đầu nối cáp HELUTEC - SERIES 723 / 740

Với thông số kỹ thuật vượt trội, nhiều phiên bản tùy chọn và khả năng truyền dữ liệu tốc độ cao cực nhanh, đầu nối hybrid HELUTEC® series 723 / 740 được xem là giải pháp kết nối thế hệ mới cho các ứng dụng:

• Tự động hóa công nghiệp
• Robot và servo motor
• Hệ thống điều khiển phân tán
• Ứng dụng yêu cầu kết nối nguồn – tín hiệu – dữ liệu trong một đầu nối
