Ý nghĩa của bán kính uốn cong ở cáp điện và xích dẫn cáp

1.1 Bán kính uốn cong là gì?

Bán kính uốn cong là thông số kỹ thuật quy định bán kính mà tại đó cáp điện có thể được uốn cong mà không gây hư hỏng hoặc suy giảm chức năng. Bán kính uốn cong càng nhỏ thì yêu cầu về độ linh hoạt của cáp càng cao, đồng thời đòi hỏi khắt khe hơn về kết cấu thiết kế của cáp.

Thông số này thường được biểu thị theo đường kính của chính sợi cáp. Ví dụ: Nếu một loại cáp có bán kính uốn bằng 10 lần đường kính, nghĩa là với sợi cáp có đường kính ngoài 1 cm thì có thể uốn an toàn ở bán kính 10 cm.

1.2 Bán kính uốn cong tối thiểu

Bán kính uốn cong tối thiểu là bán kính nhỏ nhất mà cáp có thể được uốn cong mà không gây hư hỏng. Thông số này thường được quy định theo bội số của đường kính cáp. Giá trị càng nhỏ thì cáp càng linh hoạt.

Có nhiều tiêu chuẩn công nghiệp quy định bán kính uốn tối thiểu cho từng loại cáp khác nhau. Các giá trị này thay đổi đáng kể tùy thuộc vào việc cáp được sử dụng trong ứng dụng cố định hay ứng dụng di động. Mỗi nhà sản xuất đều quy định bán kính uốn tối thiểu. Người sử dụng cần đảm bảo luôn tính toán đúng bán kính phù hợp với yêu cầu của cáp.

Ví dụ: Cáp điện cho xích cáp MULTIFLEX 512-C-PUR UL/CSA có bán kính uốn tối thiểu là 4 x d (d: diameter, đường kính) trong ứng dụng cố định, nhưng là 7,5 x d trong ứng dụng di động. Lý do là trong điều kiện cáp chuyển động liên tục, ứng suất uốn cao hơn đáng kể do lực và hướng uốn thay đổi thường xuyên.

Do đó, việc lựa chọn bán kính uốn cong tối thiểu phù hợp là một tiêu chí quan trọng khi chọn cáp điện và dây dẫn.

1.3 Bán kính uốn cong ở xích cáp

Tất cả các loại xích dẫn cáp đều được thiết kế với nhiều mức bán kính uốn cong khác nhau để lựa chọn – và mỗi nhà sản xuất đều đưa ra khuyến nghị về bán kính uốn cong tối thiểu.

Bán kính uốn cong của xích dẫn cáp được xác định dựa trên:

• Bán kính uốn cong tối thiểu cho phép của cáp và ống mềm đi bên trong.
• Không gian lắp đặt sẵn có.
• Hiện tượng dao động đa giác (Polygon Oscillation – PA) của xích cáp.

Thông thường, người ta lấy bán kính uốn cong tối thiểu bằng 10 lần đường kính ngoài lớn nhất (10d) của cáp/ống. Một số nhà sản xuất có thể cung cấp loại cáp với bán kính uốn nhỏ hơn.

>>Tìm hiểu thêm: Danh mục xích cáp của HELUKABEL

Khi cáp được lắp đặt sai cách với bán kính uốn cong nhỏ hơn mức khuyến nghị, rủi ro không chỉ dừng lại ở việc hư hỏng cáp mà còn có thể gây ra các vấn đề về vận hành và an toàn – vừa tốn kém vừa nguy hiểm:

• Biến dạng lớp vỏ cáp: Làm lộ lõi dẫn điện bên trong, khiến cáp dễ bị hư hại hoặc hỏng.
• Suy hao tín hiệu tăng: Bên trong cáp điện có chứa các lõi dẫn và lớp chống nhiễu để đảm bảo tính toàn vẹn tín hiệu. Khi cáp bị uốn cong quá gắt, các thành phần này sẽ chịu lực căng, có thể gây ra suy giảm hiệu suất hoặc hư hỏng vĩnh viễn.
• Suy giảm tính chất điện: Đối với hệ thống cáp điện, uốn cáp quá gắt có thể làm tăng điện trở, dẫn đến sinh nhiệt và giảm hiệu quả truyền tải điện năng. Nhiệt độ quá cao có thể làm lão hóa lớp cách điện, thậm chí tiềm ẩn nguy cơ cháy nổ trong điều kiện khắc nghiệt.
• Hư hỏng vật lý: Việc uốn cáp quá mức có thể làm thay đổi cấu trúc hình học của dây cáp, dẫn đến hiện tượng nhiễu xuyên âm và tăng can nhiễu điện từ. Điều này gây ra lỗi truyền dữ liệu và làm chậm tốc độ mạng. Vấn đề này đặc biệt quan trọng đối với các tín hiệu tần số cao trong các chuẩn Ethernet hiện đại như Gigabit Ethernet và 10-Gigabit Ethernet.
• Trong các hệ thống cáp cấu trúc (structured cabling systems), việc duy trì đúng bán kính uốn lại càng quan trọng. Các trung tâm dữ liệu, văn phòng và nhà máy công nghiệp thường có hạ tầng mạng phức tạp với khối lượng cáp lớn. Bất kỳ sự sai lệch nào so với bán kính uốn cong khuyến nghị trong những môi trường này đều có thể gây ra sự cố mạng trên diện rộng.

Bán kính uốn cong của cáp điện phụ thuộc vào nhiều yếu tố kỹ thuật và điều kiện môi trường. Việc hiểu rõ những yếu tố này giúp lựa chọn đúng loại cáp cho ứng dụng cụ thể, đồng thời đảm bảo an toàn và độ bền trong quá trình lắp đặt và vận hành.

3.1 Lõi dẫn điện

Cấu tạo cáp là yếu tố quan trọng nhất quyết định bán kính uốn cong.

• Đối với cáp điện lõi bện (stranded conductor): Gồm nhiều sợi đồng nhỏ xoắn lại, mềm dẻo, dễ uốn cong. Loại này thường được sử dụng trong cáp điều khiển, cáp robot… những ứng dụng cần độ linh hoạt cao.
• Đối với cáp điện lõi đặc (solid conductor): Chỉ có một lõi dẫn điện duy nhất, cứng hơn và ít linh hoạt.

3.2 Vật liệu cách điện và vỏ bảo vệ

Vật liệu cứng như PVC làm giảm độ linh hoạt, dẫn đến bán kính uốn cong lớn.

Vật liệu mềm và đàn hồi như cao su, PUR, hoặc Teflon (PTFE) cho phép uốn cong ở bán kính nhỏ hơn, thích hợp cho các ứng dụng có chuyển động liên tục.

Ví dụ: Dây cáp điều khiển có vỏ bọc PUR có thể uốn cong linh hoạt trong robot công nghiệp, trong khi cáp điện lõi đặc bọc PVC sẽ yêu cầu bán kính uốn lớn hơn nhiều khi đi âm tường.

3.3 Đường kính ngoài của cáp điện

Đường kính ngoài của cáp tỷ lệ thuận với bán kính uốn cong. Dây cáp điện có đường kính càng to thì bán kính uốn cong càng lớn.

• Cáp điện cao áp có kích thước lớn, yêu cầu bán kính uốn rộng để tránh nứt lớp cách điện.
• Cáp tín hiệu hoặc cáp quang có đường kính nhỏ, có thể uốn cong ở bán kính hẹp hơn nhưng vẫn phải tuân thủ thông số kỹ thuật để tránh suy hao tín hiệu.

3.4 Yếu tố nhiệt độ

Nhiệt độ môi trường ảnh hưởng trực tiếp đến độ cứng/mềm của vỏ cáp:

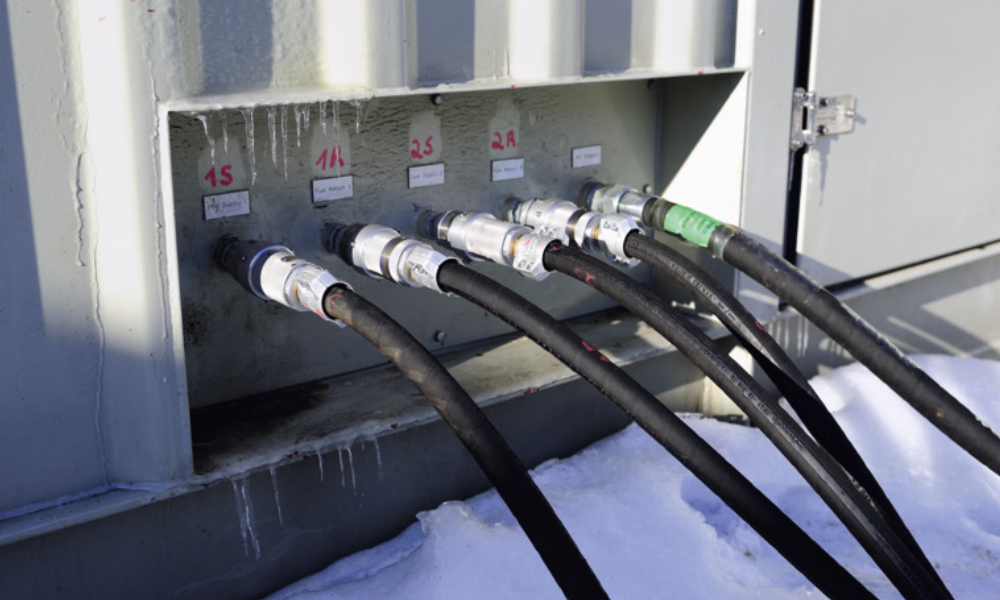

• Môi trường lạnh: Cáp điện trở nên cứng và giòn, khó uốn. Lúc này bán kính uốn cong cần lớn hơn để tránh nứt vỏ.
• Môi trường nóng: Một số loại cáp mềm hơn, dễ uốn hơn, nhưng vẫn cần tuân thủ giới hạn nhiệt độ để tránh biến dạng hoặc chảy nhựa cách điện.

3.5 Kiểu lắp đặt cáp

Cách thức và vị trí lắp đặt ảnh hưởng nhiều đến bán kính uốn cong.

• Lắp đặt trong ống hoặc máng cáp: Không gian hẹp khiến cáp phải uốn nhiều hơn, dễ vượt quá bán kính uốn cong cho phép.
• Lắp đặt trong hệ thống phức tạp (trung tâm dữ liệu, tủ điện): Đường đi cáp ngang, dọc, hoặc uốn gấp khúc nhiều lần đều cần tính toán bán kính uốn cong cẩn thận.
• Lắp đặt treo, kéo dài tuyến: Đòi hỏi phải giữ bán kính uốn cong lớn hơn để tránh tạo áp lực lên lõi dẫn.

3.6 Lực căng tác động lên cáp

Trong quá trình thi công, lực kéo tác động lên cáp cần được tính toán. Lực kéo quá mức có thể làm giảm hiệu quả bán kính uốn cong. Với các tuyến cáp dài, lực căng tăng dần theo chiều dài, vì vậy cần sử dụng kỹ thuật lắp đặt đúng cách.

>>Bài viết kỹ thuật: Ý nghĩa của đồ bền kéo ở dây cáp điện

3.7 Tần suất và loại ứng dụng

Ứng dụng quyết định đến yêu cầu bán kính uốn:

• Ứng dụng cố định: Như dây điện trong công trình dân dụng, chỉ cần tuân thủ bán kính uốn cong tối thiểu một lần khi lắp đặt.
• Ứng dụng linh hoạt: Như robot công nghiệp, máy móc tự động, cáp phải uốn cong liên tục. Loại này cần bán kính uốn nhỏ hơn và thường được sản xuất với lõi bện siêu mảnh, vỏ ngoài đàn hồi cao.

Chẳng hạn, cáp dòng cáp chống xoắn ROBOFLEX của HELUKABEL dùng trong robot có thể chịu đến vài triệu chu kỳ uốn cong, trong khi cáp điện cố định sẽ hỏng chỉ sau vài lần uốn lặp lại.

>>Tìm hiểu thêm: Đặc điểm của dây cáp điện cho các ứng dụng robot

Có nhiều tiêu chuẩn và hướng dẫn trong ngành giúp nhà sản xuất và đơn vị thi công xác định bán kính uốn cong phù hợp cho từng loại cáp. Việc tuân thủ các tiêu chuẩn này đảm bảo cáp được lắp đặt an toàn và vận hành hiệu quả.

4.1 Tiêu chuẩn NEC (National Electrical Code)

NEC đưa ra các hướng dẫn cho hệ thống điện, bao gồm quy định về bán kính uốn cong cáp điện. Đây là tiêu chuẩn đặc biệt quan trọng, vì việc uốn sai cách có thể gây ra rủi ro an toàn nghiêm trọng.

4.2 Tiêu chuẩn TIA

TIA thiết lập các tiêu chuẩn về bán kính uốn cong cho cả cáp quang và cáp đồng trong viễn thông và mạng dữ liệu. Các tiêu chuẩn này nhằm giảm thiểu suy hao tín hiệu và duy trì hiệu suất mạng ổn định.

4.3 Tiêu chuẩn IEC

IEC ban hành các tiêu chuẩn quốc tế cho hệ thống điện và điện tử, bao gồm cả thông số về bán kính uốn cong ở cáp. Các tiêu chuẩn này đặc biệt quan trọng để đảm bảo tính an toàn và khả năng tương thích trong lắp đặt toàn cầu.

4.4 Khuyến nghị từ nhà sản xuất

Bên cạnh các tiêu chuẩn ngành, mỗi nhà sản xuất cáp đều có khuyến nghị cụ thể về bán kính uốn cong tối thiểu cho sản phẩm của mình. Đây là hướng dẫn quan trọng cần tuân theo trong quá trình lắp đặt, vì chúng được thiết kế dựa trên cấu trúc và vật liệu riêng của từng loại cáp.
